陶瓷制品加工同步带传动工装结构

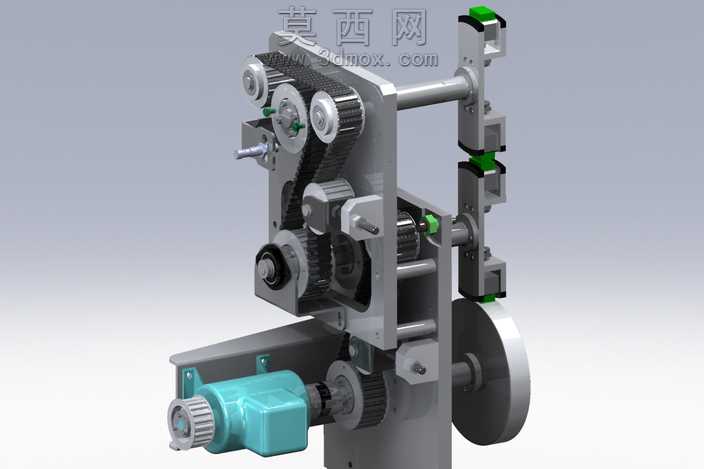

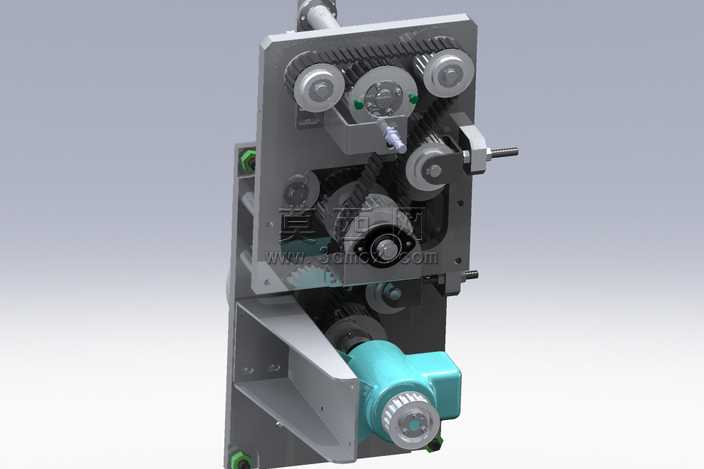

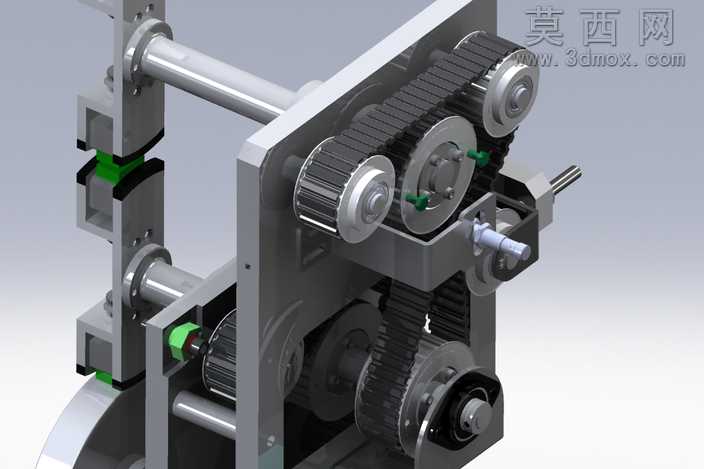

本作品为陶瓷制品加工专用工装的三维建模设计，整体采用立式板架式承载结构，以加厚金属安装立板作为核心承载基体，通过多组平行布置的光轴支撑轴完成各传动部件的定位安装，建模过程中严格遵循机械装配公差规范，对轴系的同轴度、带轮的平行度均做了精准的参数化约束，确保虚拟装配状态下无干涉问题。模型完整还原了同步带传动的多级传动布局，上下两层同步带轮组通过张紧调节结构实现传动带的张力适配，不同直径的同步带轮匹配对应齿形的同步带，建模时还原了同步带的齿形啮合细节，可直观呈现动力从输入轴输入后，经多级带轮减速、换向传递至执行端的完整传动路径。安装立板上预留了多组定位安装槽位，配套的绿色缓冲定位块采用弹性材质建模，用于陶瓷工件加工过程中的夹持定位，避免硬质接触造成陶瓷工件表面磕碰损伤，定位块通过快拆式锁紧结构与安装支架连接，可根据不同规格的陶瓷制品快速调整夹持位置。渲染阶段采用金属哑光材质模拟安装立板与轴类零件的金属质感，同步带采用黑色橡胶材质还原真实带体质感，绿色定位块采用半哑光弹性塑料材质区分功能部件，整体渲染光影柔和，清晰呈现各部件的装配层次与结构细节。设计思路围绕陶瓷加工的低冲击、稳传动需求展开，选用同步带传动替代齿轮传动，可有效降低传动过程中的振动与噪音，避免刚性传动的冲击传递至加工工位影响陶瓷制品的加工精度，多层轴系的布局充分利用立式安装空间，在保证传动比满足加工需求的前提下压缩了工装的整体体积，各传动部件均采用标准化工业零件参数建模，具备实际加工生产的参考价值，可直接用于陶瓷加工设备的工装方案验证与结构优化。
