CA6140车床用传动连杆简化结构

　　在机床传动系统与内燃机动力传递链路中，连杆是承担交变载荷传递的核心受力构件，本次呈现的连杆结构针对CA6140车床传动机构的适配需求做了简化处理，同时保留了核心受力结构的几何特征，可满足论文论证、结构原理演示、初步受力仿真等场景的使用需求。从实际应用场景来看，这类简化连杆结构一方面可用于机床进给传动机构的原理演示，帮助设备运维人员、机械专业学习者快速理解曲柄连杆机构将旋转运动转化为直线往复运动的传递逻辑，另一方面也可作为内燃机动力传递模块的教学演示构件，直观展示活塞与曲轴之间的动力传递路径，在课程设计、原理验证类的三维装配场景中，无需还原复杂的油道、倒角、微观配合公差等细节，就能完成整体机构的运动干涉校验、传动路径模拟工作。

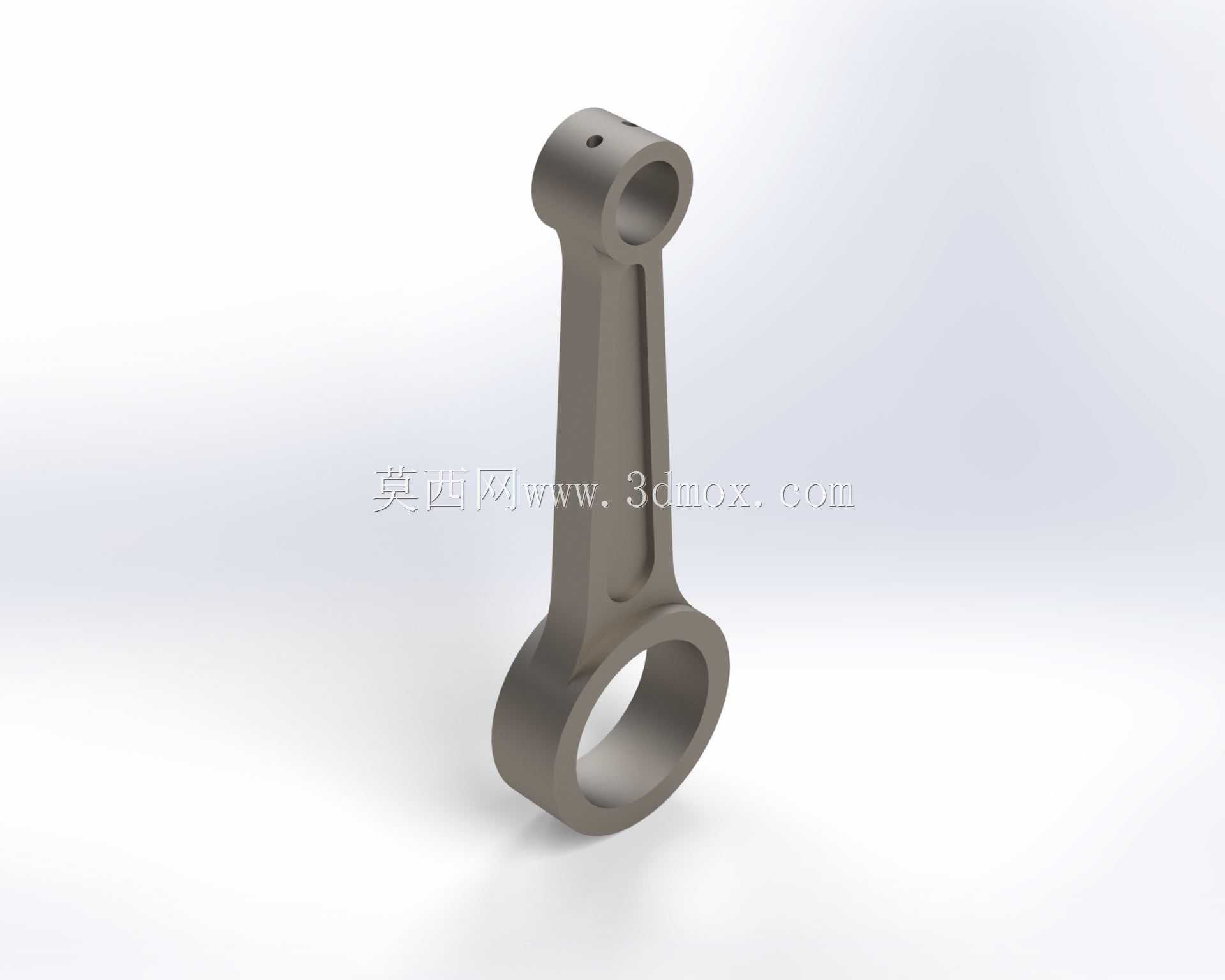

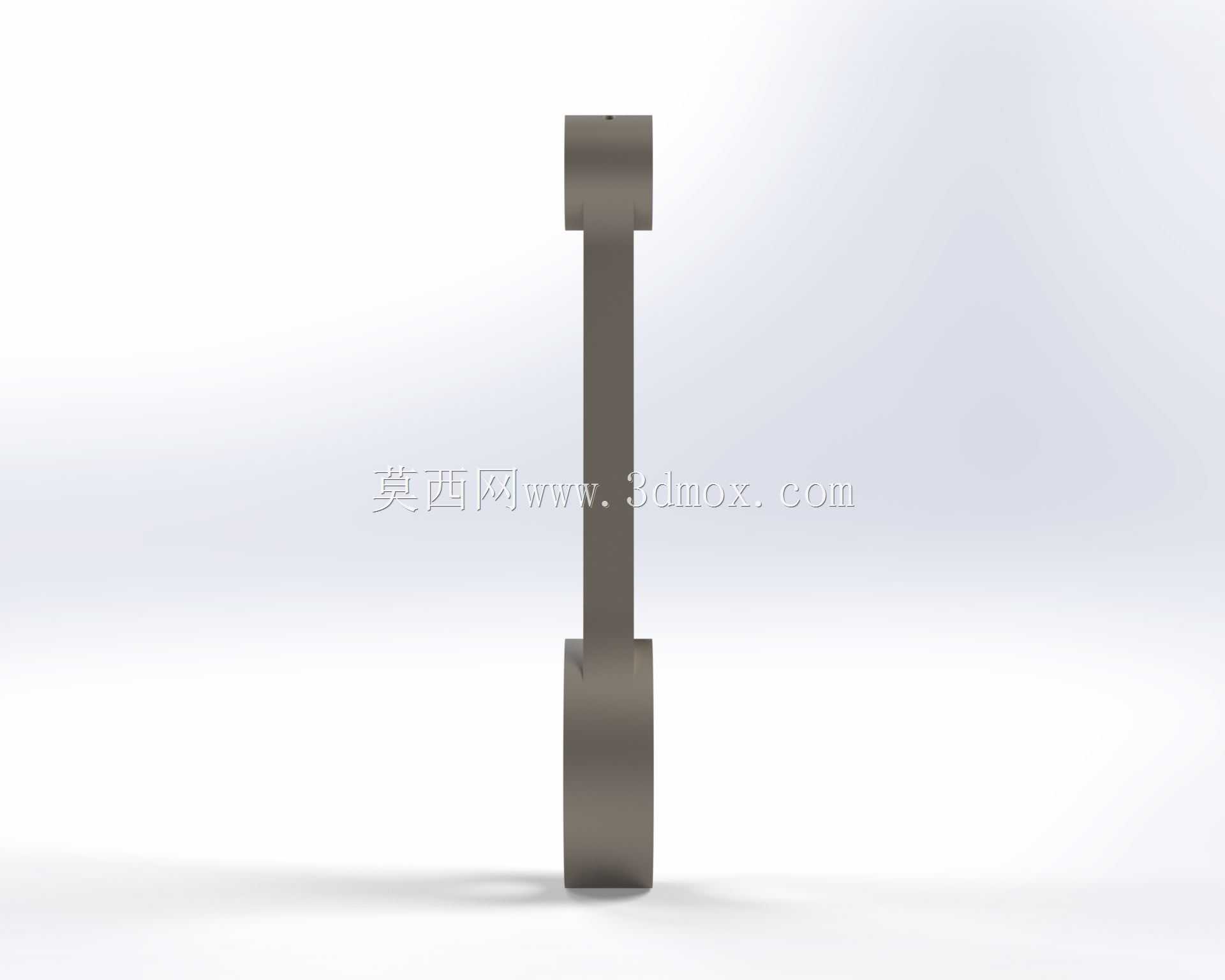

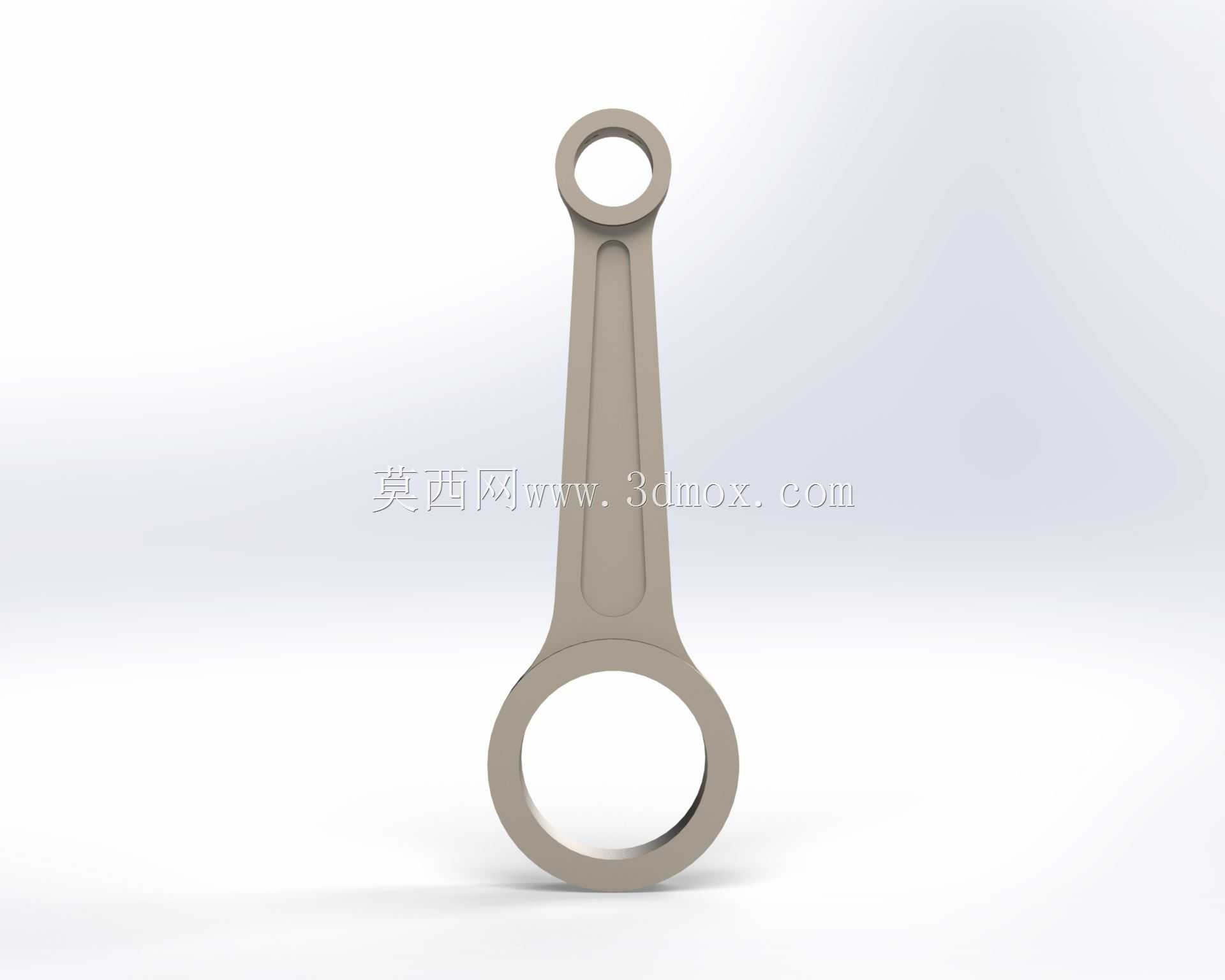

　　从功能特性层面看，该连杆结构保留了大小端环形连接位、中间工字形加强筋的核心设计，大小端的环形内孔分别对应不同的配合轴径，大端环孔用于和曲轴类旋转输出端连接，小端环孔用于和活塞销或者往复运动端的销轴配合，中间的连接筋采用了变截面的工字形设计，在保证纵向抗弯、抗扭刚度的前提下，尽可能降低了构件自身的重量，减少往复运动过程中产生的惯性载荷，避免高速往复运动时因惯性力过大导致的连接位磨损加剧、传动精度下降问题。和全细节的量产连杆不同，这个简化结构省略了大小端的轴瓦安装槽、油孔、螺栓连接分型面等工艺细节，在做原理性验证时不会因为细碎的工艺特征干扰整体运动仿真的计算效率，同时核心受力截面的尺寸参数和实际量产构件保持一致，不会出现结构刚度、受力传递路径和实际构件偏差过大的问题。

　　在设计思路层面，该结构优先保证了核心受力路径的几何准确性，从大端环孔的受力承载区到小端环孔的受力承载区，中间连接筋的截面变化遵循等强度设计逻辑，即沿着连杆受拉压载荷的主应力方向，截面面积根据弯矩分布做对应调整，在连杆摆动过程中受弯矩最大的中间位置，筋板的厚度和翼缘宽度做了针对性加强，而靠近大小端的位置则逐步过渡收窄，和环形结构做平滑衔接，避免截面突变带来的应力集中问题。在外形尺寸与安装边界上，该连杆的大小端中心距严格匹配CA6140车床对应传动机构的安装中心距要求，大端环孔的内径、外径尺寸适配对应曲轴轴颈的配合尺寸，安装时大端环孔的轴向宽度不超过对应曲轴曲柄的轴向间隙，不会和两侧的曲柄结构发生运动干涉；小端环孔的内径适配对应销轴的直径，轴向宽度和往复运动端的连接耳片宽度匹配，安装后销轴的轴向定位空间充足，不会出现销轴窜动脱出的问题。整个连杆的外轮廓在摆动过程中的最大回转半径经过校验，不会和周边的箱体壁、其他传动构件发生运动干涉，在做整机装配模拟时，可以直接将该连杆装入对应传动位，无需额外调整周边构件的安装位置。

　　从工程应用的实际角度出发，这类简化结构的价值在于平衡了仿真效率和结构真实性，很多初学者在做传动机构建模时，要么过度追求细节还原，把大量时间耗费在工艺特征的绘制上，拖慢了整体方案的验证进度，要么过度简化导致核心受力结构失真，仿真得出的刚度、运动轨迹结果和实际情况偏差过大。这个连杆结构的简化尺度刚好适配原理验证、学术论证类的使用需求，既保留了核心的受力结构和安装配合尺寸，又剔除了不影响整体运动和受力仿真的工艺细节，在做有限元受力分析时，可以直接对大小端环孔施加对应的约束和载荷，快速得出连杆在最大爆发压力、最大惯性力工况下的应力分布云图，验证核心截面的强度是否满足设计要求；在做运动学仿真时，可以直接给大端添加旋转驱动，模拟整个曲柄连杆机构的运动过程，观测小端的往复运动位移、速度、加速度曲线，验证传动规律是否符合设计预期。需要注意的是，该结构因为省略了轴瓦安装位、润滑结构等细节，不能直接用于实际零件的加工生产，仅适用于原理演示、学术论证、初步方案验证类的场景，如果要用于实际生产，还需要补充对应的工艺特征、配合公差、表面处理要求等细节，完成对应的工艺校验和强度校核后才能投入加工使用。
