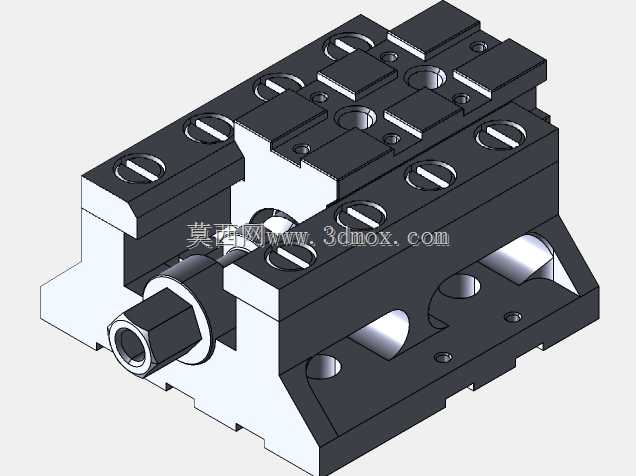

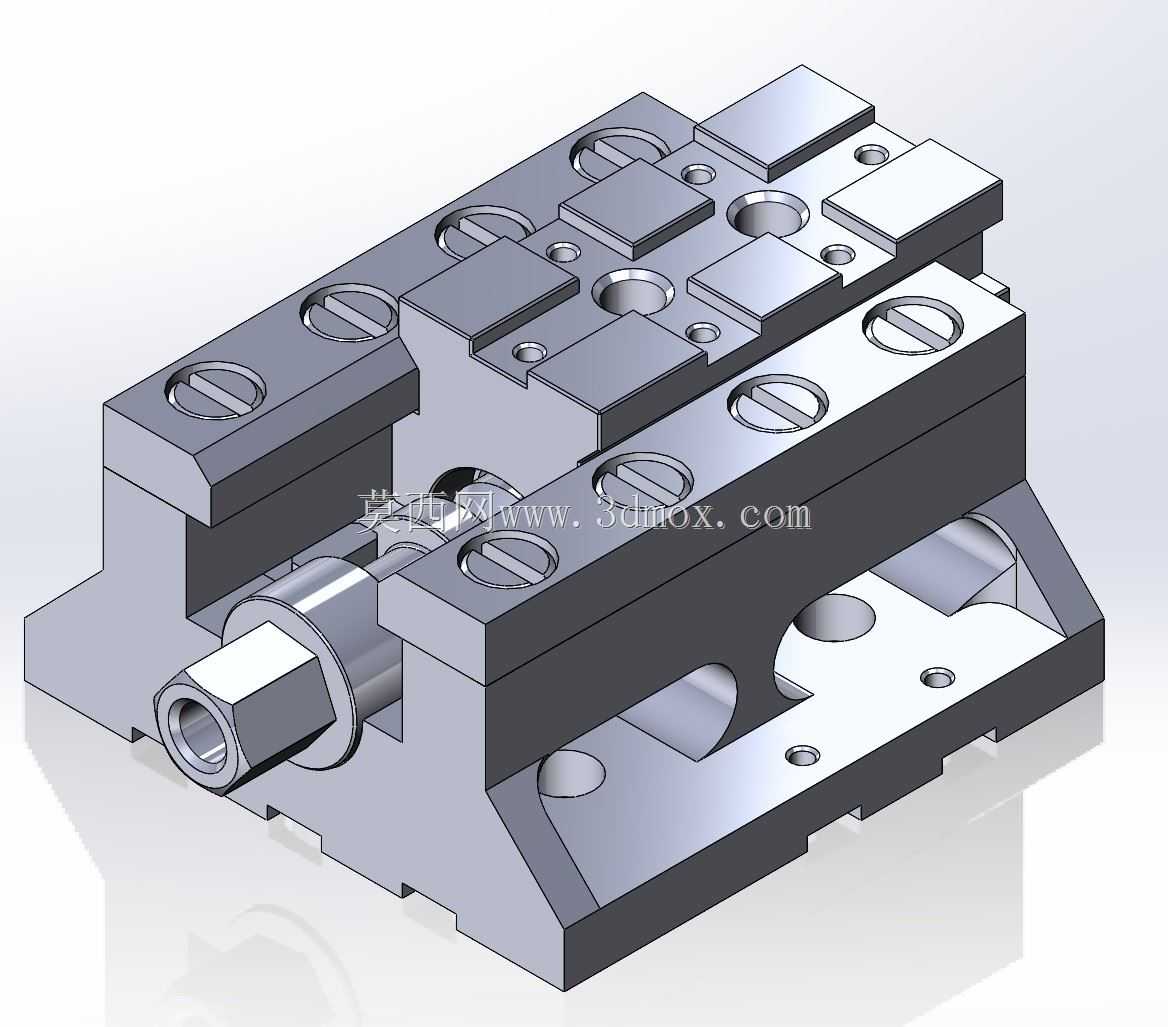

带120x120底座的USP-12凸轮夹紧夹具

　　在常规机床加工工序里，工件装夹的可靠性直接决定了批量加工的尺寸一致性，这款带120mm×120mm安装底座的凸轮夹紧夹具，正是针对中小型规则结构件的快速装夹需求设计的工装结构。从实际应用场景来看，这类夹具多部署在普通铣床、小型加工中心或者CA6140这类普通车床的配套工位上，用来装夹方块类、条料类的中小型钢件、铝件毛坯，替代传统的平口钳或者螺栓压板组合，减少装夹辅助时间。

　　夹具的核心功能是通过凸轮机构的行程放大与自锁特性，实现工件的快速夹紧与松开，不需要反复拧动多组螺栓，操作人员只需要扳动端部的六角驱动头，就能带动内部凸轮轴转动，推动两侧的夹紧块同步向中心收拢，完成对工件的夹持；反向扳动驱动头时，夹紧块在复位结构的作用下退回，即可快速取下加工完成的工件。这种结构的优势在于夹紧行程可控，凸轮升程经过精确计算，既能够保证足够的夹紧力抵抗铣削、车削过程中的切削冲击力，又不会因为行程过大导致工件被夹变形，尤其适合薄壁类小型零件的装夹作业。

　　从设计思路上看，整个夹具采用模块化的分层结构，底部120mm×120mm的安装底座是整个结构的基准载体，底座上预留了多组安装沉孔与T型槽适配结构，可以直接固定在机床工作台的标准T型槽上，不需要额外制作过渡连接板，安装边界清晰，底座的总高度控制在常规机床刀具的安全行程范围内，不会出现加工时刀具碰撞夹具本体的问题。中间层是凸轮轴的安装腔体，腔体采用整体式铣削加工成型，凸轮轴与腔体之间配置了耐磨衬套，减少长期反复转动带来的磨损，延长夹具的整体使用寿命；上层的夹紧块采用可更换设计，针对不同外形的工件，可以更换对应夹持面形状的夹块，比如装夹圆形棒料时更换带V型槽的夹块，装夹异形件时更换仿形夹块，不需要更换整个夹具本体，大幅降低了工装投入成本。

　　夹具的夹紧面做了细密的防滑齿纹处理，齿纹的深度控制在0.2mm左右，既能够增加夹持摩擦力，防止加工过程中工件出现滑移，又不会在工件表面留下过深的夹痕，减少后续去毛刺的工作量。底座上还预留了多组定位销孔，配合标准定位销使用时，可以快速实现工件的定位装夹，批量加工时不需要每次都打表找正，能够将单件装夹时间控制在10秒以内，相比传统压板装夹效率提升60%以上。

　　从结构细节来看，凸轮的轮廓曲线采用等速运动与自锁段结合的设计，在夹紧行程的末端设置了15度的自锁角，即使加工过程中出现振动，凸轮机构也不会自行松脱，不需要额外增加锁紧结构；驱动端的六角头采用标准对边尺寸，可以使用普通扳手或者套筒进行操作，不需要配备专用工具，适配车间现有的操作工具体系。夹块的导向结构采用矩形导轨配合，导向间隙可以通过侧面的调整螺钉进行微调，长期使用出现磨损后，可以通过调整间隙消除夹块的晃动，保证夹持精度。

　　在实际选型适配时，需要注意这款夹具的最大夹持宽度范围，以及底座的安装孔位间距，确保和所用机床的工作台T型槽间距匹配；如果用于切削力较大的粗加工工序，可以适当调整凸轮的驱动扭矩，保证夹紧力足够抵抗大切深带来的切削载荷，而用于精加工工序时，可以适当减小夹紧力，避免工件出现装夹变形影响加工精度。整个夹具的所有外露棱边都做了倒角处理，没有尖锐的毛刺，操作人员在上下料过程中不会被划伤，符合车间工装的安全设计要求。
