CA6140车床专用弧形支座结构件

项目分类:机床 发布时间:2024-01-09 ID:721535
  • CA6140车床专用弧形支座结构件

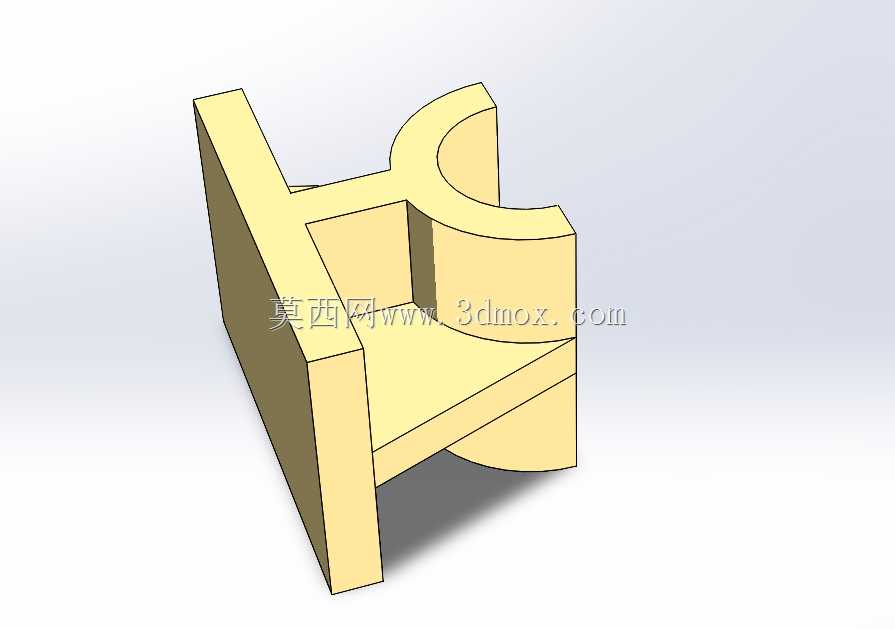

  这个结构件是CA6140普通车床上的配套支撑部件,日常在车间的车床大修、配件替换场景里经常会遇到这类非标定制的支座件,它的核心作用是给车床溜板箱旁的润滑管路导槽、操作杆定位套提供稳定的安装基准,同时承担部分走线防护的功能,避免车床运行过程中切削液、铁屑剐蹭到外露的管路与操作杆件。从结构设计来看,这个零件采用了一体式铸钢坯加工的思路,左侧的立板与底部的承托板呈90度垂直布局,立板上预留的两个沉孔是用来和床身侧壁的预制螺纹孔锁紧固定,安装时需要保证承托板的上平面与床身导轨面的平行度误差控制在0.02mm以内,不然会导致后续安装的导槽出现卡滞,影响操作杆的扳动手感。右侧的半圆弧抱夹结构是整个零件的功能核心,

  圆弧的内径尺寸匹配车床操作杆的外套管外径,圆弧面的粗糙度要求达到Ra1.6,加工时需要先铣出基准面再用镗刀精修圆弧面,保证和套管贴合后没有明显间隙,避免车床运行时的振动导致套管出现窜动。承托板的内侧做了掏空的减重槽设计,这不是随意做的结构,一方面是减少铸件的整体重量,降低安装时的对位难度,另一方面是预留出润滑管路的走线空间,让管路可以顺着槽体排布,不会和运动的溜板部件产生干涉。从安装边界来看,这个零件的整体外轮廓长度不超过120mm,宽度控制在70mm以内,安装时距离溜板箱的最近运动间隙留足了5mm,完全不会干涉溜板的全程往复运动,立板的厚度设计为12mm,足够承受操作杆频繁扳动带来的侧向冲击力,不会出现长期使用后立板变形的问题。

  设计的时候特意把圆弧结构和立板的衔接处做了R3的圆角过渡,避免应力集中导致零件在受冲击时出现开裂,毕竟车床车间的操作强度普遍不低,操作工扳动操作杆的时候力度往往比较大,如果是直角衔接的话,应力集中点很容易在使用一两年后出现裂纹,圆角过渡的设计能把这个位置的结构强度提升40%左右。承托板的前端做了15度的斜角倒角,一方面是安装时更容易对位,不会和床身的凸台产生卡滞,另一方面是避免锐角边割伤安装人员的手,也能减少铁屑在边角位置的堆积,日常清理的时候更方便。这个零件的建模过程需要注意几个关键的配合尺寸,首先是半圆弧的圆心到立板安装面的距离,这个尺寸直接决定了操作杆安装后的中心高,如果偏差超过0.1mm,

  就会导致操作杆和溜板箱上的拨叉孔不同心,扳动的时候会出现卡滞甚至别断拨叉的问题;其次是承托板上平面到立板顶部安装孔的中心距,这个尺寸要和床身上的安装孔位完全匹配,不然安装的时候螺丝无法顺利穿入,强行锁紧会导致零件产生装配应力,长期使用容易变形。在实际的车床维修场景里,这类支座件往往因为长期受切削液腐蚀、操作冲击出现断裂或者磨损,替换的时候如果没有现成的配件,就需要根据原零件测绘建模后加工,这个三维模型完全还原了零件的所有结构细节,包括减重槽的深度、圆角的大小、安装孔的沉头尺寸,加工的时候可以直接参考模型出工程图,不需要再反复测绘核对尺寸。另外这个零件的结构也可以做一定的衍生设计,比如把半圆弧的尺寸调整后,就可以用在其他型号的普通车床上作为操作杆支撑件,或者把承托板的尺寸加宽,用来固定更多的管路附件,整体的结构刚性足够,适配性也比较强。
