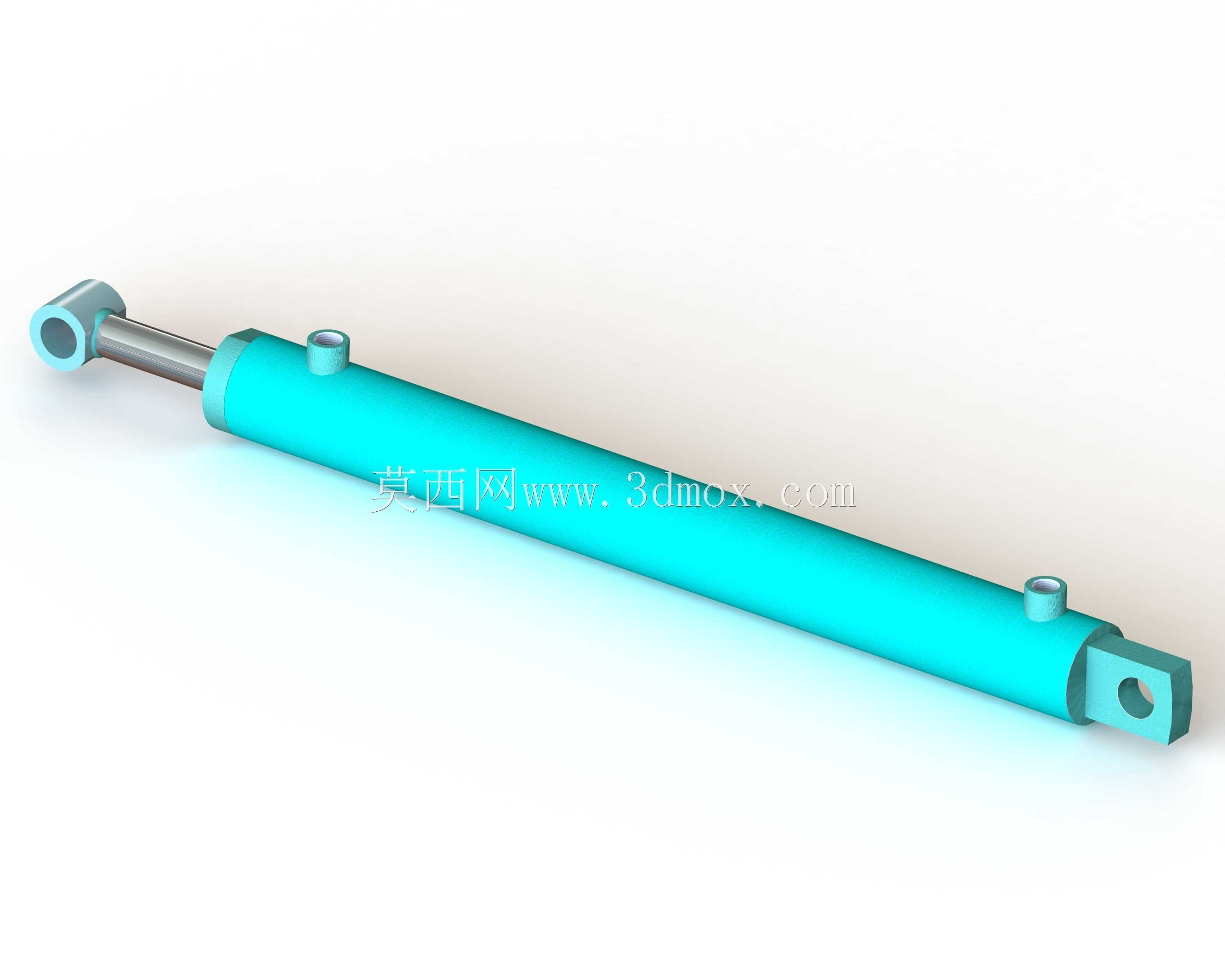

CA6140车床用双耳环式实体液压缸

　　在普通卧式车床的液压辅助改造场景中，这类带双耳环铰接结构的液压缸常被用于尾座顶紧、卡盘辅助夹紧或是自动进给机构的动力输出环节，区别于法兰安装的直线固定式油缸，铰接式安装结构可以补偿安装过程中存在的微小同轴度偏差，避免活塞杆长期受径向偏载导致的密封件过早磨损、杆体拉伤问题。这款油缸的缸体内径设定为50mm，对应额定工作压力下可以输出足够的顶紧推力，适配CA6140车床加工长轴类零件时的尾座顶紧需求，25mm直径的活塞杆经过调质处理，表面做了硬铬镀层处理，既保证了杆体的抗弯强度，也能降低往复运动过程中与导向套、密封件的摩擦系数，延长密封组件的使用寿命。从结构设计逻辑来看，缸筒采用无缝钢管精加工内孔，内壁粗糙度控制在Ra0.8以下，

　　保证活塞密封件的贴合度，减少内泄量；两端的端盖与缸筒采用螺纹连接加O型圈密封的结构，相比法兰连接结构更紧凑，径向尺寸更小，适合车床内部安装空间受限的布局场景。缸筒上预留的两个油口分别对应无杆腔和有杆腔的进出油，油口位置靠近两端端盖，避免活塞运动到行程端点时遮挡油口造成的困油问题，油口采用标准公制螺纹，可以直接对接常规液压系统的油管接头，不需要额外做转接件。两端的耳环内孔预留了安装衬套的位置，实际装配时可以加装铜基石墨自润滑衬套，降低铰接销轴转动时的磨损，日常维护只需要定期更换衬套即可，不需要整体更换油缸，降低设备运维成本。在安装边界上，这款油缸的整体长度适配CA6140车床尾座的原有安装空间，不需要对车床床身做额外的切削改造，

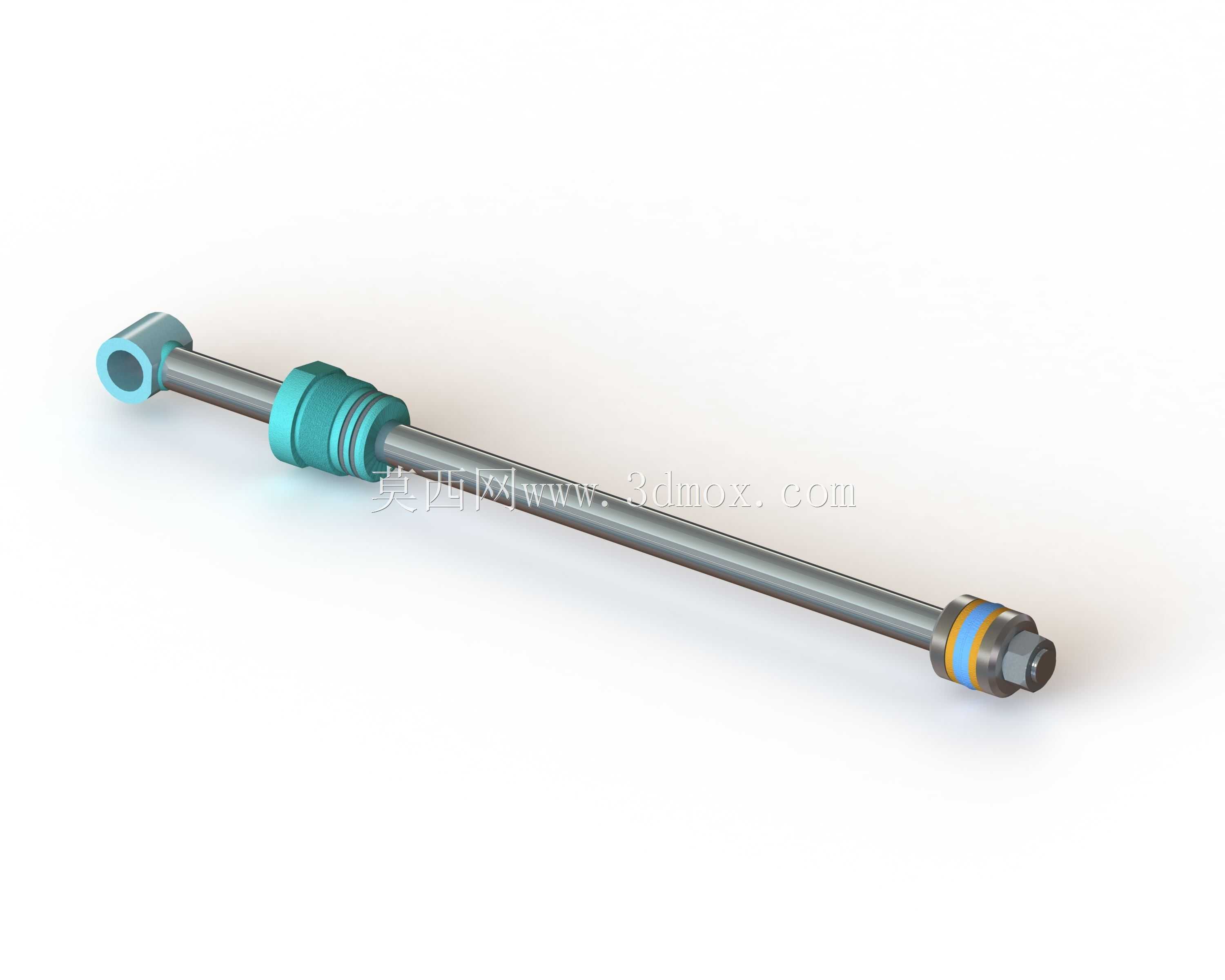

　　铰接点的中心距与原机的机械顶紧机构安装孔位匹配，改造时只需要替换原有机械丝杠结构，配套加装对应的液压控制阀组即可完成升级，相比原有手动顶紧结构，可以大幅降低操作工的劳动强度，顶紧力也可以通过液压系统的压力阀做精准调节，避免顶紧力过大导致的工件变形，或是顶紧力不足导致的加工过程中工件窜动问题。在实际使用场景中，这类油缸也可以被移植到其他需要直线往复动力输出的中小型设备上，比如小型工装的夹紧机构、自动化生产线的工件推移机构，只要安装空间和推力参数匹配即可通用。设计过程中特意将活塞的行程做了冗余设计，避免长期使用后密封件磨损、行程损失导致的顶紧不到位问题，活塞上的支撑环采用耐磨聚四氟乙烯材质，既可以支撑活塞避免与缸筒内壁直接接触刮伤内孔，

　　也能在往复运动中起到导向作用，保证活塞杆运动的直线度。导向套部分采用组合密封结构，包含防尘圈、斯特封、O型圈多重密封，既可以防止外部的切削液、金属碎屑进入缸筒内部污染液压油，也可以防止缸筒内部的液压油顺着活塞杆向外泄漏，适配车床加工时多切削液、多金属碎屑的恶劣工作环境。
