本田Varadero摩托Bi-Led大灯安装适配板

　　在大排量摩托车灯光升级的实操场景里，适配性安装件的缺失往往是改装落地的核心阻碍，尤其是本田XL1000V Varadero SD02这款车型，原厂灯腔的预留结构是针对传统卤素灯组设计的，当改装用户选择Hella 3R规格的Bi-Led双光透镜模块时，直接固定会出现定位偏移、灯腔干涉、密封失效等一系列问题，这款安装板就是针对这一实际改装需求开发的适配结构件。从实际装车的功能逻辑来看，这个安装板承担的是透镜模块与原厂灯腔安装位之间的转接定位作用，所有安装孔位的坐标都完全匹配原厂灯腔内部的预留固定点，不需要用户在灯壳上额外打孔或者做破坏性改造，能最大程度保留原厂灯组的结构完整性，降低改装后的密封漏水风险。

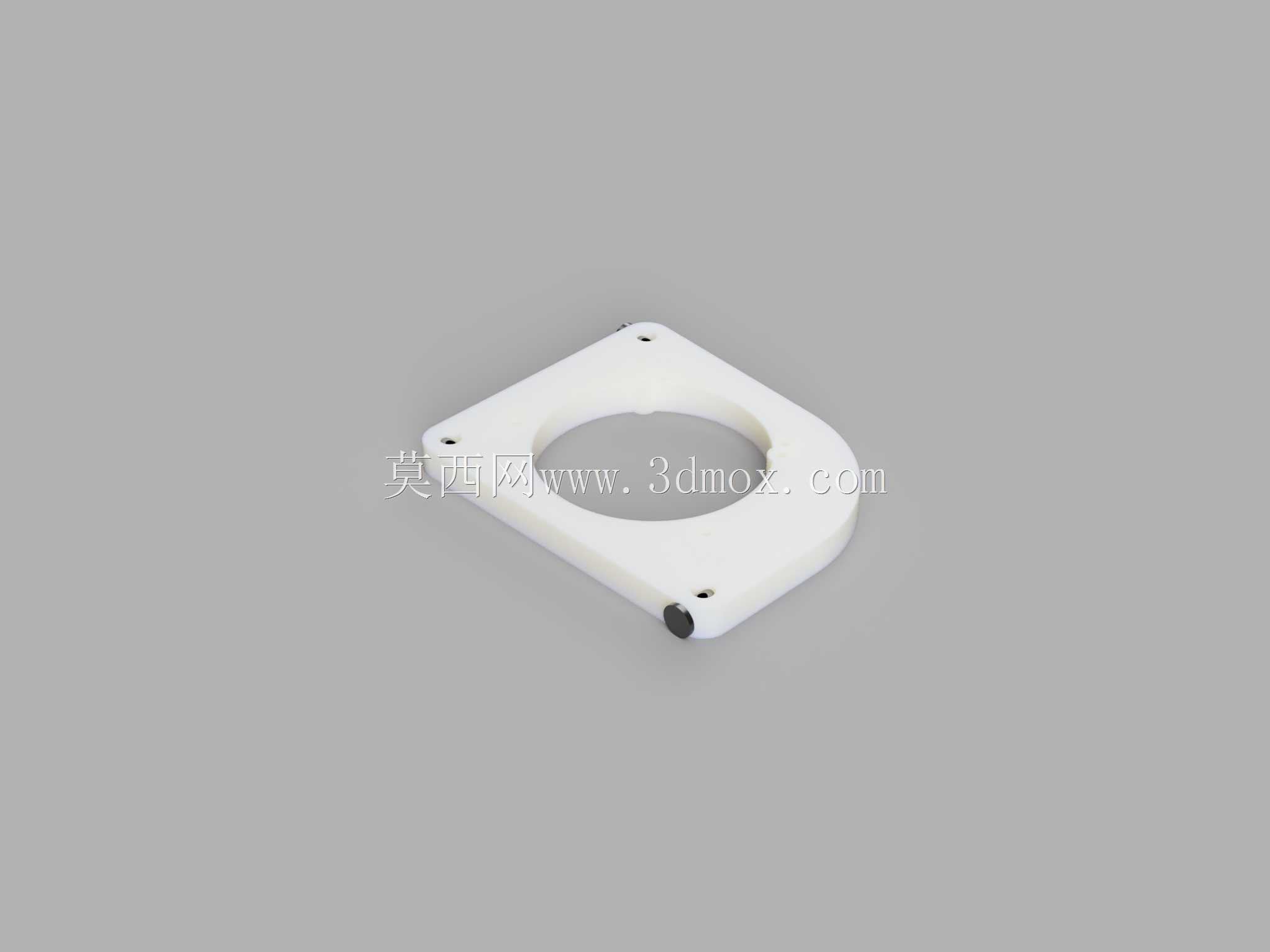

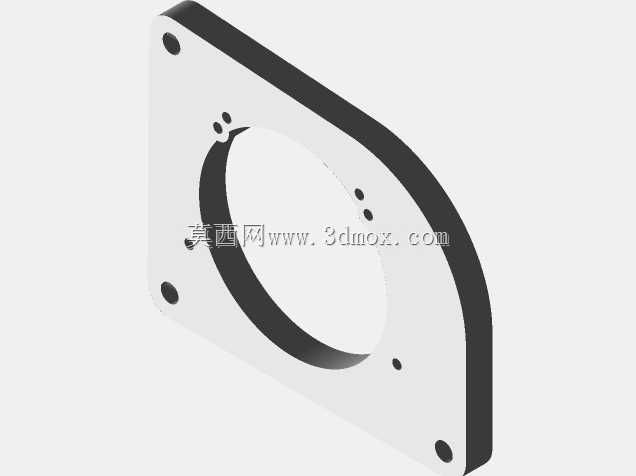

　　设计过程中首先做的是灯腔内部的边界扫描测绘，把原厂灯腔的内部轮廓、固定柱位置、透镜装入后的前后活动余量全部做了数据采集，尤其是Bi-Led模块尾部的散热结构、变光机构的活动空间，都在建模时做了避让校核，避免装车后出现散热结构顶到灯壳后盖、变光挡板动作卡滞的问题。外形上采用了带圆角的类方形轮廓，整体厚度控制在适配安装间隙的范围内，不会额外占用灯腔内部的宝贵空间，板体上的大尺寸中心开孔是为了匹配透镜模块的镜身穿过，开孔边缘做了微小的止口结构，能让透镜装入后自动找正定心，不需要反复调整光轴位置。板体边缘的三个固定孔位，其中两个对应原厂灯腔的上侧固定柱，一个对应侧方的定位柱，每个孔位都做了沉台设计，安装螺丝拧入后螺丝头不会突出板体表面，

　　避免和透镜的调节机构产生干涉。板体侧方预留的两个小尺寸安装位，是用来固定透镜模块的变光线束固定卡扣的，能避免线束在灯腔内部晃动，长期颠簸后出现线束磨损、接插件松脱的问题。从安装边界来看，这个安装板装入灯腔后，板体最外侧和灯腔内壁的最小间隙控制在安全范围内，不会因为车辆行驶中的振动出现板体蹭到灯壳的异响问题，透镜模块固定在板体上之后，光轴的初始位置和原厂卤素灯的光轴中心重合，用户装车后只需要做微调就能达到合规的灯光照射角度，不需要大范围调整灯光高度。材质选择上适配常规的工程塑料加工或者3D打印成型，板体的受力位置做了局部加厚处理，固定孔位周围的壁厚做了加强，避免长期受振动出现固定孔开裂的问题，整体结构没有冗余的设计，

　　所有特征都是围绕安装定位、空间避让、固定强度这几个核心需求设置的，没有多余的装饰性结构，完全是功能性的改装适配零件。在实际改装作业中，使用这个安装板可以把单组透镜的安装时间缩短一半以上，不需要施工人员反复测量定位、做临时固定支架，直接按照孔位对位锁紧就能完成透镜的固定，大幅降低了摩托车灯光改装的施工门槛，也能避免手工制作支架带来的定位误差、强度不足等问题，保证改装后的灯组长期使用的稳定性。
