CA6140车床回声显示支撑固定构件

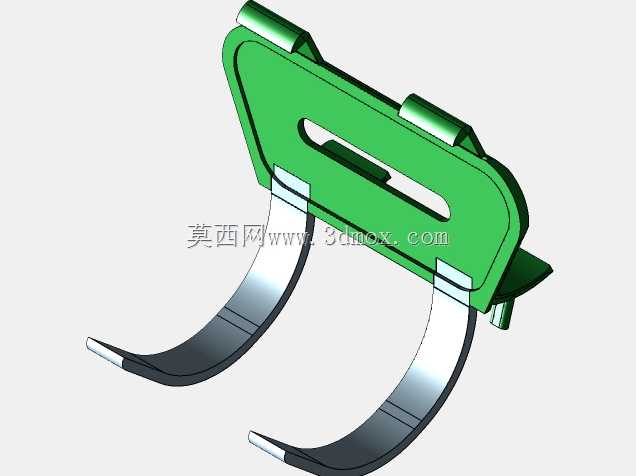

　　这款支撑构件是CA6140普通车床回声显示模块的配套安装固定件，在车床操作面板的功能组件布局中承担核心的承载与定位作用。普通车床的回声显示模块主要用于反馈进给刻度、主轴转速匹配参数的实时提示，作为直接承载该模块的结构件，其安装精度直接决定显示模块的对位准确性，长期使用下的结构抗振性也会影响显示反馈的稳定性。从结构设计来看，构件主体采用带圆角的异形平板作为承载基底，平板上开设的长条形通槽一方面用于减轻构件自身重量，降低安装位置的负载，另一方面可作为安装时的位置微调余量，适配显示模块装配时的公差补偿需求。平板上方设置的两个凸起卡扣结构，采用一体化弯折成型的结构形式，无需额外加装紧固件即可实现与车床面板安装位的快速卡接，

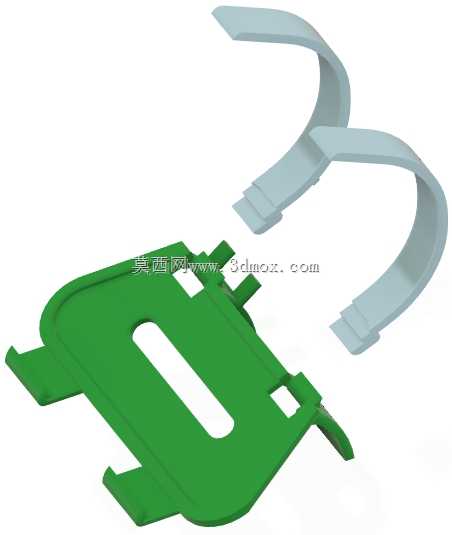

　　卡扣的接触面做了微小的倒角处理，装配时可顺利滑入安装卡槽，卡入后卡扣的直角止位面可牢牢贴合卡槽内壁，避免车床运行过程中因主轴转动、进给机构往复移动产生的振动导致构件松脱。平板下方延伸出的两个弧形弯爪结构，是整个构件的辅助定位结构，弯爪的曲率完全匹配车床面板对应安装位的弧形凸台轮廓，装配时两个弯爪可顺势扣合在凸台外侧，与上方的卡扣形成三点定位的稳定约束，完全限制构件在X、Y、Z三个方向的自由度，无需额外打定位销即可满足安装后的位置精度要求。弯爪的末端做了收窄的导向斜角，装配时可快速对准凸台的扣合位置，降低现场装配的对位难度，弯爪与主体平板的连接位置设置了加厚的过渡圆角，可分散构件承受的振动载荷，

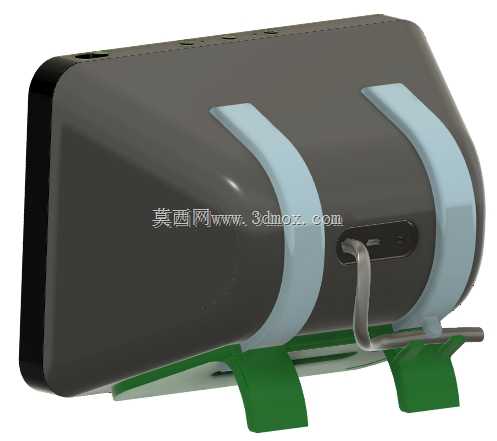

　　避免长期受交变应力作用出现连接位置断裂的问题。从安装边界来看，构件整体的外轮廓尺寸完全适配CA6140车床操作面板的预留安装空间，平板的厚度控制在适配面板卡槽的间隙范围内，安装后构件表面与操作面板表面基本齐平，不会突出面板表面影响操作人员的其他操作动作，也不会凹陷过深导致显示模块的观察视角出现偏差。构件的所有外露棱边都做了倒钝处理，装配过程中不会划伤操作人员的手部，也不会刮蹭损坏显示模块的连接线缆。在实际使用场景中，车床运行时主轴箱的振动、进给拖板的往复移动都会传递到操作面板位置，这款支撑构件的结构刚性经过针对性优化，主体平板的厚度选择兼顾了轻量化与抗振需求，卡扣与弯爪的结构形式可将振动应力均匀分散到整个构件上，

　　避免局部应力集中导致的结构变形，保证显示模块长期处于稳定的安装状态，不会因为构件移位出现显示对位偏差、连接线缆松脱等问题。设计过程中充分考虑了车床加工车间的实际工况，构件的结构没有多余的复杂曲面，加工成型难度低，无论是采用钣金冲压成型还是采用机加工方式制作，都能快速达到设计要求的尺寸精度，后期维护更换时也可快速拆装，无需对车床面板做额外的改造处理。长条形通槽的位置避开了构件的主要受力路径，不会因为开槽降低整体结构强度，同时还可作为显示模块连接线缆的走线通道，让线缆从槽内穿过连接到车床内部的控制线路，避免线缆外露被剐蹭损坏，也让面板位置的布线更加规整。两个卡扣的间距与安装卡槽的间距完全匹配，卡扣的凸起高度经过精确计算，卡入后既不会因为凸起过高导致装配困难，也不会因为凸起过低导致卡接不牢出现松脱。弧形弯爪的弧度经过反复校核，扣合后弯爪与凸台表面的贴合面积达到最大，可有效分散卡扣承受的载荷，让整个构件的受力更加均匀，即使车床长期满负荷运行，构件也能保持稳定的安装状态，为回声显示模块提供可靠的支撑定位。
