SG90微型舵机小蓝伺服结构设计

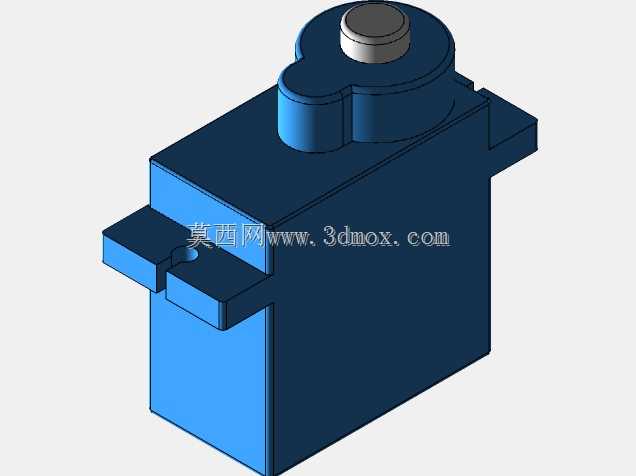

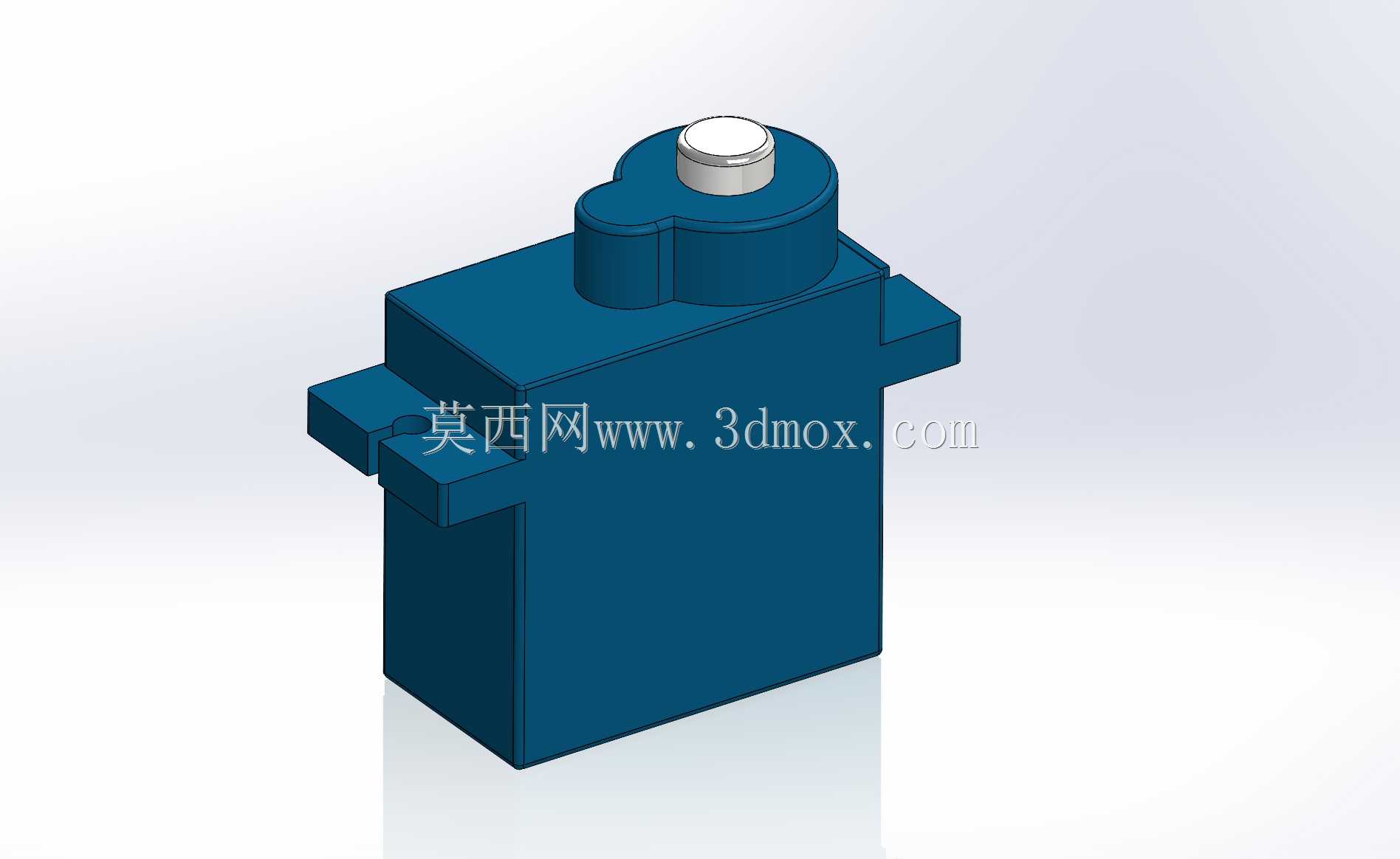

　　在小型自动化执行机构的选型与结构适配场景中，9g级微型舵机是应用覆盖面极广的一类执行元件，常被用于航模舵面控制、小型教育机器人关节驱动、智能门锁锁舌驱动、桌面级自动化装置的点位动作执行等场景，这类舵机的结构尺寸一致性、安装孔位适配性，直接决定了配套结构件的设计冗余度与装配效率。本次建模的SG90规格微型舵机，主体采用工程塑料壳体结构，顶部输出轴为金属嵌件设计，可承受小扭矩下的频繁往复转动，输出轴的定位凸台高度与标准舵盘安装尺寸匹配，可直接兼容市面上通用的塑料舵盘、金属摇臂等配套配件。

　　从结构设计的细节来看，壳体两侧伸出的安装耳是核心安装定位基准，两个安装耳上的通孔中心距严格遵循9g微型舵机的通用安装规范，孔位直径适配M2规格的自攻螺丝或者配套铜柱，在做结构适配设计时，安装槽的宽度需要预留0.1-0.2mm的装配间隙，避免壳体注塑公差导致的装配卡滞。顶部输出轴的中心到壳体底部的高度、输出轴到安装耳平面的距离，都是结构设计时需要严格校核的安装边界，比如在做机器人关节装配时，输出轴的回转中心需要和关节转动中心重合，否则会出现运动干涉或者舵机负载异常增大的问题。

　　这类微型舵机的输入线缆从壳体侧部引出，实际量产产品中线缆引出位置会根据生产批次存在小幅偏差，因此在做配套结构的走线槽设计时，不能将线缆出口位置做完全贴合的限位，需要预留足够的走线空间，避免装配时压损线缆导致舵机信号或者供电异常。壳体顶部的凸起结构是内部减速齿轮组的容纳腔，设计配套外壳或者安装支架时，要注意避让这个凸起区域，不能出现结构件压合在齿轮腔上盖的情况，否则会导致内部齿轮转动卡滞，甚至打坏减速齿组。

　　从功能特性来看，这类9g微型舵机的输出扭矩通常在1.5-1.8kg·cm区间，转动角度范围支持0-180度的PWM信号控制，足够满足小型装置的角度定位需求，因为整体重量仅9g左右，在对重量敏感的航模、小型仿生机器人场景中，不会给主体结构带来过多的负载负担。建模过程中对壳体的拔模角度做了还原，壳体侧壁的拔模斜度符合注塑件的生产工艺要求，在做配套结构的包容式设计时，不能按照直壁结构去做配合尺寸计算，需要考虑拔模斜度带来的上下尺寸差，避免出现上端配合过松、下端压装过紧的问题。

　　在实际的设备集成应用中，这类舵机的安装方式主要有两种，一种是通过两侧安装耳直接锁附在结构支架上，适合固定点位的舵面、挡板驱动场景；另一种是通过舵盘和被驱动件连接，舵机主体嵌入到结构预留的安装槽内，适合关节类的转动驱动场景，不管采用哪种安装方式，都需要保证输出轴的轴向不受额外的轴向力，因为这类微型舵机的输出轴轴承承载力有限，过大的轴向负载会大幅缩短舵机的使用寿命。建模时还原了输出轴顶端的一字槽结构，这个结构是用来安装舵盘时做初始角度定位的，在做舵机初始零位校准的时候，可以通过这个一字槽快速判断输出轴的中位位置，减少调试时的对位工作量。

　　另外在结构细节上，壳体的合模线位置、底部的工艺凹坑都做了写实还原，这些细节虽然不影响功能实现，但在做整机的装配干涉检查时，这些细微的结构凸起如果没有纳入建模范围，很容易在实际装配时出现干涉问题，比如安装槽深度刚好贴合壳体底部时，底部的工艺凹坑周边的凸起就会顶到安装面，导致舵机安装倾斜，输出轴和被驱动件的同轴度出现偏差，进而引发运转抖动、负载增大等问题。对于结构设计从业者来说，这类标准外购件的三维模型精度，直接影响整体设计的装配可靠性，精准还原每一处安装边界与结构细节，才能在设计阶段就规避掉大部分装配调试阶段才会暴露的问题，减少后续打样迭代的次数与成本。
