CA6140车床配套螺旋弹簧减震组件结构

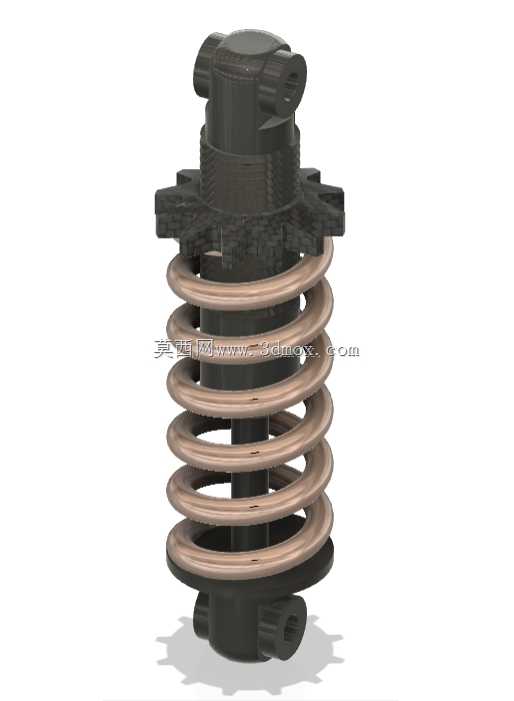

　　这款减震组件是针对CA6140普通车床运行工况设计的缓冲减震部件，在车床实际加工场景中，主轴箱高速回转、刀架走刀切削、卡盘装夹工件启停时都会产生不同频率的振动，这类振动如果直接传递到床身连接部位，长期运行会造成紧固螺栓松动、导轨面磨损不均、加工表面振纹超差等问题，该减震组件正是安装在振源与床身基体的连接位置，通过弹性元件的形变吸收振动能量，阻断振动传导路径，保障车床加工精度的稳定性。从结构设计来看，组件采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧两端搭配黑色的定位基座，上下基座均设计有带铰接孔的安装耳，既可以通过铰接结构适配安装面的微小角度偏差，也能在弹簧压缩回弹过程中限制弹簧的径向窜动，避免弹簧受侧向力发生侧弯失效；

　　基座与弹簧接触的端面设计有环形定位凸台，弹簧端部刚好卡入凸台内侧，无需额外焊接或粘接固定，装配时直接将弹簧套入凸台即可完成定位，后期维护更换弹簧时也无需拆解整个安装座，大幅降低现场维护的工时成本。弹簧的参数选型匹配CA6140车床的常规振动载荷，线径、圈数、中径的搭配兼顾了静载支撑刚度与动载缓冲行程，既不会因为刚度过大导致减震效果不足，也不会因为刚度过小造成部件安装位置下沉偏移，正常工作状态下弹簧的压缩行程控制在有效圈数形变范围内，不会出现并圈碰磨的情况，延长弹簧的疲劳使用寿命。上下基座的铰接孔采用同轴度设计，安装时销轴穿过两端耳孔即可完成组件的固定，安装边界尺寸适配CA6140车床原有安装位的开孔间距，

　　不需要对床身或振源部件进行额外的打孔、铣削加工，可直接替换原有同规格减震部件，适配性较强。在实际使用过程中，这类减震组件除了应用在CA6140车床上，也可适配同类型普通卧式车床的减震安装位，针对主轴箱、电机安装座、进给箱等存在周期振动的部位都能起到良好的隔震效果；设计过程中充分考虑了机加工车间的油污、切削液飞溅工况，基座材质选用耐油耐磨的工程材质，弹簧表面做了防锈处理，长期在多油、多金属碎屑的车间环境中使用也不会出现过早锈蚀、基座脆裂的问题。组件的整体结构没有多余的复杂零件，所有零件均为常见机加工或标准弹性元件，加工难度低，制造成本可控，适合批量配套车床生产或作为车床维修备件使用；在建模过程中，

　　弹簧部分按照实际螺旋升角生成真实螺旋实体，而非简化的示意结构，基座上的安装耳、定位凸台、铰接孔的尺寸均按照实际装配公差设定，可直接用于装配干涉检查、运动仿真分析，也可作为同类减震部件设计的参考原型，帮助结构设计人员快速完成同类型缓冲组件的方案迭代，减少重复建模的工作量。需要注意的是，这类减震组件安装时要保证上下安装面的平行度偏差在允许范围内，避免弹簧长期受偏载导致局部应力过大断裂，日常巡检时可观察弹簧表面是否存在裂纹、基座铰接孔是否存在异常磨损，及时更换失效部件即可保障设备长期稳定运行。
