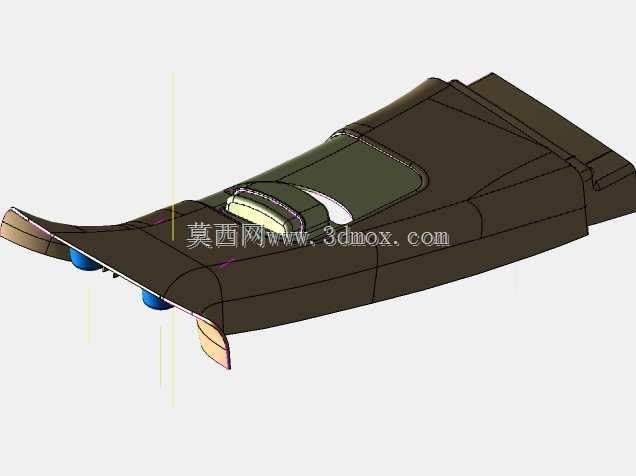

客车B柱上部塑料装饰覆盖件结构设计

　　在客车车身结构设计环节，B柱作为连接侧围上下结构、支撑车顶与侧围刚度的核心承载构件，其上部外露区域的装饰覆盖件，是兼顾车内美观度、结构防护、安装适配性的关键内饰部件，本次设计的B柱上部塑料装饰件，主要适配公路客运类客车的侧围B柱上段安装场景，覆盖B柱与车顶侧围衔接的外露钣金焊缝、安装焊点以及线束过孔区域，避免金属结构直接外露带来的磕碰风险，同时优化车内侧围的视觉整体性，减少行车过程中结构缝隙产生的风噪传递。从实际使用场景来看，该部件安装位置处于乘客上下车视线易触及的侧围上部区域，同时靠近车内顶篷与侧围护板的衔接位置，日常使用中需要承受车内温度交变、光照老化以及轻微的外力触碰，因此设计阶段首先明确了部件的功能边界：

　　首先要完全覆盖B柱上段的钣金外露区域，边缘与周边顶篷、侧围上护板的配合间隙控制在1mm以内，避免出现缝隙不均、漏出内部结构的问题；其次要预留车内侧围线束的过线让位空间，在对应B柱内走线束的位置设计内凹的让位槽，避免装饰件安装后挤压线束造成绝缘层磨损；再者要在部件背面设计集成的安装卡扣座，位置与B柱钣金上的预留安装孔完全对应，安装时无需额外打孔，直接通过塑料卡扣卡接固定，提升总装环节的装配效率。设计过程中首先参考了同级别客车B柱的安装边界数据，先提取B柱上段钣金的三维点云数据作为设计基准，沿着钣金外表面偏移2.5mm作为装饰件的内表面基准，这个偏移量刚好预留出卡扣安装座的加强筋厚度以及钣金表面减震胶垫的铺设空间，避免安装后装饰件与钣金硬接触产生行车异响。外形设计上顺着车身侧围的曲面走势做顺滑过渡，靠近车窗的一侧边缘做了3mm的圆角包边，既避免边缘锐边划伤乘客，也能和车窗上沿的密封胶条形成紧密贴合，减少灰尘从缝隙进入内饰夹层。部件表面做了细微的皮纹处理方向设计，皮纹走向顺着车身长度方向排布，和车内其他内饰件的皮纹方向保持一致，避免视觉上产生割裂感，同时皮纹深度控制在0.15mm，既可以掩盖生产过程中产生的轻微缩痕，也不会因为皮纹过深容易积攒灰尘增加清洁难度。安装结构设计上，一共布置了6个集成式卡扣安装座，每个安装座周围设计了十字形的加强筋，筋位厚度1.2mm，既保证卡扣座的连接强度，避免安装时卡扣座断裂，

　　也不会因为筋位过厚导致部件表面出现缩印。在部件靠近顶篷的一侧设计了两个弹性搭接边，安装时先将搭接边卡入顶篷的预留卡槽内，再将卡扣对准钣金孔按压到位，这种预定位结构可以降低总装时的对位难度，单人即可完成安装操作，不需要额外的辅助固定。考虑到客车使用周期内的维修便利性，在部件靠近侧围护板的一侧边缘设计了两个专用的拆卸让位缺口，维修时可以用塑料撬棍从缺口位置伸入，均匀施力即可将卡扣从钣金孔中脱出，不会因为强行撬拆导致部件边缘断裂或者表面留下撬痕。针对车内温度变化带来的热胀冷缩问题，部件的安装卡扣座全部设计为长圆孔结构，长轴方向顺着车身长度方向，预留0.8mm的热胀伸缩余量，避免夏季高温时部件膨胀拱起，冬季低温时收缩拉扯产生异响。

　　在部件对应B柱安全带上部固定点的位置，设计了精准的让位开口，开口边缘做了翻边处理，翻边高度5mm，刚好可以盖住安全带固定点的装饰盖板边缘，配合间隙控制在0.5mm，既不影响安全带的收卷与固定点的调节，也不会露出内部的金属固定结构。另外在部件背面的边缘位置，设计了一圈连续的胶条安装槽，槽宽2mm，深度1.5mm，安装时可以在槽内粘贴薄款的海绵减震胶条，填充装饰件与钣金、周边内饰件之间的微小间隙，进一步阻断行车过程中的振动传递，减少内饰异响的产生。整个部件的壁厚设计保持均匀，主体壁厚2mm，所有转角位置都做了R2以上的圆角过渡，避免注塑生产时出现应力集中导致部件开裂，同时也能提升塑料熔体在模具型腔内的流动性，降低注塑成型的难度，减少缺胶、飞边等生产缺陷。
