CA6140车床配套夹固式工具安装座结构

项目分类:机床 发布时间:2024-01-09 ID:721622
  • CA6140车床配套夹固式工具安装座结构

  在普通卧式车床的日常加工作业场景里,刀具、辅助工装的固定可靠性直接决定了切削过程的稳定性,尤其是CA6140这类通用型卧式车床,作为机械加工车间普及率最高的通用加工设备,其刀架周边、溜板侧部的辅助工具固定构件,一直是一线操作和设备维护人员重点关注的结构部件。这次呈现的夹固式安装座结构,就是针对CA6140车床加工过程中,辅助量具、备用刀头、小型工装临时固定需求设计的配套构件,区别于原厂标配的四方刀架装夹结构,这类构件的安装位置选在溜板箱侧部的闲置安装平面,不会占用刀架的有效装夹工位,也不会干涉大拖板、中拖板的全行程移动。

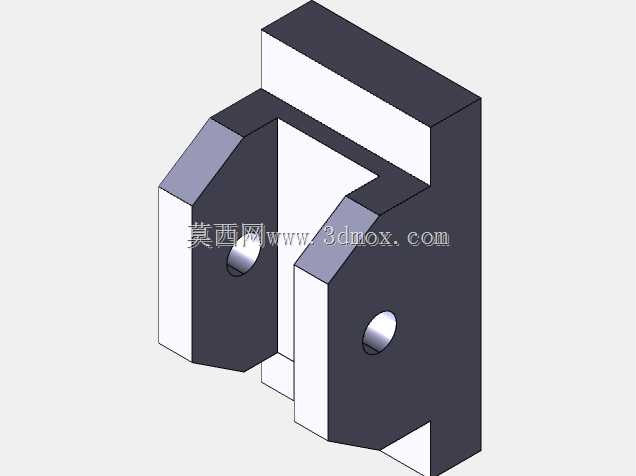

  从实际功能特性来看,这个构件采用双侧对称夹槽的结构形式,主体为一体式块状结构,背部是平整的安装贴合面,加工时需要保证平面度误差控制在0.02mm以内,确保和车床溜板侧部的安装面完全贴合,避免安装后出现悬臂翘曲导致的固定松动。构件前部开出的通槽宽度匹配常用工具的夹持柄部尺寸,槽体两侧的凸耳上分别加工有同轴的销孔,安装时穿入锁紧销或者紧定螺钉,就能将插入槽内的工具柄部牢牢压紧,不会因为车床启停、切削振动出现松脱。两个销孔的位置度公差要求控制在Φ0.015mm范围内,保证锁紧件穿入后受力均匀,不会出现单侧受力导致的夹偏问题。

  设计思路上完全围绕车床现场的实际使用需求展开,没有做多余的冗余结构,整体外形采用直角块状构型,所有非配合面的棱边都做了C2倒角处理,避免安装调整时划伤操作人员,也能减少加工过程中切屑堆积在构件棱角处的问题。构件的整体厚度控制在32mm,安装后突出溜板侧面的距离不超过40mm,不会在大拖板移动到床身两端极限位置时和尾座、主轴箱外壳发生碰撞,安装孔位的间距完全匹配CA6140溜板侧部原有的预留螺纹孔位置,不需要对床身部件做二次打孔加工,直接用内六角螺栓就能完成固定,后期拆卸维护也十分方便。

  从实际使用场景的适配性来看,这个安装座除了可以固定小型辅助工具,也能根据加工需求换装对刀样板、小型冷却液引流管支架这类附属构件,槽体的深度设计为28mm,足够容纳直径16mm以内的各类工具柄部,夹装时的接触面积足够大,即使在车床进行大进给量粗加工、整机振动幅度较大的工况下,也能保证被夹持构件的位置精度不会出现偏移。构件的材质选用45号钢,整体进行调质处理,硬度达到HB220-250,既保证足够的结构强度,锁紧销孔位置也不会因为频繁拆装出现磨损变形,日常维护只需要定期清理槽内堆积的切屑和切削液残留,不需要额外的润滑保养,适配车间多班次连续加工的使用强度。

  在结构细节的处理上,构件背部的安装贴合面没有做多余的减重槽,就是完整的平面结构,目的就是最大化和安装基面的接触面积,分散螺栓锁紧时的局部压应力,避免长期使用后安装面出现压痕导致构件位置偏移。前部夹槽的内侧壁做了表面发黑处理,提升防锈能力,毕竟车床加工环境中长期接触切削液,普通裸露的钢面很容易出现锈蚀,导致夹槽内部尺寸变化,影响夹持精度。两个凸耳的外侧做了斜切处理,不是完整的直角结构,一方面是减少构件整体重量,另一方面也能避免操作人员在转动中拖板手柄时,手部和构件棱角发生磕碰,符合机床附件的安全设计要求。

  实际安装测试过程中,这个构件在CA6140车床上完成固定后,全行程移动大拖板,从主轴箱端到尾座端的整个移动范围内,构件和周边的进给手轮、冷却管路、电线护管都保持至少10mm的安全间隙,不会出现运动干涉。夹持测试时,将常用的合金刀头备用件、小型百分表架插入夹槽锁紧后,连续进行8小时的粗车外圆加工,切削参数选择背吃刀量3mm、进给量0.3mm/r的常规粗加工参数,加工结束后检查被夹持构件的位置偏移量不超过0.05mm,完全满足现场辅助工具的固定精度要求,不需要每次使用都重新调整位置,能有效减少操作人员来回取放工具的辅助时间,提升加工过程的作业效率。
