CA6140车床用6201型轴承箱压块结构

　　在普通卧式车床的主轴箱、进给箱传动链布局中，轴承的轴向定位精度直接决定了传动系统的回转刚度与加工振纹控制水平，这款适配CA6140车床的6201规格轴承配套压块，正是针对床头箱内深沟球轴承的外圈轴向限位需求设计的配套结构件。从实际装配场景来看，CA6140车床的进给传动分支中，6201深沟球轴承多用于中间传动轴的轻载支撑位，这类位置的轴承外圈通常采用过渡配合装入箱体镗孔，仅靠配合面的摩擦力无法抵消主轴正反转切换、切削负载波动带来的轴向窜动，尤其是在车削螺纹、端面进给这类对轴向定位精度要求较高的工序中，哪怕0.02mm的窜动量都会直接反映在工件的螺距误差、端面平面度上，因此必须通过配套压块完成轴承外圈的轴向锁止。

　　这款压块的结构设计完全贴合6201轴承的外圈尺寸边界，6201轴承本身的标准外径为32mm、宽度10mm，压块的环形贴合面内径略大于轴承内圈外径、小于外圈外径，确保压紧力完全作用在轴承外圈端面上，不会蹭到旋转的内圈或者保持架，避免额外的摩擦温升。压块的外轮廓做了适配箱体安装槽的切边设计，不需要整圈加工，既减少了精加工的接触面积，降低配合面的平面度加工要求，又能通过安装槽的止边限制压块自身的周向转动，不需要额外加装防转销，简化了箱体的加工工序。压块上预留的两个安装沉孔位置，完全匹配CA6140箱体上对应位置的M4螺纹孔位，沉孔深度设计刚好能让内六角圆柱头螺丝完全沉入，不会突出压块表面干涉周边的齿轮、轴套等回转零件，安装时只需要按照对角顺序拧紧螺丝，就能保证压块对轴承外圈的压紧力均匀分布，避免轴承外圈因为单侧受力出现倾斜，导致轴承游隙变小、运转卡滞的问题。

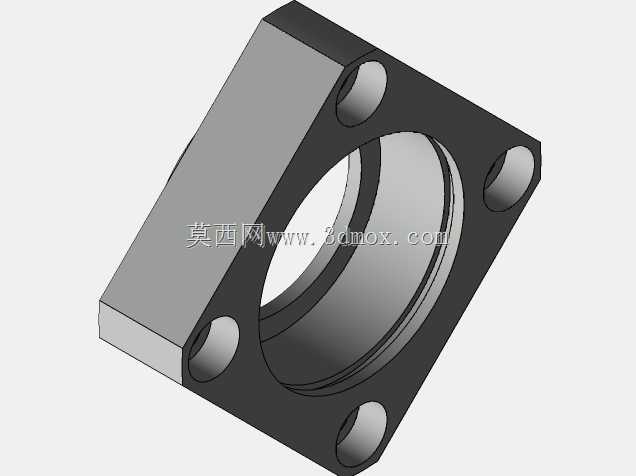

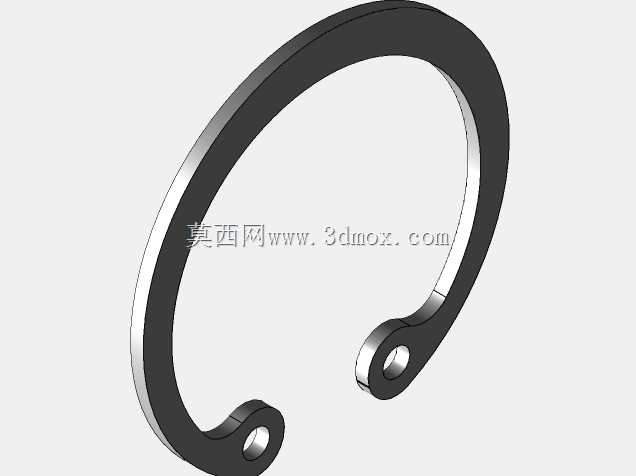

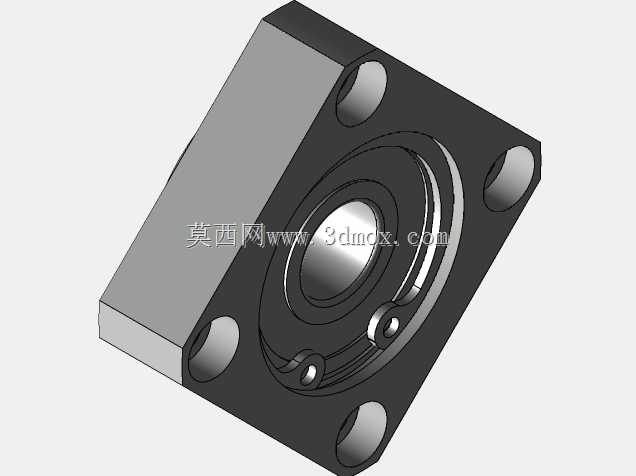

　　从功能特性来看，这款压块搭配的是带外壳紧凑型SPMs轴承结构，这类轴承自带的冲压外壳本身已经具备一定的外圈防护能力，压块除了轴向锁止的作用外，还能在轴承外圈与箱体端盖之间形成一道刚性传力路径，把轴承承受的轴向切削力直接传递到箱体壁上，避免轴承外圈在镗孔内出现微动磨损，延长轴承的更换周期。在日常设备维护场景中，这种压块结构的拆装便利性也很突出，更换轴承时只需要拆下两个固定螺丝就能取下压块，不需要用拉马强行撬动轴承外圈，不会损伤箱体的镗孔配合面，对于车床这类需要定期拆解保养、更换易损件的通用加工设备来说，这种少零件、易加工、好装配的结构设计，能大幅降低一线维修人员的作业难度，减少设备停机维护的时间。

　　设计过程中需要特别注意几个安装边界的尺寸控制：首先是压块的压紧面与安装基准面的平行度公差，必须控制在0.01mm以内，否则拧紧螺丝后压块会出现偏斜，导致轴承外圈承受附加的倾覆力矩，运转时会出现周期性的噪音和温升；其次是压块的压紧高度，要保证安装后压块与轴承外圈端面的接触率不低于80%，同时预留0.03-0.05mm的压紧余量，既不能压得太死导致轴承轴向游隙完全消失，也不能压得太松起不到轴向定位的作用；最后是压块的材质选择，常规工况下采用45号钢调质处理即可，硬度达到HB220-250就能满足使用要求，不需要做额外的表面淬火，因为压块本身不承受摩擦磨损，只需要传递轴向压紧力，过高的硬度反而会导致加工难度上升、成本增加。在实际建模过程中，压块的所有安装孔位、配合尺寸都要和CA6140车床的原厂图纸尺寸保持一致，确保替换件可以直接互换安装，不需要二次修配，这也是机床维修类零部件建模最核心的要求——所有尺寸边界必须严格匹配原有安装空间，不能出现干涉、装不上的问题。
