日立VK-S214ER工业相机面板结构设计

　　在工业视觉检测、产线工位监控、高速运动捕捉这类场景里，工业相机的安装适配一直是结构设计环节容易被忽略但直接影响部署效率的部分，这次完成的日立VK-S214ER相机面板结构，就是针对这款紧凑型工业相机的安装适配需求做的专项结构设计。从实际产线部署的痛点出发，很多视觉工位的安装空间非常局促，尤其是嵌入设备护罩、集成到速度圆顶检测模组内部的时候，通用的相机安装支架往往会和周边的光源、走线槽、防护钣金产生干涉，单独设计适配面板就能把相机的安装定位、走线避让、防护密封的需求一次性整合，不需要在现场对安装位做二次切割打磨。

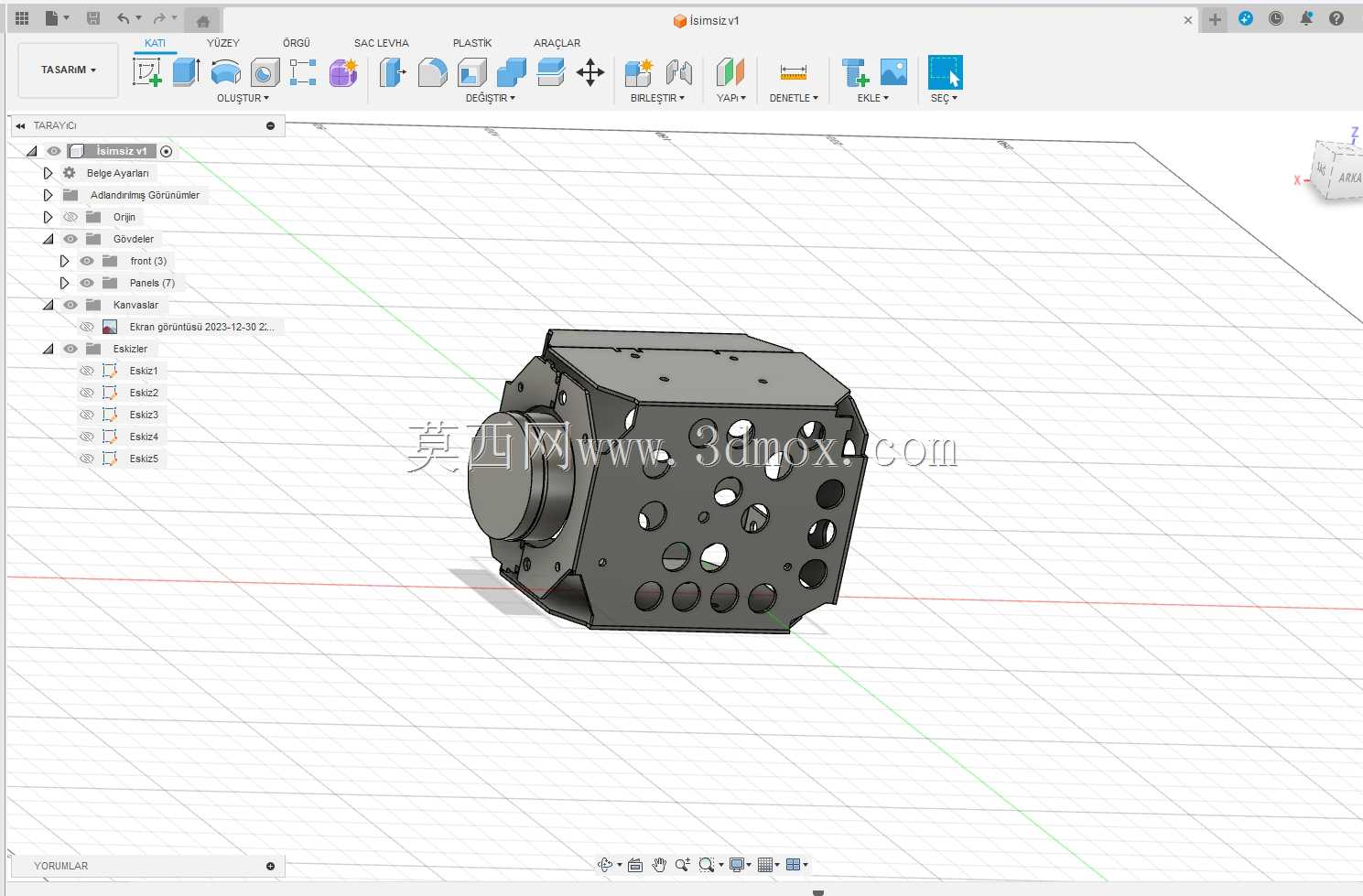

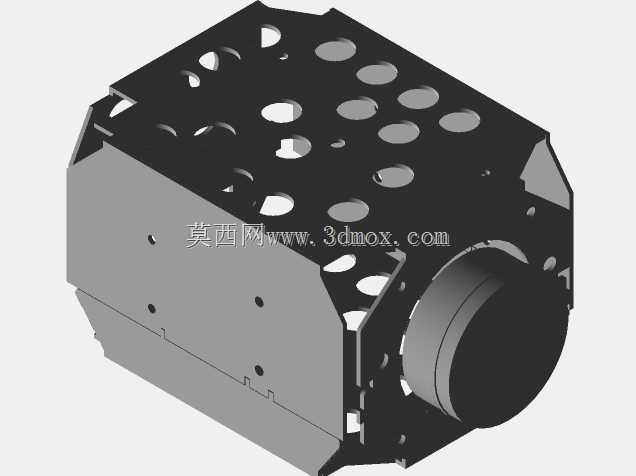

　　设计过程中首先梳理了这款相机本体的安装基准，相机本体的镜头端是圆形定位凸台，后端是多接口的信号与供电接插区域，面板的核心作用是作为相机和安装基体之间的衔接载体，所以首先确定了面板的定位基准：以镜头伸出的中心孔作为主定位基准，孔位公差控制在H7级别，保证镜头光轴和安装面的垂直度，避免因为安装倾斜导致的视场偏移、成像边缘虚焦问题。面板上的多孔位布局不是随意排布的，每一组孔位都对应实际的功能需求：靠近镜头侧的四个小孔是镜头防护圈的固定孔，用来加装亚克力或者钢化玻璃防护片，阻挡车间里的切削液飞溅、粉尘附着在镜头表面；中部均匀分布的不同孔径通孔，一部分是相机本体和面板的连接螺丝过孔，采用沉头设计保证螺丝安装后不突出面板表面，避免和周边结构产生刮蹭，另一部分是走线预留孔，分别对应供电线、触发信号线、网线的走线路径，孔位边缘做了R0.5的倒角处理，防止穿线的时候割破线缆绝缘层；面板边角的大尺寸通孔是整个面板组件和外部安装基体的连接孔，采用腰型孔设计，预留了±1.5mm的位置调整量，方便现场安装的时候微调相机的视场位置，不需要重新打孔。

　　从安装边界来看，整个面板采用近似方形的切角外形，切角设计是为了避让安装位内部的加强筋结构，很多设备护罩的内部转角处都有折弯加强筋，直角面板往往会卡在加强筋位置无法贴平安装面，切角之后就能完美适配这类常见的护罩内部结构。面板的整体厚度控制在3mm，采用6061铝合金作为加工材质的话，既可以保证足够的结构刚性，在相机长期运行产生轻微震动的时候不会出现共振导致成像模糊，又不会因为厚度过大增加整体组件的重量，对安装支架的负载要求更低。面板和相机本体贴合的一面做了0.2mm的浅槽设计，槽内可以粘贴泡棉密封胶条，当面板安装在防护护罩上的时候，胶条被压缩后可以实现IP54级别的防护效果，阻挡粉尘和飞溅的液体进入护罩内部接触相机电路。

　　在实际的功能适配层面，这款面板专门针对速度圆顶检测场景做了优化，速度圆顶摄像头的安装位往往是在弧形的穹顶结构上，普通平面安装支架很难和弧形面贴合，这款面板的背面可以根据穹顶的曲率做适配的弧形加工，正面保持和相机安装基准的平面度，相当于做了一个曲面到平面的转接，不需要修改穹顶结构就能把相机牢固安装在指定位置。同时面板上预留了两个M3的螺纹孔，用来固定微型的补光灯板，在低光照的检测工位可以直接把补光灯固定在面板上，不需要额外设计灯架，进一步压缩整个视觉组件的占用空间。

　　设计的时候也考虑了后期维护的便利性，所有和相机连接的螺丝都采用统一的M2.5规格，现场维护只需要一把内六角扳手就能完成相机的拆装，不需要准备多种规格的工具；面板的表面做了黑色阳极氧化处理，一方面可以避免金属反光对相机成像产生干扰，另一方面铝合金阳极氧化层的硬度高，日常拆装的时候不容易产生划痕，长期在车间环境使用也不会生锈。走线孔的位置特意避开了相机的散热区域，相机工作的时候后端的电路部分会产生一定热量，面板在对应散热区域做了下沉的避让槽，不会贴住相机的散热面影响空气流通，保证相机长时间工作的温度稳定，避免因为过热导致的图像噪点增加、设备宕机问题。

　　从结构验证的角度，这款面板的设计已经考虑了不同安装姿态的适配，不管是正装、倒装还是侧装，面板的受力分布都经过校核，四个边角的安装孔可以承受50N的静载荷不会出现变形，完全满足工业场景下的震动、冲击使用要求。很多工程师在做视觉集成的时候往往只关注相机本身的参数，忽略安装结构的细节，实际上安装结构的精度、防护性、维护便利性直接决定了整个视觉系统的长期稳定性，这款面板的设计就是把这些容易被忽略的细节整合到一个结构件上，减少现场集成的工作量，提升整个视觉工位的可靠性。
