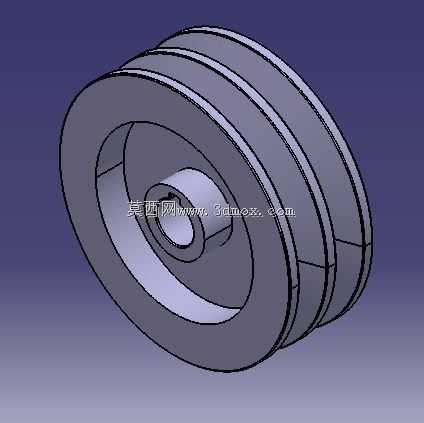

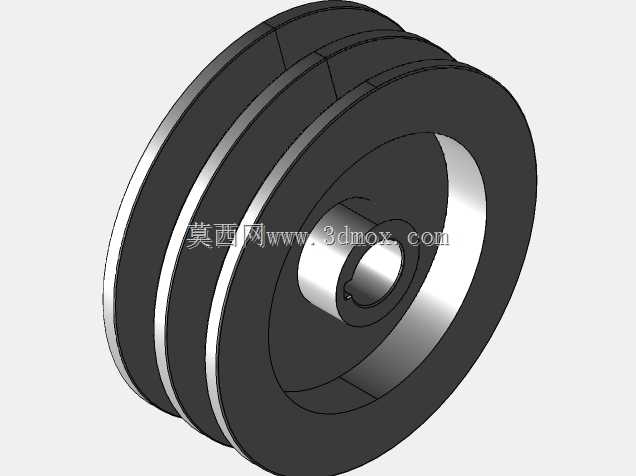

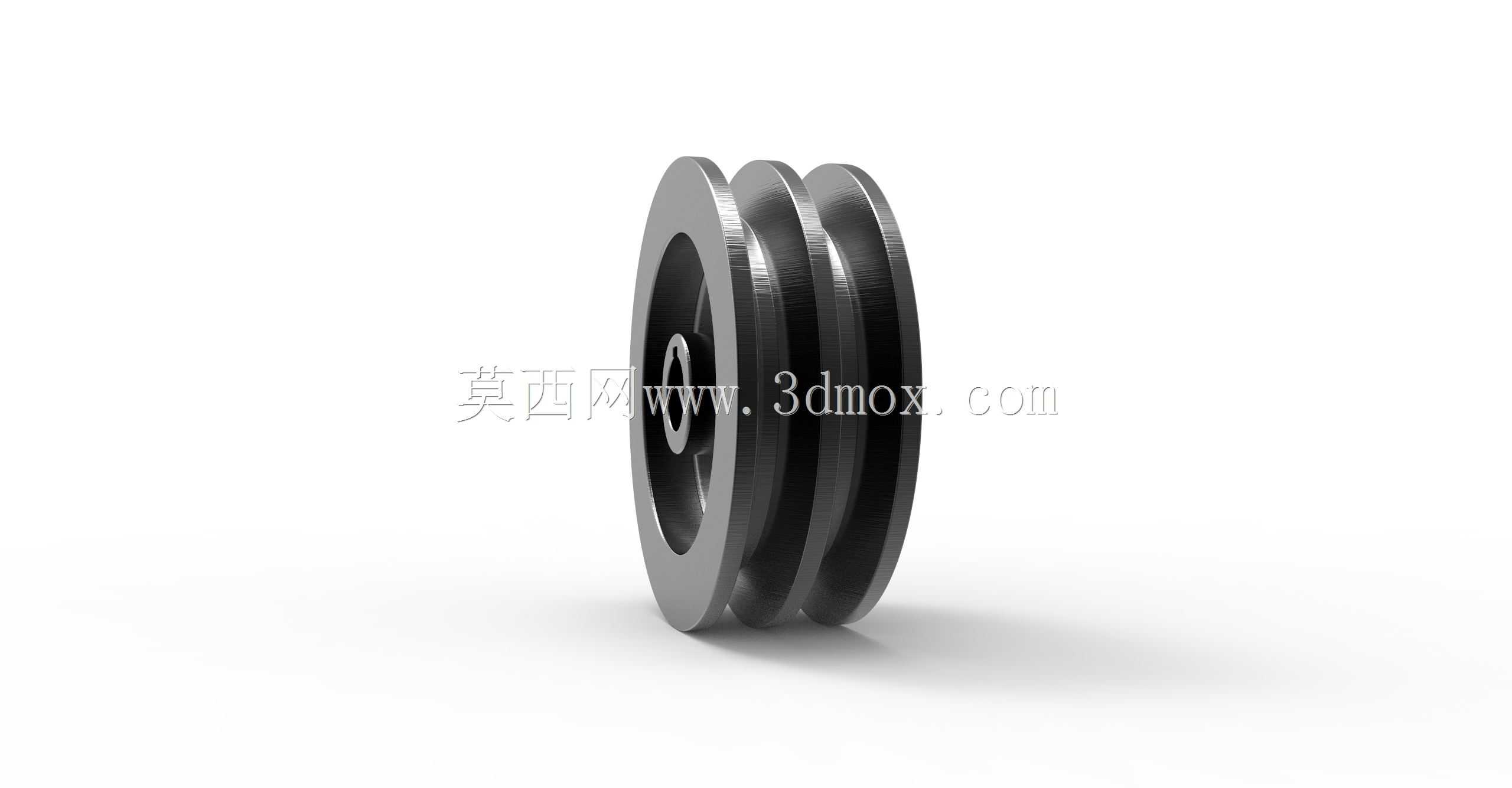

CA6140车床配套双槽皮带轮结构设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721624
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计
  • CA6140车床配套双槽皮带轮结构设计

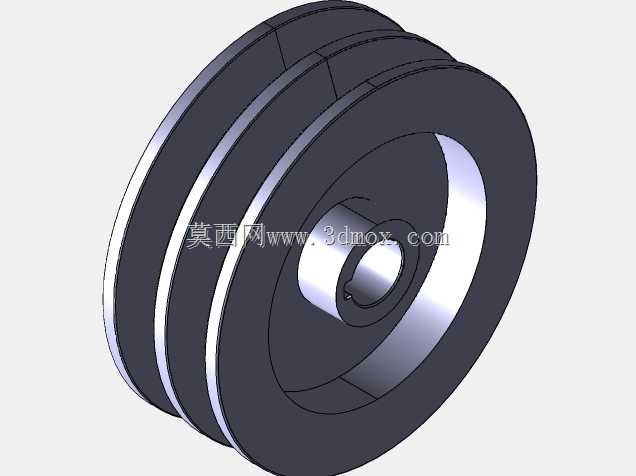

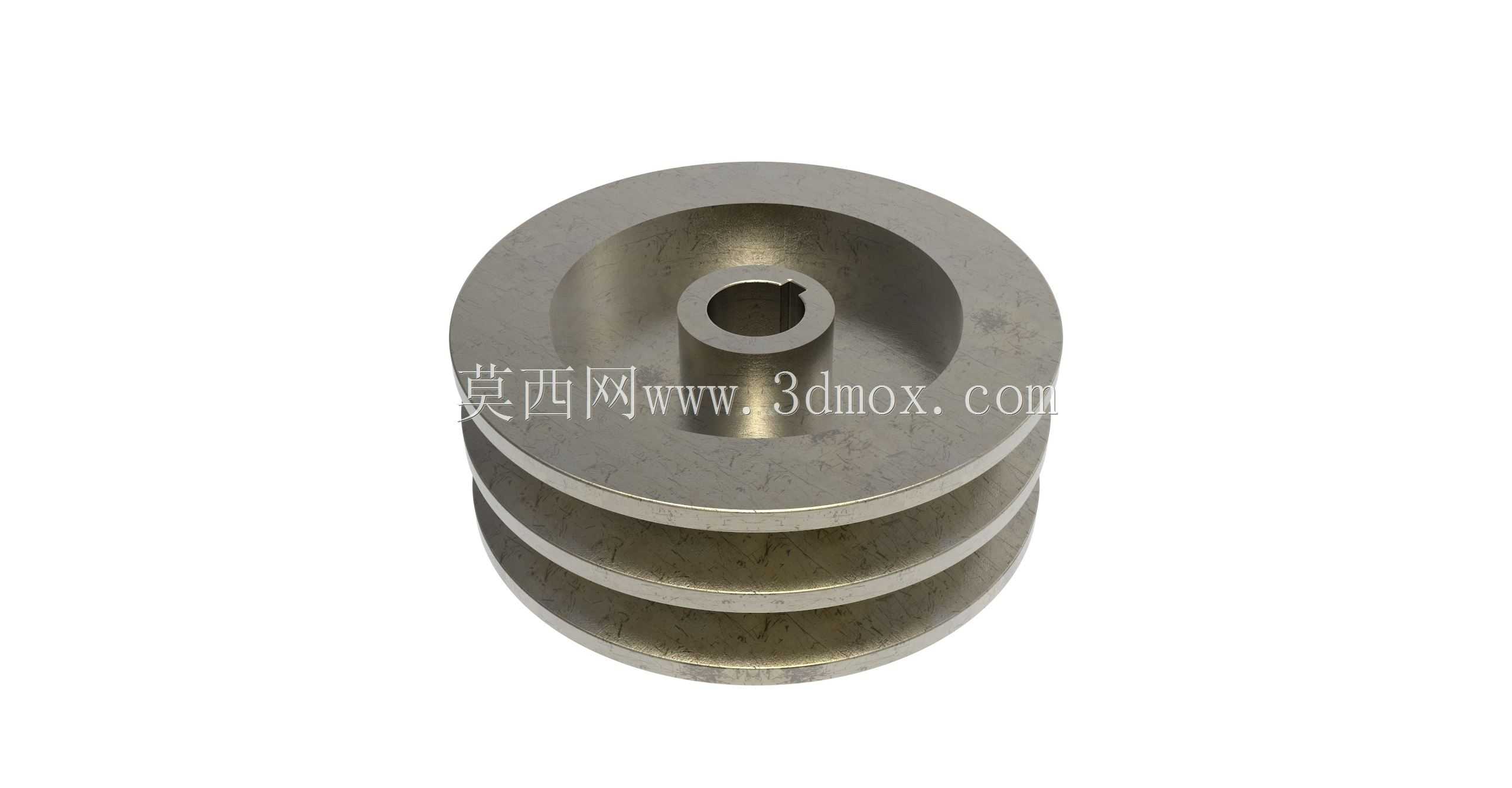

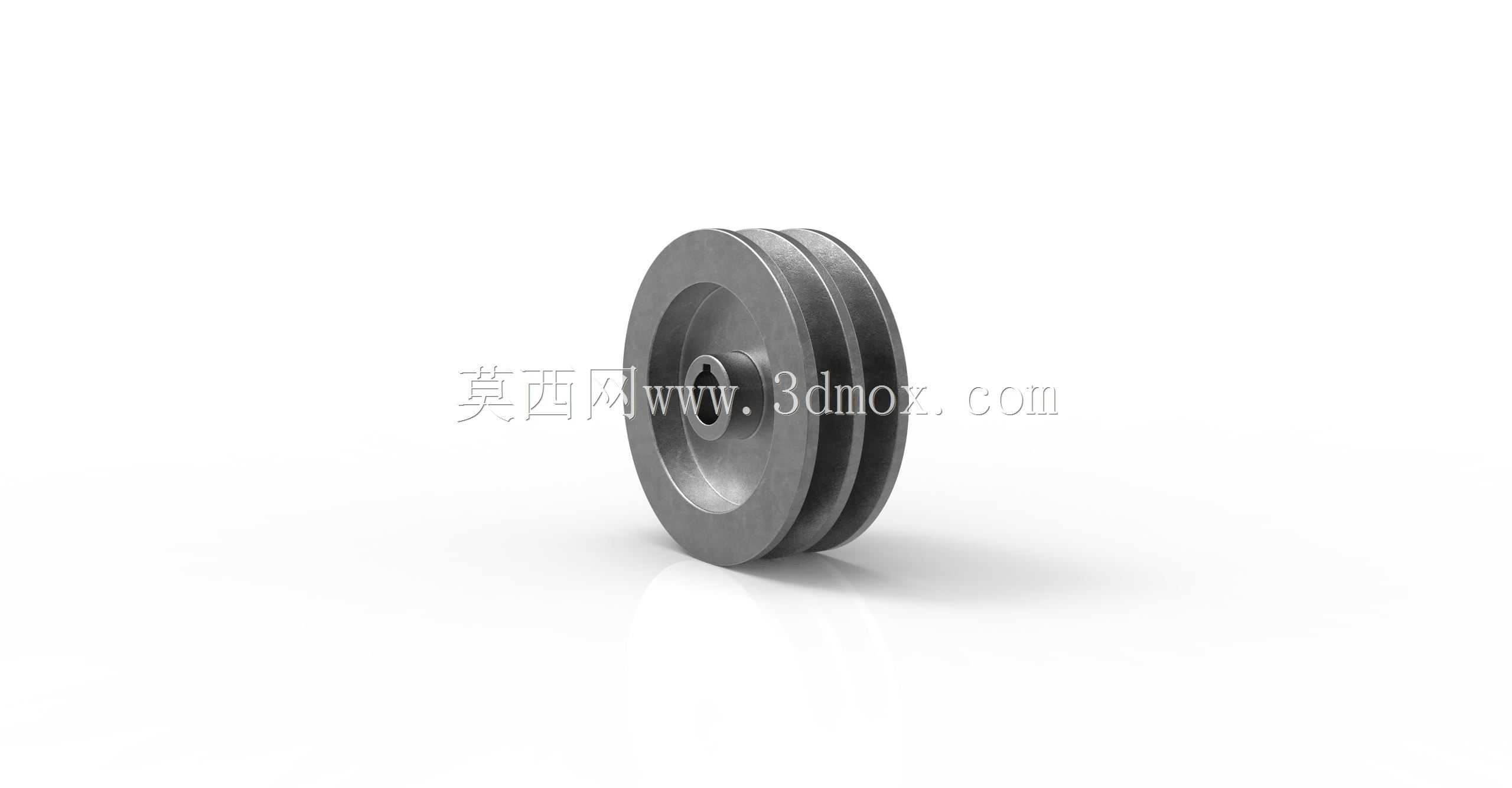

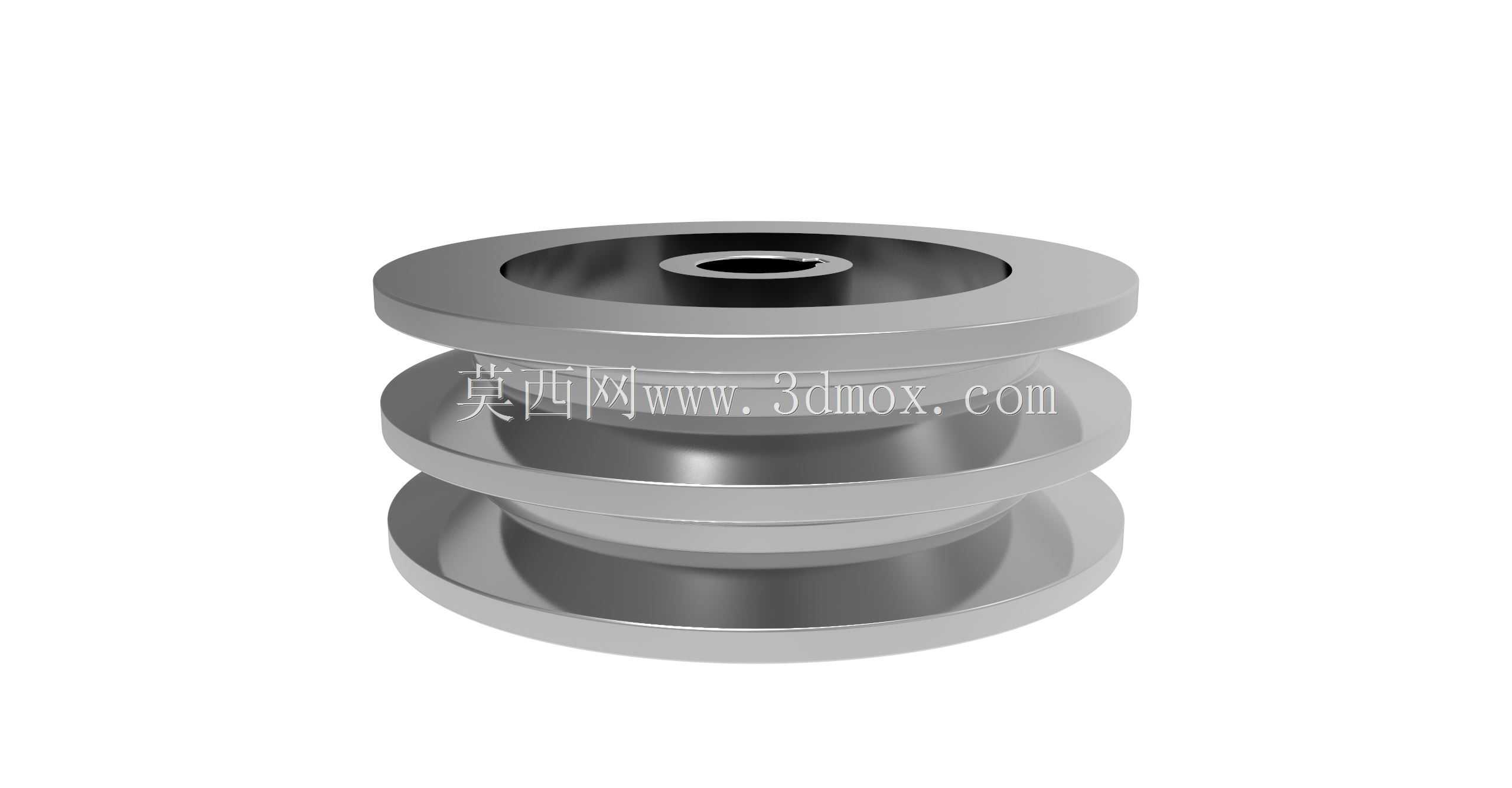

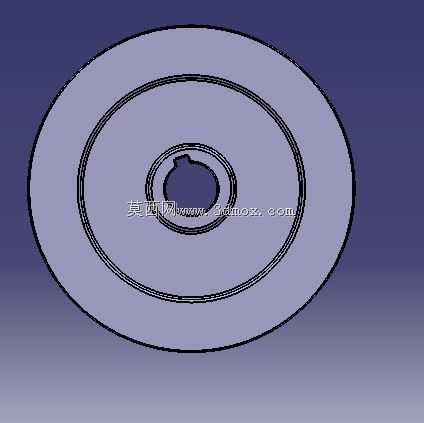

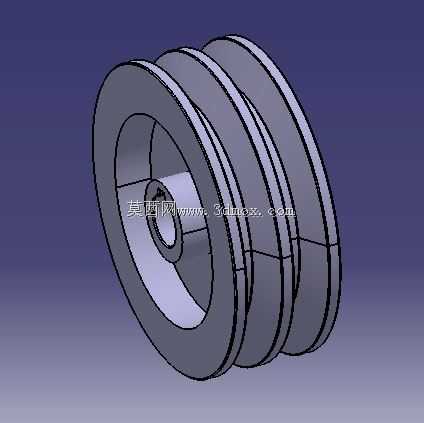

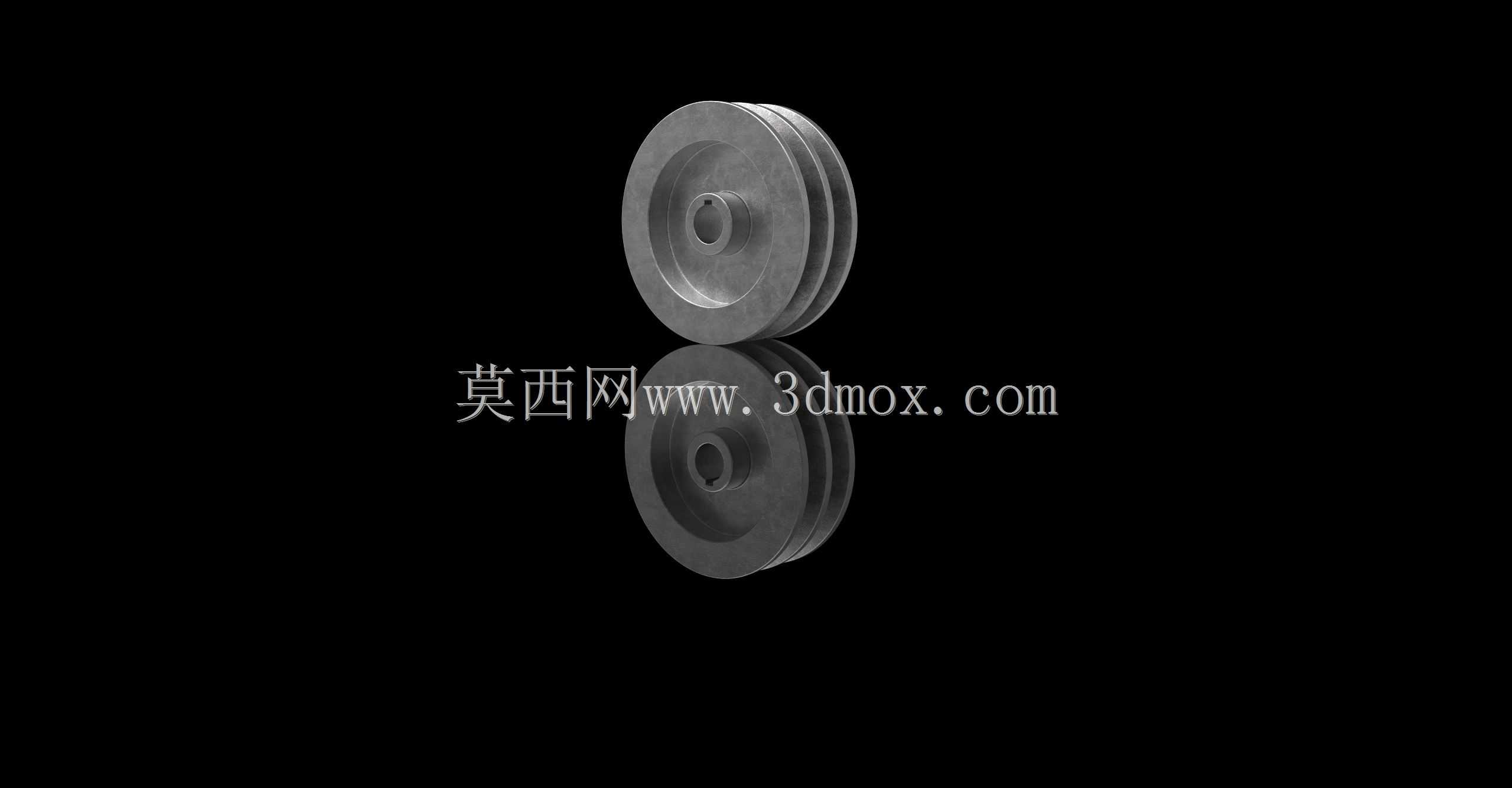

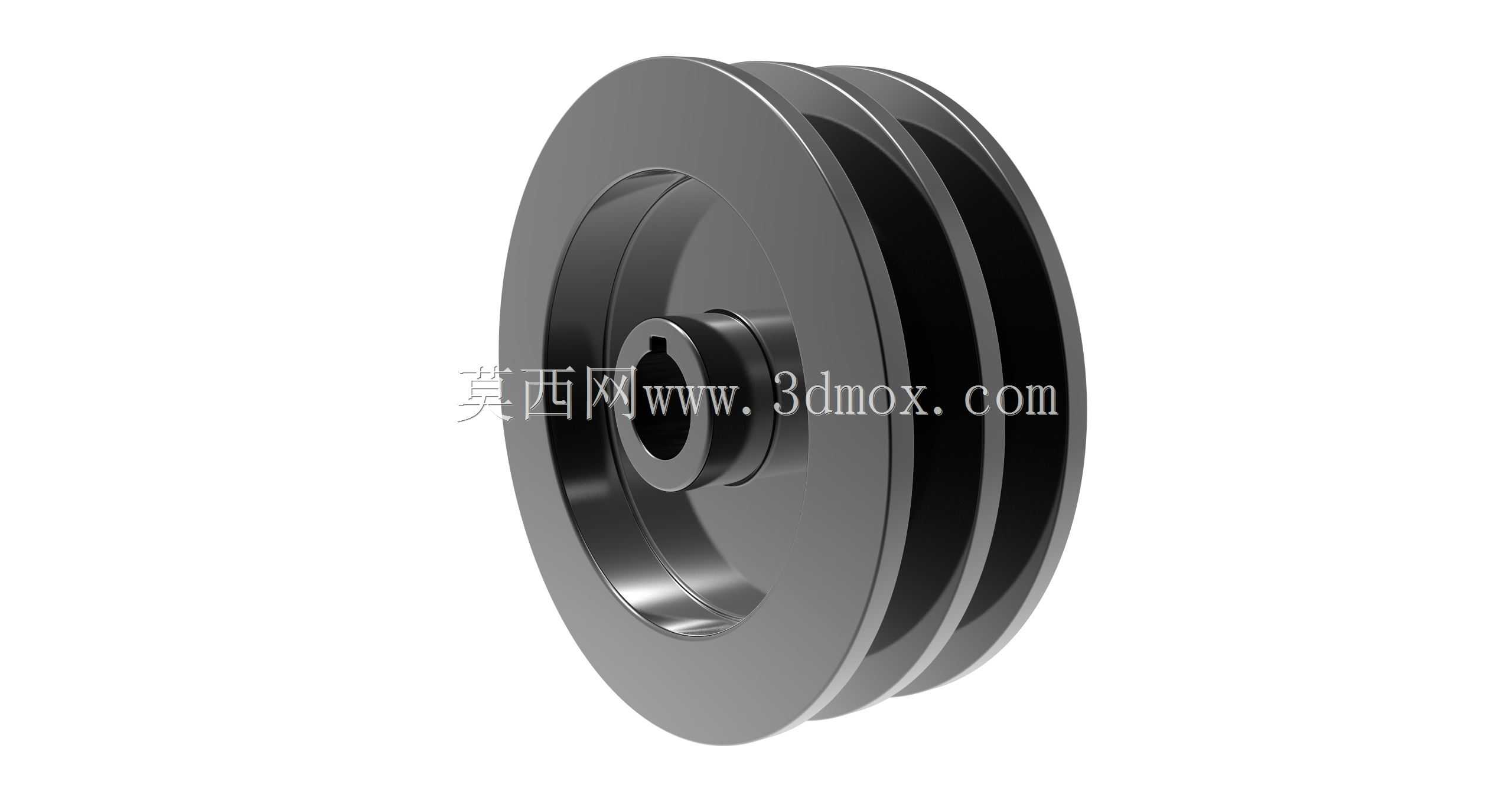

  在普通卧式车床的主传动链布局中,主轴箱输入端的皮带轮承担着将电机输出扭矩平稳传递至主轴变速机构的核心作用,双槽结构的设计选型,直接决定了传动系统的负载冗余与运行稳定性。这款适配CA6140车床的双槽皮带轮,在结构设计阶段首先匹配了车床主轴箱的安装空间边界,轮体的轴向总宽度严格控制在主轴输入轴端的安装距范围内,避免与主轴箱端盖、皮带防护罩发生运动干涉,轮毂内孔的直径公差按照过渡配合要求设定,可直接与主轴输入轴的轴颈配合,通过平键实现周向固定,传递额定扭矩时不会出现相对打滑的情况。轮缘部分的双槽型线按照V带的标准截面尺寸设计,槽角、槽深以及槽间距的参数均匹配常用的B型三角带规格,两个轮槽的同轴度公差控制在0.02mm以内,

  保证两根三角带在运行过程中受力均匀,不会出现单根皮带过载磨损、另一根皮带松弛打滑的偏载问题,有效延长三角带的更换周期。轮辐部分采用实心辐板式结构,针对CA6140车床主轴传动的额定负载进行了强度校核,在电机满功率输出、主轴低速大扭矩切削的工况下,轮辐部分的应力集中系数控制在材料许用应力范围内,不会出现轮体开裂、变形的失效问题,同时实心辐板的结构也兼顾了铸造加工的工艺性,毛坯铸造时不易产生缩孔、砂眼等缺陷,后续机加工的装夹定位也更为便捷。从实际应用场景来看,这类双槽皮带轮除了适配CA6140普通车床的主传动系统,也可用于同负载等级的其他金属切削设备、通用输送设备的动力传递环节,

  安装时需要保证皮带轮的端面与电机输出轴端面的平行度误差不超过0.1mm/m,避免皮带运行时出现偏磨、掉带的问题。设计过程中特意对轮槽的表面粗糙度进行了要求,槽面粗糙度控制在Ra3.2以内,既可以保证与三角带侧面的足够摩擦力,避免传动打滑造成功率损耗,也不会因为槽面过于粗糙加速三角带侧面的磨损。轮体的两端轮缘做了小尺寸的倒角处理,一方面是去除机加工后的锐边毛刺,避免安装调试时划伤操作人员,另一方面也能在皮带安装时起到导向作用,方便三角带顺利卡入轮槽。轮毂部分的轴向长度按照轴径的1.2倍设计,保证与轴的配合接触面积足够,在频繁正反转的切削工况下,不会出现轮毂与轴的配合松动,同时轮毂端面设置了标准的轴端挡圈安装槽,

  可通过轴端挡圈实现皮带轮的轴向固定,承受皮带张紧时产生的轴向分力,避免轮体在运行过程中出现轴向窜动。在做三维结构建模时,所有的回转面特征均以轮毂内孔的轴线为基准进行同轴度约束,轮槽的型线采用草图旋转切除的方式生成,保证两个轮槽的尺寸一致性,建模过程中预留了动平衡去重的工艺余量,实际生产时可在动平衡工序中根据检测结果在辐板位置去除少量材料,将轮体的动平衡精度控制在G6.3等级以内,满足车床主轴1500r/min最高转速下的平稳运行要求,不会因为轮体不平衡产生额外的振动,影响车床的加工精度。
