气动系统集成式气路分配歧管结构设计

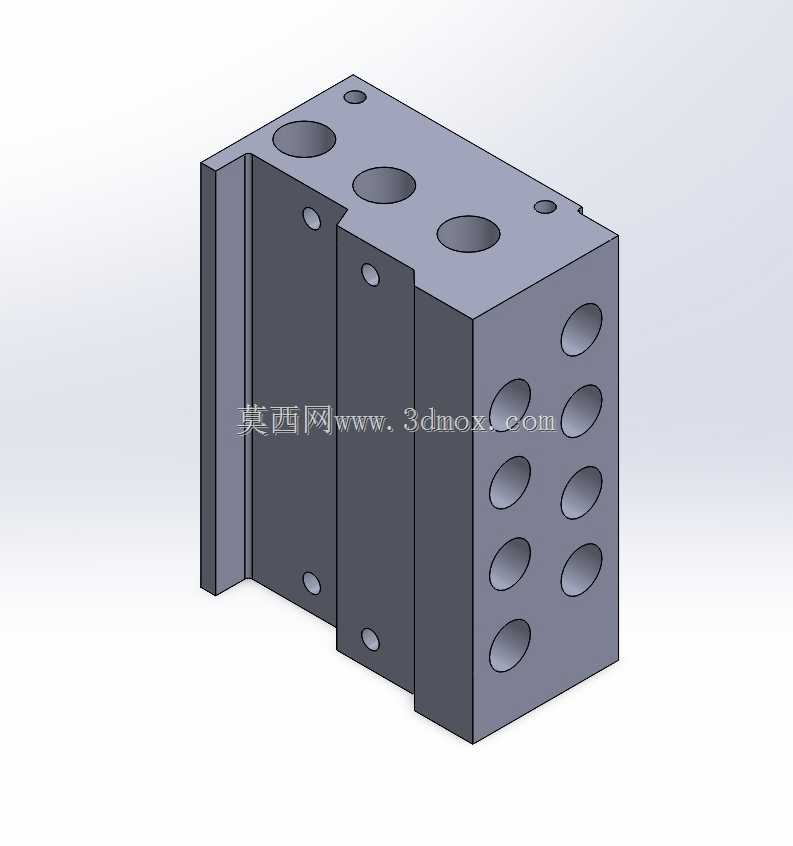

　　在气动控制回路的现场布设场景里，这类集成式歧管是替代零散管路拼接的核心结构件，常见于机床气动夹具回路、自动化产线分气单元、小型气动执行机构的集中供配气场景，相比单路接头逐一组装的配管方式，集成式结构能大幅减少管路接头数量，降低气路泄漏点，同时压缩气路单元的整体安装空间，让设备内部的气路排布更规整，后期维护排查故障时也能减少管路梳理的工作量。从结构设计逻辑来看，这款歧管采用整体式块体加工思路，主体以矩形金属块为基体，将主供气通道、各分支输出通道全部集成在块体内部，避免了外接管路弯折带来的气阻损耗。主进气通道设置在块体顶面，三个大口径通孔对应主气路的接入与跨接，可根据实际气路流量需求选择单端进气或者两端贯通进气的布设方式，

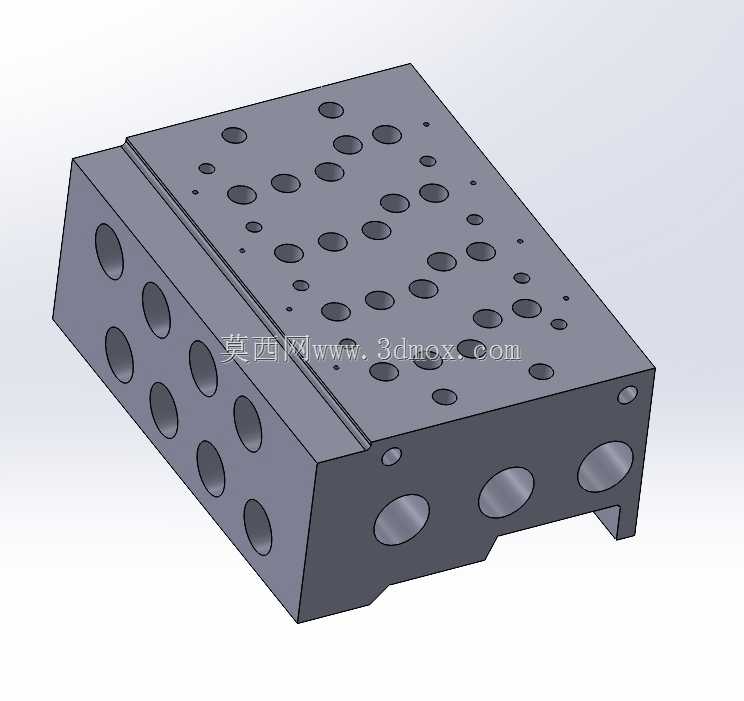

　　顶面的小直径螺纹孔用于安装固定堵头或者压力检测接头，方便现场调试时快速接入压力表监测主路气压。块体的两个相邻侧面排布了多组等规格的输出接口，每一组接口都对应内部独立的分支气路，可直接连接电磁阀或者气动接头，将主路的压缩空气分配到各个独立的气动执行元件，比如气缸、气动夹爪、气吹喷嘴等部件。设计时特意将输出接口采用等间距排布，既符合常规气动电磁阀的安装孔距标准，也能让外接的气管走向保持平行规整，避免不同管路之间的交叉干涉。块体侧面的沉头安装孔用于将整个歧管固定在设备安装面板或者阀组支架上，安装孔的位置避开了内部的气路通道，加工时不会出现钻通气路导致泄漏的问题，同时沉头结构能让固定螺丝的头部完全没入块体表面，不会突出干涉外接元件的安装。

　　从安装边界来看，这款歧管的块体边缘做了直角规整处理，没有突出的外接结构，安装时只需要预留对应矩形轮廓的安装平面即可，各接口的操作空间都预留了足够的扳手拧动余量，在密集排布的阀组里也能顺利完成接头的拆装作业。内部气路的孔道转折处都做了圆弧过渡处理，减少压缩空气在孔道内流动时的局部阻力，降低气压损耗，同时孔道内壁的加工粗糙度控制在合理范围，避免内壁毛刺残留导致气路堵塞或者密封失效。在实际选型适配时，这类歧管的主通道通径要匹配系统总供气流量，分支接口的数量可根据实际控制的执行元件数量选择，不需要额外加装转接块，当需要扩展气路时，也可以通过顶面的贯通孔将多个同规格歧管串联拼接，快速扩展输出路数，不需要重新设计加工整块阀块。

　　相比传统的管式分气结构，这种整体式歧管的抗振动性能更好，在设备运行产生持续振动的工况下，不会出现管路接头松动漏气的问题，长期运行的可靠性更高，也减少了日常维护中紧固接头、更换破损气管的频次。在三维建模过程中，这类歧管的建模重点在于内部气路孔道的布尔运算处理，要确保各个孔道的连通位置准确，同时避免不同分支气路之间出现意外贯通的串气问题，安装孔的位置尺寸要严格匹配常用气动元件的安装标准，接口的螺纹深度要满足接头拧入的密封要求，不能出现螺纹过浅导致密封不足或者螺纹过深钻穿其他孔道的问题。建模时还要注意块体的壁厚设计，尤其是相邻孔道之间的壁厚要满足气压承载要求，避免长期带压运行出现块体开裂的问题，通常在0.8MPa常规气动系统工作压力下，相邻孔道之间的壁厚不小于3mm即可满足强度要求，同时也能控制块体的整体重量，减少安装负载。
