带减速安装端的步进驱动电机结构

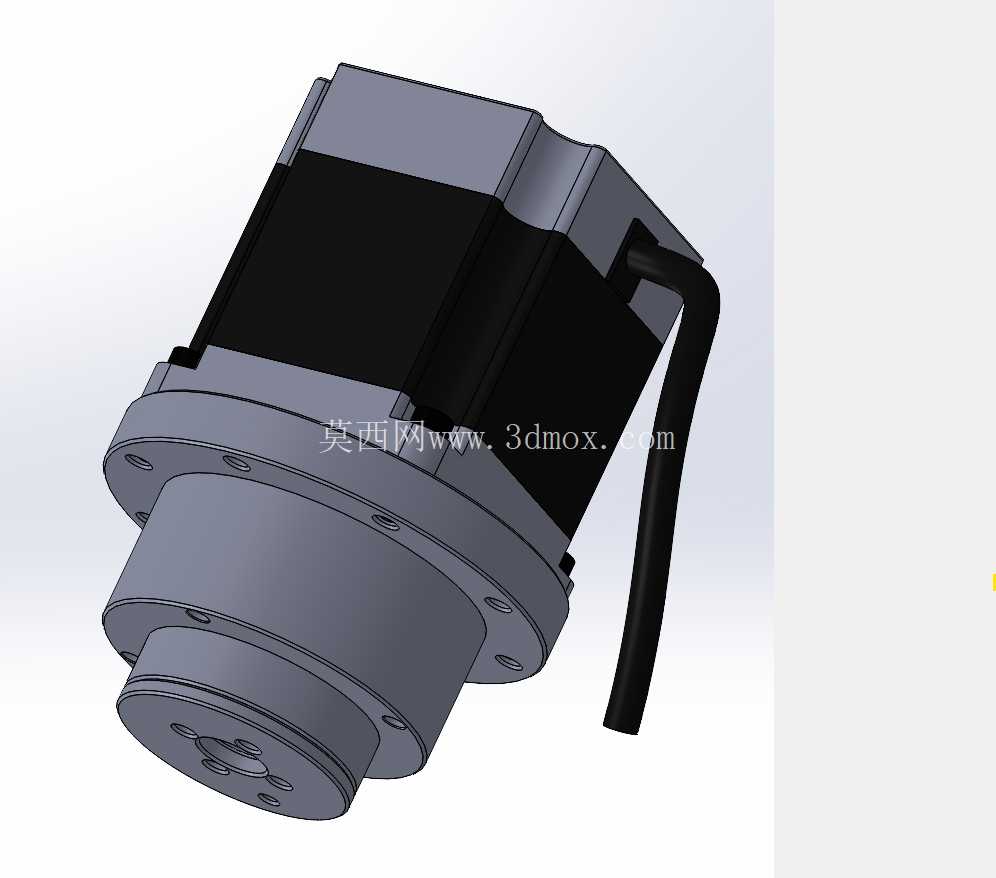

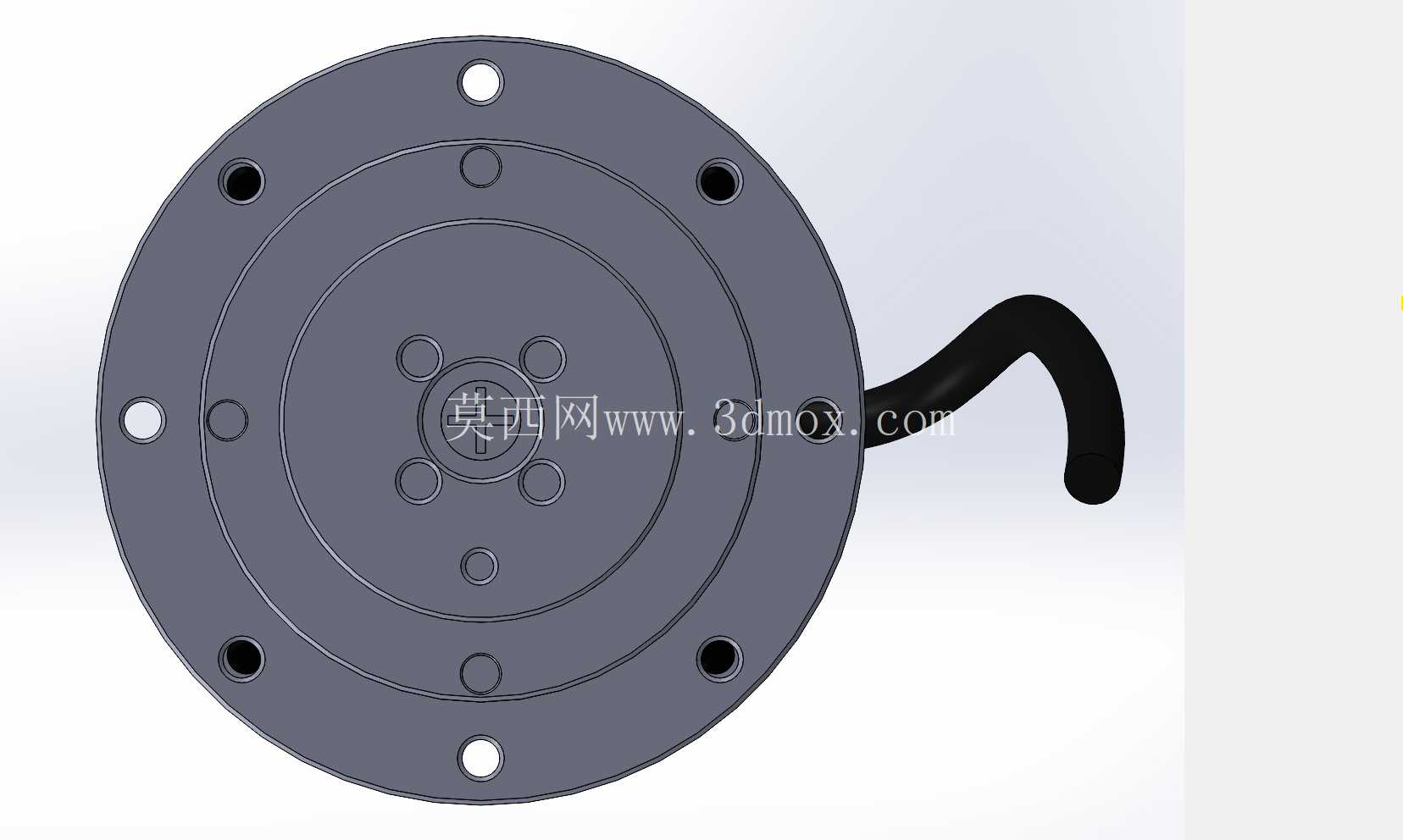

　　做小型自动化设备结构选型的时候，这类带前置安装法兰的步进电机是很常用的动力元件，很多刚入行的结构工程师容易只看电机扭矩参数，忽略安装边界和输出端的配合公差，最后装配的时候才发现干涉或者同轴度超差，返工调整安装座的情况不在少数。这个模型还原的是57系列步进电机搭配行星减速端的一体化结构，前端的法兰安装面是这类电机最核心的装配基准，四个沉头安装孔的位置度公差一般控制在0.02mm以内，安装的时候要注意和设备安装板的贴合面平面度不超过0.03mm，不然锁紧螺丝之后会导致减速端的轴承承受额外径向力，长时间运行会出现异响、输出轴跳动超标的问题。

　　从实际应用场景来看，这类电机常用在小型输送带驱动、精密点胶设备的位移轴、3C产品组装工位的转台分度、小型包装设备的送料机构上，相比不带减速的普通步进电机，它的输出扭矩更大，低速运行的时候不会出现明显的共振区，搭配细分驱动器可以做到很平稳的低速运转，适合需要低速大扭矩、定位精度要求在0.1度左右的工况。设计这个结构的时候，首先要考虑的是电机本体和减速端的同轴度配合，电机的输出轴和减速箱的输入轴通过联轴器连接的时候，要预留0.5-1mm的轴向窜动间隙，避免热胀冷缩或者加工误差导致轴端顶死，很多新手建模的时候会把两个轴做的完全贴合，实际加工装配的时候很容易出问题。

　　外形尺寸上，电机本体的截面是57mm见方的标准尺寸，前端减速端的法兰直径比电机本体稍大，输出轴的轴径是8mm，带3mm的键槽，安装的时候要注意配套的同步轮或者联轴器的键槽公差，一般选H7/k6的过渡配合就足够，过盈量太大的话装配的时候会敲坏输出轴的轴承，过松的话正反转切换的时候会有回程间隙。出线端的位置在电机侧方，建模的时候要预留出线的弯折半径，一般线缆的弯折半径不小于线缆直径的5倍，设备布线的时候不能把线缆拉的太紧，不然设备运行震动的时候容易把线芯扯断，尤其是频繁正反转的工位，线缆还要加拖链保护。

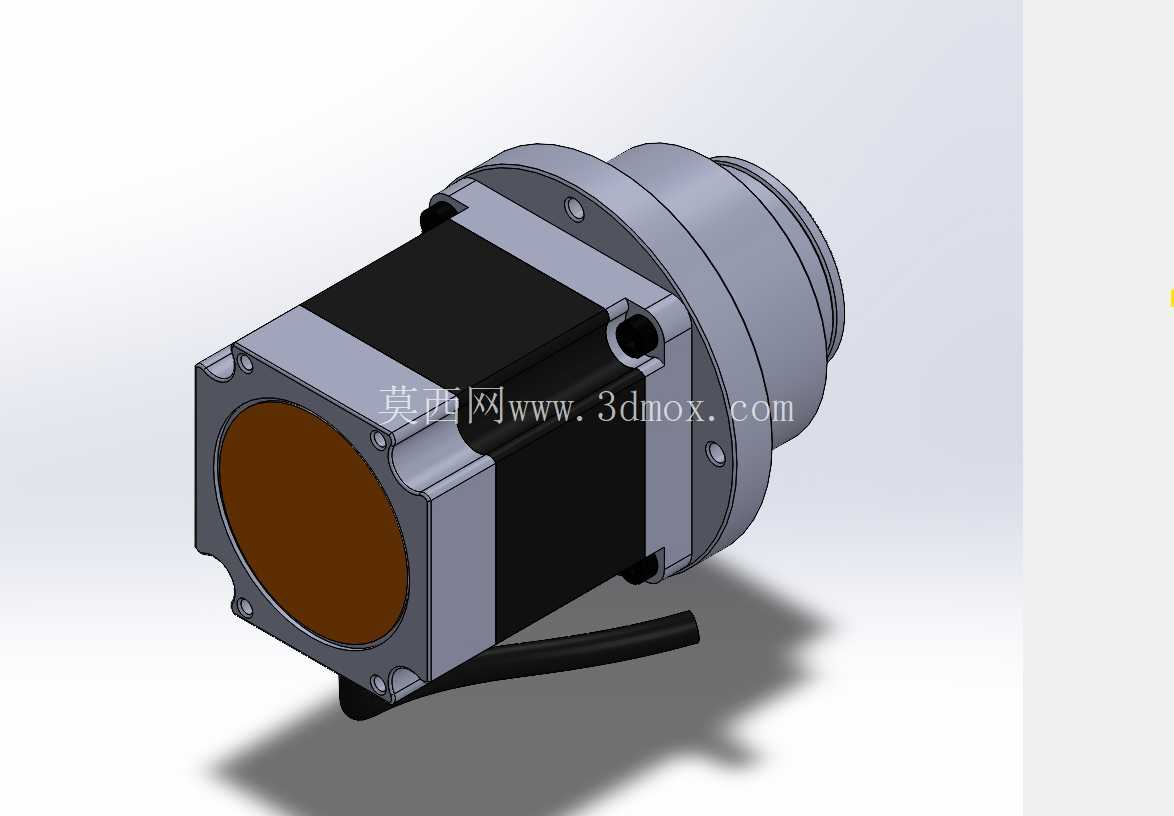

　　从结构设计的细节来看，电机后端的端盖预留了编码器的安装位置，如果后续需要做闭环控制，可以直接加装磁电编码器，不用改动整体安装尺寸，这点在做设备迭代的时候很方便，不用重新设计安装座。前端减速端的密封采用的是骨架油封，能防止日常运行的时候灰尘、切削液进入减速箱内部，适合有少量切削液飞溅的机床上料工位使用，不过要注意如果是长期在有腐蚀性气体的环境下使用，还是要额外做防腐防护，普通的骨架油封耐腐蚀性有限。安装边界上，电机本体的长度加上减速端的总长度要在设计的时候提前核算，尤其是安装在设备内部的话，要预留至少10mm的散热空间，不能把电机完全包裹在密闭的空间里，步进电机运行的时候会发热，密闭环境下温度过高会导致电机退磁，扭矩下降。很多人做结构设计的时候容易忽略电机的发热问题，把电机紧贴着其他不耐热的零部件安装，比如塑料件、橡胶线缆，长时间运行之后温度升到七八十度，会把塑料件烤变形，线缆外皮老化开裂。另外输出轴的径向负载也要提前核算，这类小功率减速电机的输出轴允许径向负载一般在100N以内，如果是直接驱动滚轮或者输送带的话，要计算张紧力带来的径向负载，超过允许值的话要额外加支撑轴承，不能让电机的输出轴承受额外的径向力，不然会大幅缩短轴承的使用寿命。建模的时候把各个零件的配合公差都标注清楚，比如安装孔的沉头深度、输出轴的台阶长度、法兰面的止口尺寸，这些细节都是实际加工装配的时候必须要注意的，止口的配合一般选H7/h6的间隙配合，既能保证同轴度，又方便装配的时候拆装。很多三维模型只做了外形，没有把这些关键的装配特征做出来，实际用来做结构干涉检查的时候就会出问题，比如沉头孔深度做浅了，螺丝锁不到位，止口尺寸做小了，法兰面贴不紧，这些细节在实际工程里都是会直接影响装配效率的。
