CA6140机床外侧喷气式进气歧管结构设计

　　在普通卧式车床的切削加工场景中，尤其是CA6140这类通用机床进行铸铁件、铸钢件的粗加工工序时，切削区域会产生大量细碎切屑与粉尘，若仅依靠常规的冷却润滑液冲淋，很难完全清理干净导轨面、卡盘缝隙以及刀架安装槽内残留的细小切屑，这些残留切屑一旦进入机床运动副间隙，长期磨损会直接导致导轨精度下降、刀架进给卡顿，甚至影响主轴的回转精度。外侧喷气式进气歧管作为机床外接气动清理系统的核心气路分配部件，其作用是将外接压缩空气稳定分流至各个预设的喷气点位，在切削过程中或工序间隙形成定向高速气流，精准吹扫切削区域的残留切屑与粉尘，避免硬质颗粒进入机床精密配合面，同时也能减少操作工人手动清理的频次，降低被尖锐切屑划伤的风险。

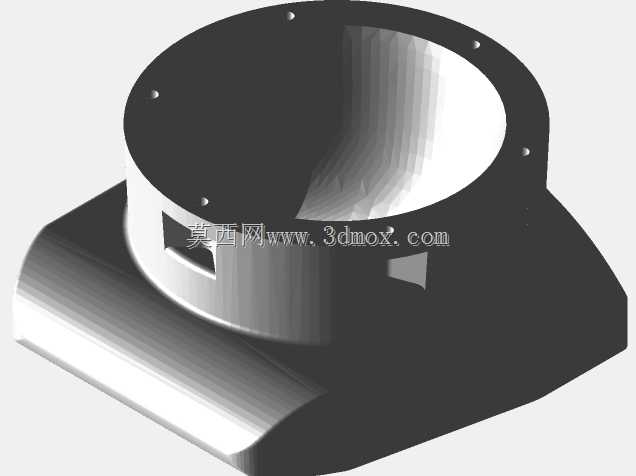

　　从实际安装适配角度来看，该进气歧管的安装基准完全匹配CA6140车床主轴箱外侧的预留安装位，底部的异形安装面与主轴箱外壁的铸造曲面完全贴合，安装时通过法兰盘上均匀分布的六个内六角螺栓孔实现紧固，螺栓孔的位置度公差控制在0.1mm以内，确保安装后歧管的出气方向不会出现偏移，避免气流吹扫到非目标区域造成冷却润滑液飞溅。歧管上部的圆形腔体为稳压腔设计，压缩空气从侧方的进气接口进入腔体后，会在腔体内完成压力均衡，避免因气源压力波动导致各个出气口的气流速度不均，稳压腔的内壁做了圆弧过渡处理，没有直角死角，能够减少气流在腔体内的压力损失，同时也避免长期使用过程中粉尘在腔体内堆积造成气路堵塞。

　　在结构设计层面，该歧管的侧部分别设置了两个不同朝向的出气接口，其中一个接口朝向卡盘与工件的装夹区域，主要负责吹扫工件加工表面与卡盘卡爪缝隙内的切屑，另一个接口朝向刀架与导轨的衔接位置，负责清理导轨面上散落的切屑，两个出气接口都预留了标准的快插接头安装位，可以根据实际加工需求更换不同口径的喷嘴，调整气流的覆盖范围与吹扫力度。歧管的壁厚设计经过反复验证，主体壁厚设置为3mm，既能够承受0.6-0.8MPa的常规车间压缩空气压力，不会出现鼓胀变形或者开裂的问题，同时也不会因为壁厚过大增加不必要的重量，给主轴箱外壁造成额外的负载。考虑到机床加工现场存在切削液喷淋、油雾侵蚀的问题，歧管的外表面不需要做额外的涂装处理，直接采用与机床本体一致的铸铁材质加工成型，具备良好的耐油、耐切削液腐蚀性能，长期使用也不会出现锈蚀脱落的问题，避免锈蚀碎屑掉落到机床导轨上造成额外磨损。

　　从气路匹配的角度来说，该进气歧管的进气接口尺寸匹配车间常规的8mm气动软管，不需要额外加装转接头就可以直接接入车间现有压缩空气管路，稳压腔的容积经过计算，能够同时满足两个出气口的气流流量需求，当两个出气口同时开启时，气流压力损失不超过0.1MPa，完全能够满足切屑吹扫的力度要求。在实际使用过程中，该歧管可以配合机床的气动控制系统实现联动，当主轴停止转动、刀架退回到安全位置后自动开启吹气，也可以通过手动阀控制吹气时机，适配不同的加工工序需求。不同于普通的直通气路接头，该歧管的异形安装结构完全贴合机床外壁，不会突出到机床的操作空间内，避免在工人装卸工件、更换刀具时造成磕碰，同时所有的连接位置都设置了密封槽，安装时加装O型密封圈就可以实现良好的气密性，不会出现压缩空气泄漏导致的压力不足问题，也不会因为漏气产生额外的车间噪音。
