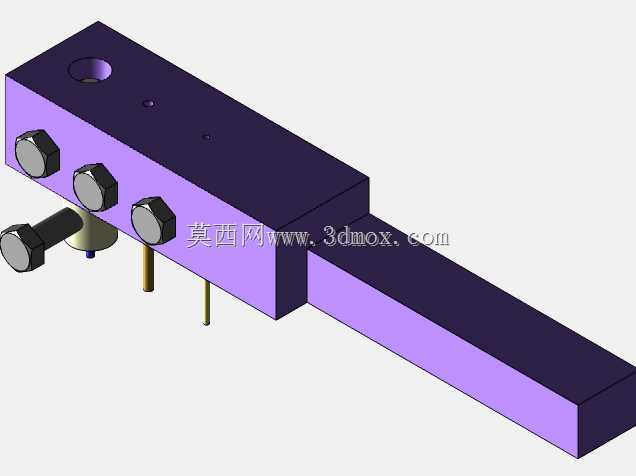

CA6140车床配套钻夹刀座结构设计

　　在普通卧式车床的孔加工工序拓展场景中，这类配套CA6140车床使用的钻夹刀座，是解决车床尾座行程不足、多工位孔加工换刀效率低问题的核心辅具。日常车间里做轴类、盘类零件的端面钻孔、中心孔加工、小直径铰孔工序时，不需要反复拆装尾座钻夹头，直接将该刀座安装在车床四方刀架上，就能完成钻头的装夹定位，大幅缩短换刀辅助时间，尤其适配中小批量零件的多工序连续加工场景。

　　从功能特性来看，该刀座的核心作用是为直柄、锥柄钻头提供稳定的装夹基准，装夹后钻头轴线与车床主轴轴线的同轴度控制在0.02mm以内，能够避免钻孔时出现偏斜、孔径超差、孔壁粗糙度不达标的问题。刀座本体采用45号钢调质处理，装夹部位做了局部淬火硬化，硬度达到HRC40-45，长期装夹拆卸钻头不会出现夹持面磨损、定位间隙变大的问题，能够承受钻削过程中的轴向进给力与切削扭矩，不会出现钻头打滑、刀座移位的情况。

　　设计这款刀座时，首先要匹配CA6140车床四方刀架的安装尺寸，刀座的安装定位面与四方刀架的装夹槽做公差配合，安装时不需要额外加装垫块，直接通过刀架螺栓压紧即可完成定位，安装后钻头的中心高与车床主轴中心高完全重合，不需要额外调整中心高垫片，降低现场安装调试的难度。刀座的钻夹安装孔采用莫氏锥孔设计，能够适配标准莫氏锥柄的钻夹头，也可以通过变径套适配不同直径的直柄钻头，夹持范围覆盖1mm-13mm直径的常用钻头，覆盖日常车削加工中绝大多数小孔加工的刀具规格。

　　从安装边界来看，刀座的整体外形尺寸做了紧凑化设计，安装在四方刀架上之后，不会与卡盘、尾座、车床中拖板产生运动干涉，刀架回转换刀时，刀座的外轮廓不会碰撞到机床的其他部件，能够满足四方刀架四个工位同时安装不同刀具的使用需求，比如其他工位可以安装外圆车刀、端面车刀、切断刀，钻夹工位只在需要孔加工时转到工作位置，不需要反复拆装刀座。刀座的排屑空间做了预留设计，钻削过程中产生的铁屑能够顺着刀座的斜面排出，不会堆积在装夹部位造成钻头卡滞、刀座磨损的问题。

　　在实际加工使用中，这款刀座除了装夹钻头之外，也可以适配装夹丝锥、铰刀等孔加工刀具，完成攻丝、铰孔的工序，拓展了普通车床的加工范围，不需要额外购置专用的车床攻丝夹具、铰孔夹具。刀座的夹紧机构采用侧向锁紧螺钉设计，锁紧力足够且操作方便，用普通内六角扳手就能完成刀具的锁紧与松开，换刀时间比传统尾座钻夹头缩短60%以上，尤其在加工需要多个孔位的盘类零件时，配合刀架的自动转位，能够实现工序的连续加工，减少人工操作的辅助时间，提升设备的加工效率。

　　设计过程中也充分考虑了日常维护的便利性，刀座的所有装夹面都做了倒角处理，清理铁屑时不会划伤操作人员，锥孔内部做了防锈处理，长期闲置不会出现锈蚀卡滞钻头的问题，锁紧螺钉采用标准件，出现磨损后可以直接替换同规格的标准螺钉，不需要整体更换刀座，降低车间的辅具使用成本。针对CA6140车床的主轴转速范围，刀座做了动平衡校核，在车床常用的300-1000r/min钻削转速下，不会出现明显的振动，能够保证钻孔的加工精度，也不会因为振动导致刀架螺栓松动，提升加工过程的安全性。
