CA6140机床用过程适配器结构设计

　　在普通车床的加工工序流转场景里，这类适配部件承担着不同工位工装、刀具与主轴端的衔接过渡作用，是机床加工环节里保障工序衔接精度、减少工装换装耗时的关键衔接件。从实际加工场景来看，CA6140作为应用极广的普通卧式车床，日常加工中会涉及钻孔、铰孔、攻丝、套料等多类工序切换，不同工序对应的工装连接端尺寸、定位基准存在差异，若每次换装都重新调整主轴端装夹结构，不仅会拉长单件加工的辅助时间，反复拆装带来的定位面磨损还会逐步累积装夹误差，最终影响成批零件的加工一致性。这款过程适配器的设计，正是针对这类工序切换的痛点，将多类工装的衔接接口集成在单一适配组件上，通过标准化的安装法兰与车床主轴端定位基准匹配，上端的方形安装板预留了统一的螺栓连接孔位，可根据当前加工工序快速对接对应的工装模块，无需反复拆卸适配器与主轴的连接结构，从根源上减少重复定位带来的误差。

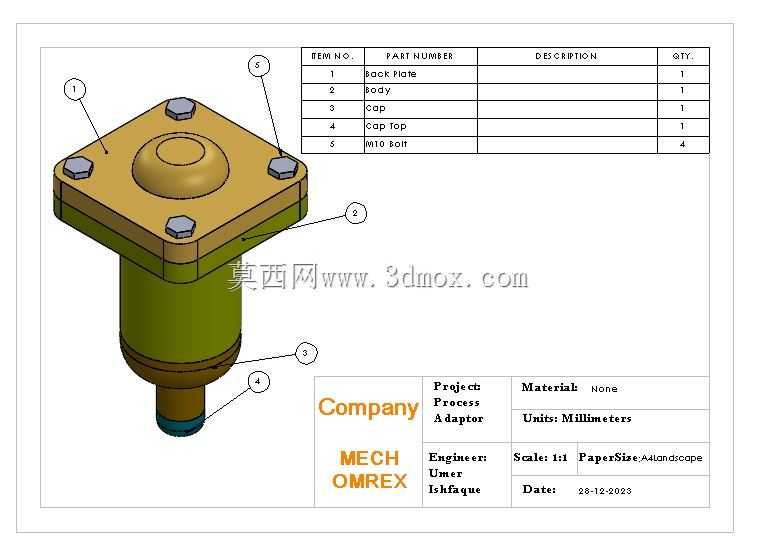

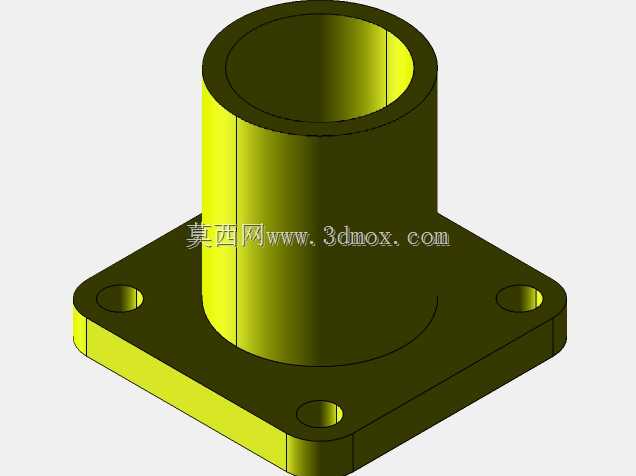

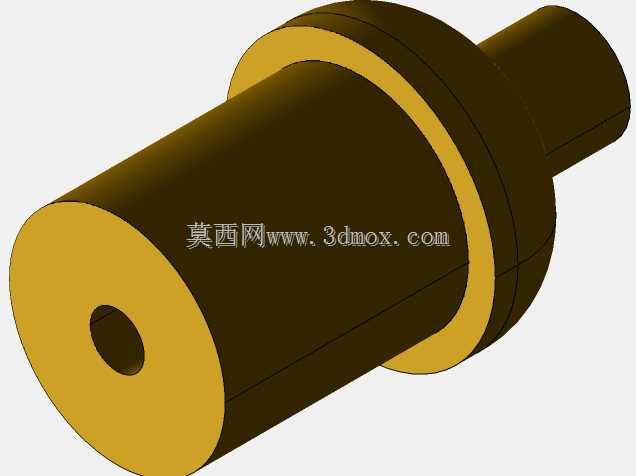

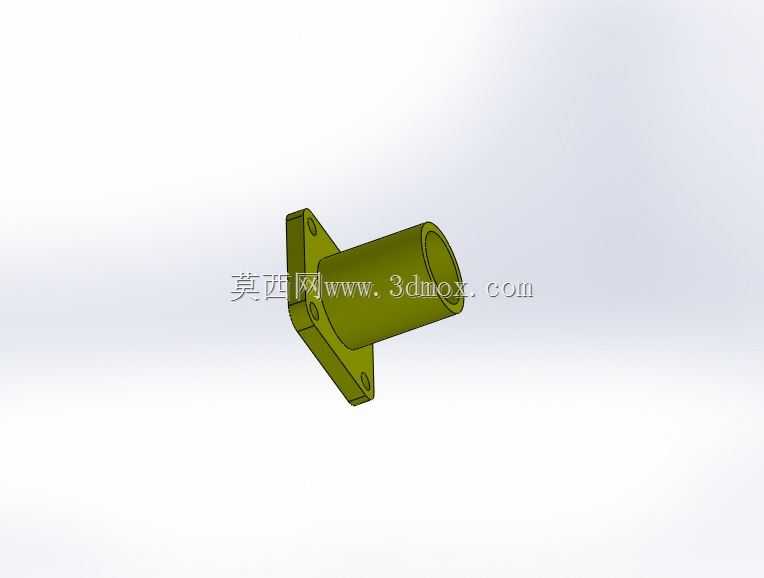

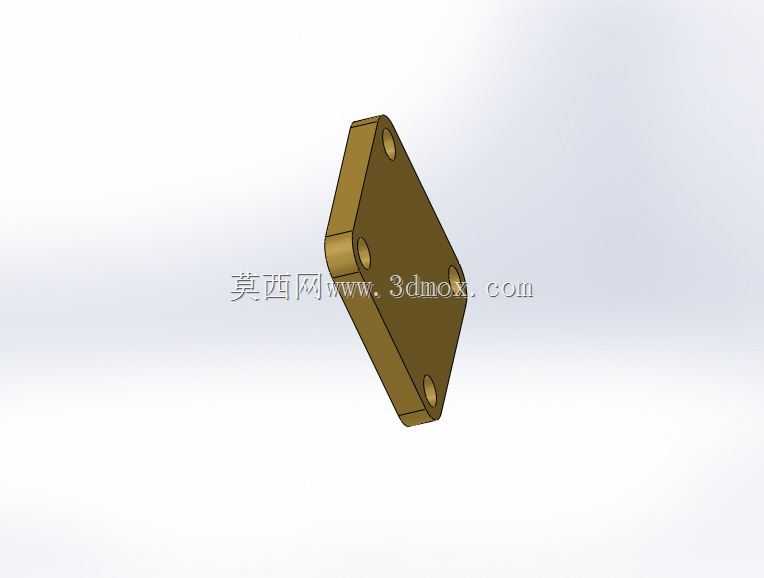

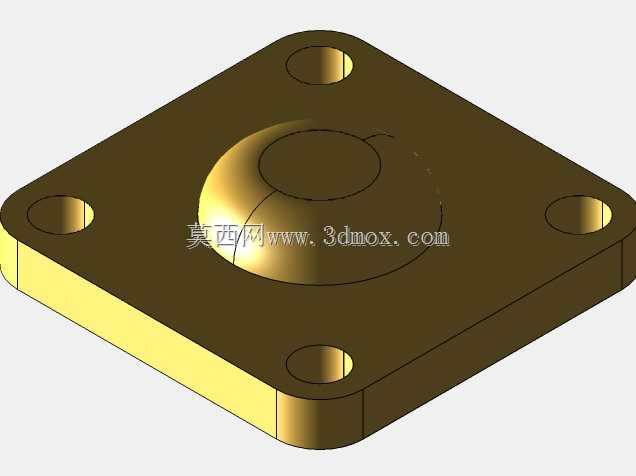

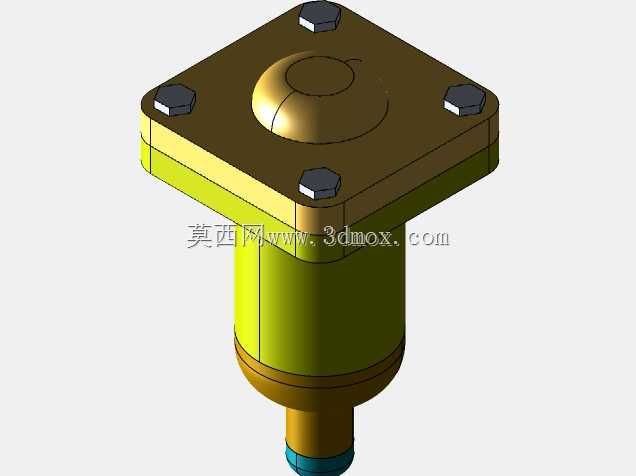

　　从结构设计逻辑来看，整个组件采用分层装配的思路，底部的柱体主体作为核心承载结构，外圆做了阶梯式设计，靠近下端的细轴段直接与车床主轴端的内孔配合，配合段的圆柱度、同轴度公差严格控制在IT6级以内，保证适配器安装后与主轴回转中心的重合度，避免高速回转时出现偏摆震颤。柱体与上端方形安装板之间采用止口定位结构，方形板的四个角预留了内六角螺栓的安装沉孔，螺栓穿过沉孔后与柱体上端的螺纹孔锁紧，止口的配合间隙控制在0.02mm以内，既保证方形板与柱体的连接刚性，也方便在方形板出现磕碰损伤时单独更换，无需报废整个主体部件。方形板上方设置的盖帽结构，一方面对内部的连接腔体起到密封防护作用，避免加工过程中的切削液、铁屑进入配合缝隙造成卡滞，另一方面盖帽的圆弧顶面设计不会形成积屑死角，日常清理时只需用压缩空气吹扫即可带走表面附着的切屑，减少维护清理的工作量。

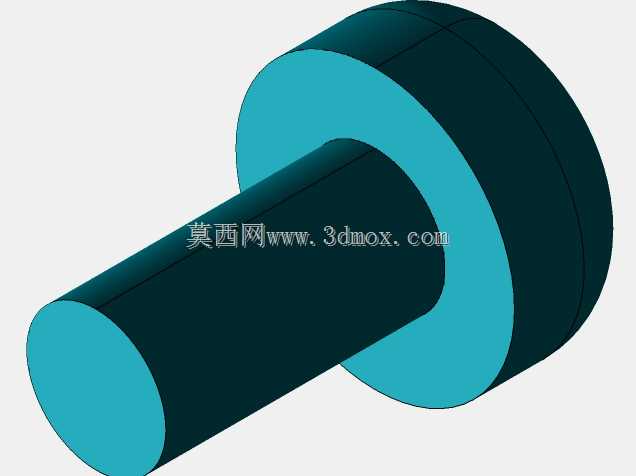

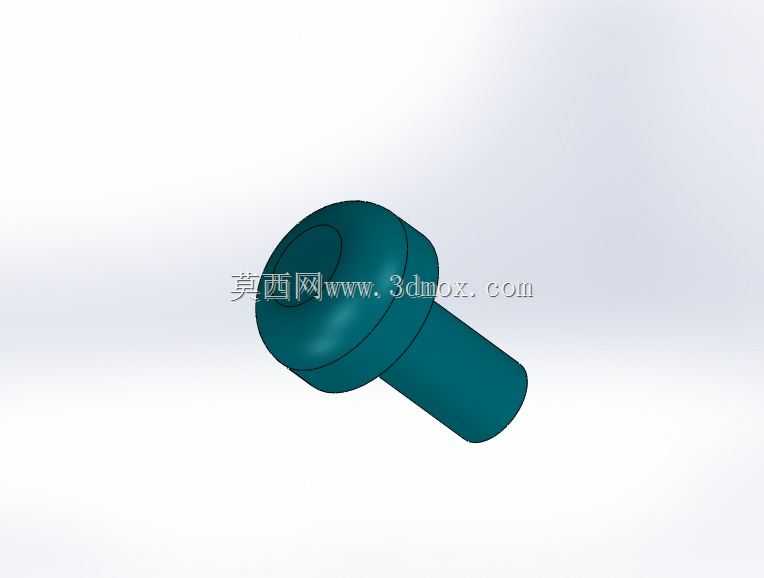

　　从安装边界与尺寸适配角度来说，这款适配器的方形安装板边长、底部配合轴径完全匹配CA6140车床主轴端的标准安装尺寸，整体轴向长度经过核算，安装后不会超出车床刀架的最大行程范围，刀架在做纵向、横向进给运动时不会与适配器本体产生运动干涉。四个角的连接螺栓采用标准M10规格，属于车床维修装配中最常备的紧固件规格，现场维护时无需准备特殊规格工具即可完成拆装。装配完成后整体组件的回转部分经过动平衡校核，在车床常用的0-1500r/min转速区间内运转平稳，不会因为适配器本身的不平衡量带来额外的振动，保障加工表面的粗糙度达标。

　　在实际使用场景中，这类适配器除了承担工序工装的衔接作用，还可作为专用夹具的过渡连接座，当加工异形结构零件、无法直接用卡盘装夹时，可将专用夹具通过螺栓固定在适配器的方形安装板上，利用适配器与主轴的高同轴度定位，直接带动夹具与工件做回转运动，省去了复杂夹具与主轴端的适配调整环节。设计时也充分考虑了长期使用的磨损补偿问题，所有与工装、主轴配合的定位面都做了高频淬火处理，表面硬度达到HRC45-50，抗磨损能力远高于普通调质钢材，长期反复拆装也不会轻易出现定位面拉伤、尺寸超差的问题。组件的各零件之间都设置了可靠的防松结构，螺栓连接位置加装了防松垫圈，盖帽与主体之间采用过盈配合加密封胶的方式固定，即便在断续切削、冲击载荷较大的加工工况下，也不会出现连接件松动、组件错位的问题，能够稳定保障加工过程的定位精度。
