踏板车用CVT变速传动轮带组合结构

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721723
  • 踏板车用CVT变速传动轮带组合结构

  这套CVT传动结构主要适配小排量踏板类动力设备,是无级变速系统里直接承担动力传递、速比切换的核心执行部件,日常工况下需要持续承受动力输入端的扭矩波动,同时兼顾低速大扭矩输出、高速巡航低转速的匹配需求,在民用通勤类两轮动力设备上应用极广,日常使用中要应对频繁的启停、转速快速拉升、负载动态变化的复杂场景,对部件的配合精度、耐磨性能都有比较高的要求。

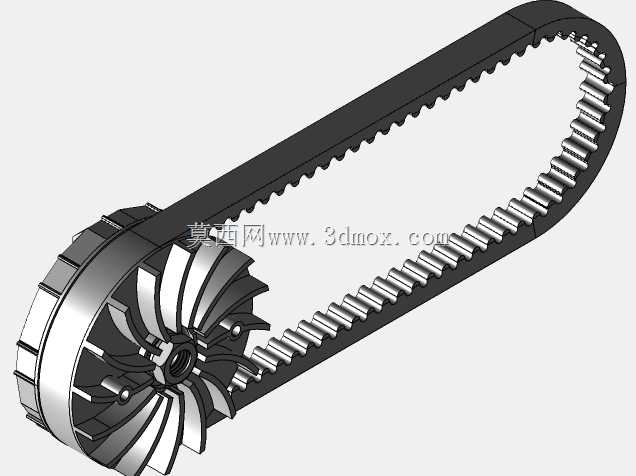

  从结构组成来看,这套组件包含主动变速带轮、专用齿形传动带两个核心部分,主动轮侧集成了离心式调速结构,轮片的开合角度直接决定传动带的工作半径,随着输入转速提升,离心机构推动活动轮片向固定侧靠拢,将传动带向外推挤,逐步提升传动比,实现转速升高时的自动升档效果,整个过程没有固定档位的顿挫感,动力输出线性平顺,非常适合通勤场景下的频繁变速需求。齿形传动带采用内侧同步齿结构,和带轮的锥面、齿槽紧密贴合,相比平皮带能传递更大的扭矩,避免高负载下的打滑问题,带体本身采用耐屈挠的复合材质,可适应长期反复弯折的工作状态,减少长期运行后的拉伸变形量。

  设计过程中首先要匹配动力输出端的安装接口,主动轮的中心轴孔需要和动力输出轴的尺寸、花键参数完全契合,保证扭矩传递过程中没有旷量,轮体的整体外径要控制在传动箱的内部空间边界内,避免轮片转动时和箱体内壁、周边附件发生运动干涉。活动轮片的滑动行程经过精准核算,要覆盖最低速到最高速的全部速比范围,低速状态下传动带处于主动轮最小工作半径位置,此时能获得最大的传动比,保证起步阶段有足够的扭矩输出,带动设备从静止状态快速启动;当转速逐步升高到巡航区间,活动轮片推动传动带到最大工作半径位置,此时传动比最小,输出端转速维持在较低区间,降低运行损耗。

  传动带的长度参数需要和主从动轮的中心距严格匹配,安装后要保证合适的张紧度,既不能过紧增加轴承受力,也不能过松导致传动过程中出现跳齿、打滑问题。带的齿形参数要和带轮锥面的啮合角度完全对应,保证运转过程中齿面受力均匀,避免局部应力集中导致的齿部过早磨损。主动轮上的离心配重块重量、弹簧预紧力经过匹配调校,能让速比变化的转速区间符合日常通勤的动力需求,起步阶段转速攀升到设定阈值后才开始逐步变速,避免低转速下变速导致的动力疲软,高速阶段变速完成后能维持稳定的传动比,不会因为路面微小的负载变化就频繁调整速比,提升运行的平顺性。

  轮体本身的扇叶结构是兼顾散热需求的设计,轮片转动过程中扇叶会带动周边空气流动,带走传动带和轮面摩擦产生的热量,避免长期高负荷运行下带体温度过高出现材质老化、性能下降的问题,这种集成式的散热结构不需要额外增加散热部件,就能有效控制传动箱内的工作温度,提升整套传动部件的使用寿命。轮体的材质选择兼顾了强度和轻量化要求,固定轮片和活动轮片的工作面有足够的硬度,抵抗传动带长期摩擦带来的磨损,内部的滑动衬套采用低摩擦系数的材质,保证活动轮片轴向移动时顺畅无卡滞,不会出现速比切换卡顿的问题。

  实际安装时需要注意活动轮片的滑动方向,保证离心机构的运动轨迹没有卡阻,传动带安装时要确认齿面和带轮啮合到位,不能出现翻折、偏位的情况,安装完成后手动转动轮体检查是否有运动干涉,确认全行程内活动轮片移动顺畅,传动带在最小、最大工作半径位置都能和轮面完全贴合。日常运行中这套结构不需要额外的复杂维护,只需要定期检查传动带的磨损情况、张紧度是否正常,就能保证长期稳定运行,相比有档变速结构,这套CVT组件结构更简单,操作门槛更低,非常适合民用通勤类动力设备的使用需求。
