PCBA功能测试工装治具结构设计

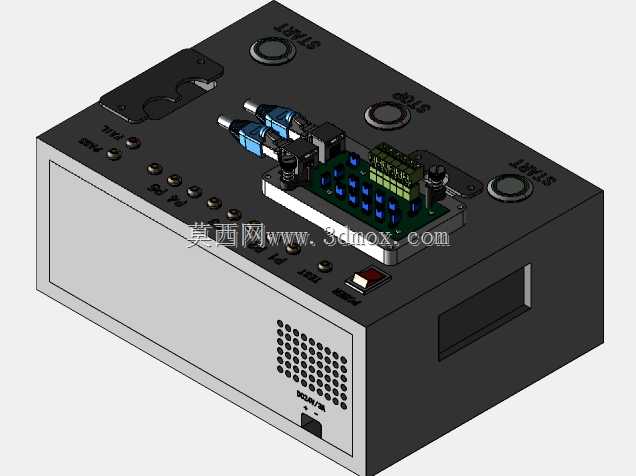

　　在电子制造产线的板卡检测环节，这类PCBA测试治具是量产阶段不可或缺的工位配套装备，主要承担电路板出厂前的功能通断、信号导通、接口匹配验证工作，替代人工逐点表笔检测的低效操作，把单块板卡的检测时长压缩到十秒级别，同时避免人工检测带来的误判、漏测问题，适配中小批量多批次的PCBA量产检测需求。从结构设计逻辑来看，整个治具采用箱体式集成布局，下半部分为封闭的电气容纳腔，侧面预留散热格栅与走线开口，内部可容纳测试所需的转接电路板、信号调理模块、供电单元，将所有走线与电气元件封闭在金属壳体内，既可以隔绝车间内的粉尘、焊锡渣掉落引发的短路风险，也能屏蔽外界电磁信号对测试数据的干扰，保证测试结果的稳定性。治具上表面为操作工作面，

　　设置了带定位销的PCBA放置区，对应待测板的测试点布置弹性测试探针，当待测板放置到位后，探针可精准接触板卡上的测试焊盘，无需额外焊接引线即可完成信号连通；操作面同时集成了状态指示灯、控制按钮、外接接口，操作人员放置板卡后按下启动按键即可自动完成全项测试，通过面板上的指示灯直观判定合格与否，不需要额外外接测试仪表读取数据。接口区域预留了标准通讯接插件，可直接对接产线的MES系统，自动上传每块板卡的测试数据，实现检测数据的可追溯，适配数字化产线的管理要求。从安装边界来看，治具整体采用台式放置设计，底部预留防滑脚垫，可直接放置在标准防静电工作台上使用，不需要额外的安装固定结构，整体重量控制在单人可搬运的范围内，方便产线换型时快速移位更换；

　　操作面的高度符合人工坐姿操作的人机工程要求，所有按键、接口都布置在操作人员伸手可及的范围内，减少操作过程中的多余动作。结构设计上充分考虑了工装的耐用性，接触部位采用耐磨金属材质，探针座设计为可快拆结构，当探针磨损后可单独更换，不需要整体拆解治具，降低后期维护成本；箱体采用拼接式钣金结构，拆解维护时只需拆开侧面的固定螺丝即可接触内部电气元件，不需要完全破坏整体结构。针对不同型号的PCBA测试需求，治具的上测试面板设计为可更换结构，换产时只需更换对应型号的探针面板与定位销，即可快速适配新的板卡测试需求，减少重复制作整套治具的成本投入。治具表面做了防静电喷塑处理，避免静电击穿PCBA上的精密芯片，符合电子制造车间的防静电作业要求；

　　侧面的散热开孔采用错位格栅设计，既保证内部电气元件的散热通风，又避免较大的杂物落入箱体内部引发故障。操作区域的标识采用激光蚀刻工艺，长期使用不会出现标识磨损脱落的问题，操作人员可快速识别各个按键、接口的功能，减少误操作概率。
