蜗轮蜗杆可调角度铣削加工夹具结构

　　在常规机加工车间的铣削、钻孔工序里，经常会遇到带倾斜角度特征的工件加工需求，比如斜孔、斜面、带倾角的槽类结构，这类加工如果单纯靠工件打表找正、垫塞规调角度，不仅单次装夹准备时间长，批量加工时的角度一致性也很难保证，一旦切削过程中工件受切削力发生位移，整批工件的角度公差就会超差，后续返修甚至报废的成本很高。这款角度可调的铣削夹具，就是针对这类斜向加工场景设计的专用工装，适配传统立式铣床、炮塔铣以及中小型数控铣床的工作台安装，不需要额外改造机床原有结构，就能实现工件装夹面的角度无级调整，满足不同倾斜角度的铣、钻、铰工序加工需求。

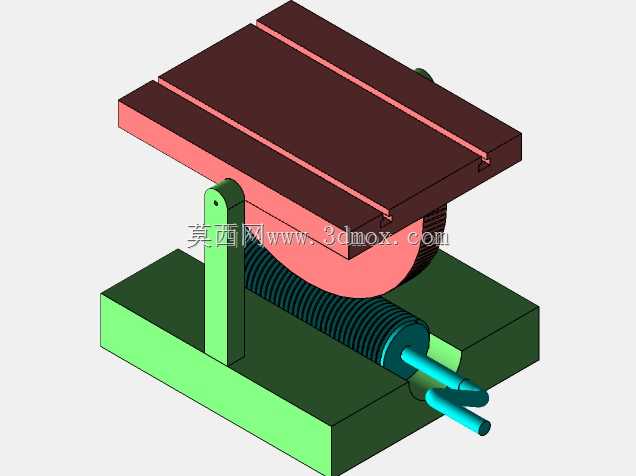

　　从结构设计逻辑来看，整套夹具采用蜗轮蜗杆副作为角度调整的核心传动与自锁结构，底部是整块的安装基座，基座上设置有对称的两个支撑立板，用来铰接上方的工作台安装座，铰接轴的轴线与蜗轮的回转轴线完全重合，保证工作台转动时的同轴度，不会出现偏摆卡滞的问题。工作台部分采用和常规机床工作台一致的T型槽结构，槽宽适配通用的机床压板、T型螺栓，不管是平口钳、精密台钳这类通用夹具，还是定制的工件专用定位工装，都可以直接固定在工作台上，不需要额外加工转接板，适配性很强。蜗杆部分伸出基座的一端设计有四方头结构，可以用标准棘轮扳手或者套筒直接转动，转动蜗杆时就会带动和工作台铰接座固连的蜗轮转动，从而实现工作台的角度倾斜调整，蜗轮蜗杆的传动比设计得比较大，转动时的进给量很精细，调整角度时可以做到很精准的微调，不需要反复打表核对。

　　自锁特性是这套夹具设计里最核心的功能点，蜗轮蜗杆副本身具备反向自锁能力，也就是说只能通过蜗杆带动蜗轮转动，蜗轮受外力时无法驱动蜗杆回转，这就意味着当角度调整到位之后，不需要额外增加锁紧销、压紧块这类锁紧结构，仅靠蜗轮蜗杆的自锁力，就能承受铣削、钻孔过程中产生的切削冲击力，加工过程中不会出现角度偏移，完全不需要人工在加工过程中反复紧固调整，大幅降低了操作工人的装夹劳动强度，也避免了锁紧结构松动带来的加工质量风险。

　　安装边界方面，底部基座的底面做了全平面精磨处理，平面度控制在0.02mm以内，和机床工作台贴合时不会出现间隙，基座四周预留有U型安装槽，槽的间距适配多数中小型铣床的工作台T型槽间距，安装时直接用T型螺栓穿过U型槽压紧在机床工作台上即可，不需要做额外的定位修配。工作台的尺寸设计兼顾了加工范围和整体刚性，台面长度和宽度可以覆盖常规中小型零件的装夹需求，不会因为台面过小限制工件尺寸，也不会因为台面过大导致整体结构笨重，调整角度时操作费力。角度调整范围覆盖了机加工中最常用的0到45度倾斜区间，完全可以满足绝大多数斜面、斜孔的加工需求，当角度调整到0度时，工作台面和机床工作台面完全平行，也可以作为普通的垫高工作台使用，拓展了工装的使用场景。

　　在实际使用过程中，调整角度时只需要先松开基座上的辅助锁紧螺钉（如果加工时切削力特别大，可以在角度调好后拧紧辅助锁紧螺钉进一步提升刚性），用扳手转动蜗杆端的四方头，同时配合百分表或者角度尺核对工作台的倾斜角度，调到需要的角度之后，就可以装夹工件进行加工，整个调整过程只需要几分钟，比传统的垫块找正方式效率提升数倍，而且蜗轮蜗杆的传动间隙在设计时做了消隙处理，调整时没有空程，角度重复定位精度可以控制在0.05度以内，批量加工时的角度一致性非常好。整套结构的受力路径设计得很合理，切削力从工作台传递到铰接支撑立板，再直接传递到底部基座和机床工作台，蜗轮蜗杆副只需要承担角度调整和自锁的受力，不会承受主要的切削载荷，长期使用也不会出现蜗轮齿面磨损导致的精度下降问题，使用寿命很长。
