法兰连接Y型多压力等级管道过滤器

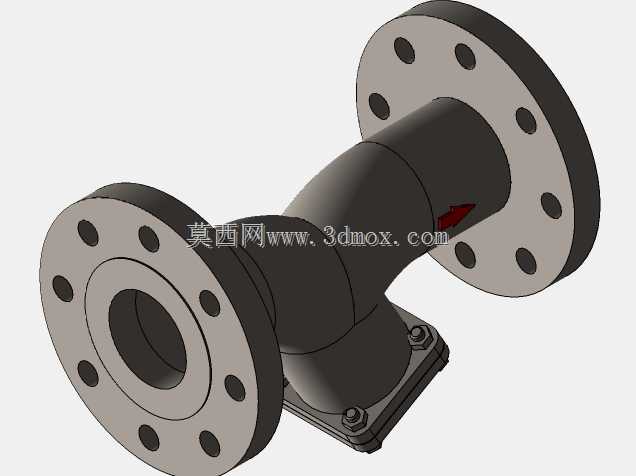

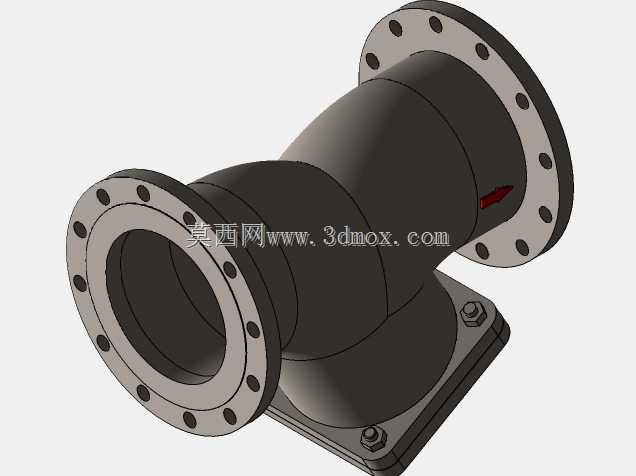

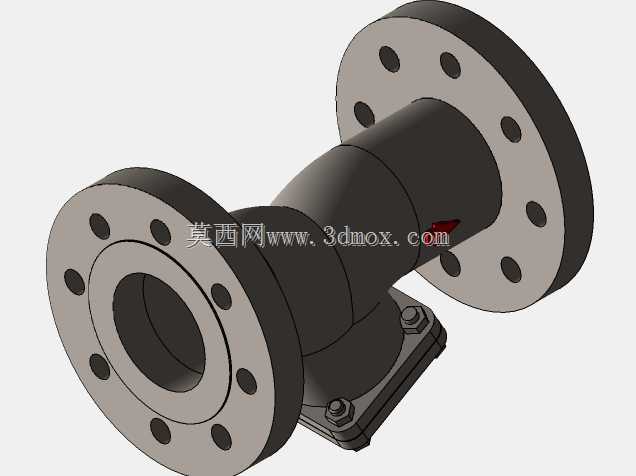

　　在石化、市政给排水、暖通循环水、工业制程流体输送的管路上，Y型过滤器是极为常见的管路附属装置，核心作用是在流体进入下游精密设备前，拦截流体中裹挟的焊渣、锈蚀碎屑、砂石、密封带残段等固态杂质，避免杂质卡涩阀门密封面、磨损泵体叶轮、堵塞换热器流道或是堵塞仪表引压管，是保障整套流体系统长期稳定运行的第一道防线。这款Y型过滤器采用法兰连接形式，适配ANSI标准的150LB、300LB、600LB三个压力等级的管路工况，不同压力等级对应的法兰螺栓孔分布、密封面尺寸、壳体壁厚都做了对应匹配，可直接对接同压力等级的美标法兰管路，无需额外制作转换接头。从结构设计来看，整体采用Y型斜置滤筒的布局，流体从入口法兰进入后，会先经过斜置的滤网组件，

　　大于滤网孔径的固态杂质会被拦截在滤筒的下部容渣腔，透过滤网的洁净流体则从出口法兰流出进入下游管路，这种斜置结构相比直通式过滤器，流体流经时的局部阻力更小，同时下部的容渣腔有足够的容积储存拦截的杂质，可延长停机清理的间隔周期，降低日常运维的频次。滤筒底部设置了方形的快开检修端盖，端盖通过螺栓与壳体下部的法兰座连接，需要清理滤网或是更换滤网时，无需将整个过滤器从管路上拆卸下来，只需要松开端盖螺栓，取下下端盖就可以直接抽出内置的滤筒进行冲洗或是更换，大幅缩短检修作业的时间，也避免拆卸法兰带来的密封面损伤风险。壳体主体采用等径变角度的弯段结构，进出口法兰的同轴度做了严格控制，安装时可直接与前后段管路的法兰对齐，

　　不会出现强行组对带来的管路附加应力，进出口法兰的密封面采用突面形式，适配常用的非金属平垫片、缠绕式垫片，可满足不同温度、不同流体介质的密封需求。从安装边界来看，这款过滤器安装时需要预留足够的下部操作空间，用于拆卸下端盖和抽出滤筒，不能将过滤器底部紧贴墙面、支架或是其他设备，否则后续检修时无法操作；同时过滤器壳体上标注的流体流向箭头必须与管路内的实际流体方向保持一致，若装反会导致滤网易被冲损、流阻大幅上升，甚至出现杂质直接进入下游的问题。在不同的应用场景中，可根据输送介质的特性、杂质粒径的要求更换不同目数的滤网，比如输送清水类介质可选用20-40目的滤网，输送油品或是有精密设备保护需求的工况可选用60-80目的滤网，

　　滤网采用不锈钢材质制作，具备一定的抗腐蚀能力和抗流体冲击强度，可适配多数常规工业流体的过滤需求。在管路布置时，Y型过滤器可水平安装也可垂直向下安装，水平安装时要保证下部的容渣腔处于斜向下的位置，避免容渣腔内的杂质被流体重新卷吸带入下游；垂直安装时则需要保证流体是从上向下流动，让杂质能够自然沉降到下部容渣腔内。壳体的壁厚根据不同压力等级做了对应计算，150LB等级的壳体壁厚适配常规低压输水、循环水工况，300LB等级适配中压的蒸汽、油品输送管路，600LB等级则可用于高压的化工流体、高压注水等工况，不同压力等级的壳体外形轮廓保持一致，仅在壁厚、法兰厚度、螺栓孔数量上做差异化设计，便于在同一条管路上根据压力段的不同直接替换对应等级的过滤器，无需调整管路的安装间距。
