适配CA6140车床的滤油器结构设计

　　在普通卧式车床的润滑与冷却系统运维中，油液杂质管控是决定主轴箱、进给箱内部齿轮、轴承服役寿命的核心环节，这款适配CA6140车床的滤油器，正是针对中小微机加工生产场景下的车床润滑系统过滤需求开发的结构方案。不少小型机加车间的CA6140车床长期处于连续加工状态，切削、润滑回路中的铁屑、磨粒、油泥会随着油液循环不断进入摩擦副间隙，轻则造成导轨面拉伤、齿轮啮合面磨损加速，重则堵塞润滑油道造成主轴抱轴、进给卡滞，传统的网式滤油器要么过滤精度不足，要么纳污容量太小，需要频繁拆洗，反而增加了一线运维的工作量。

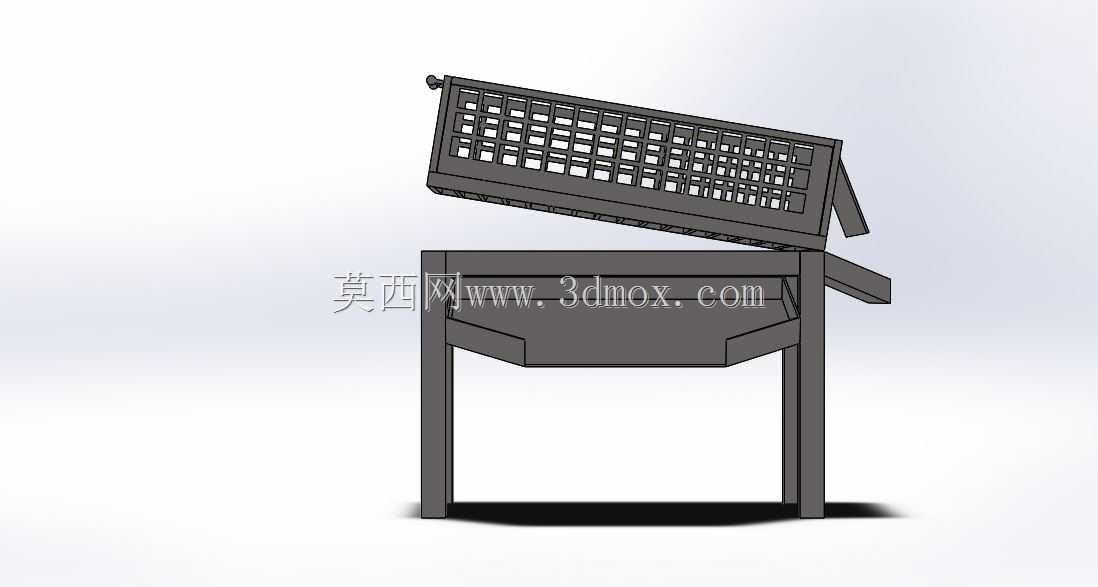

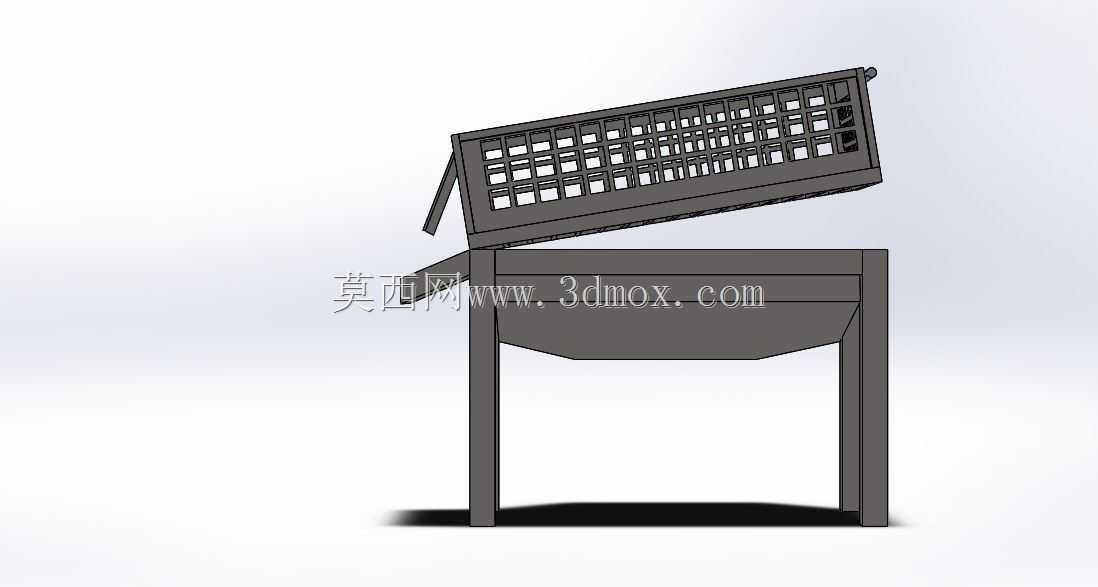

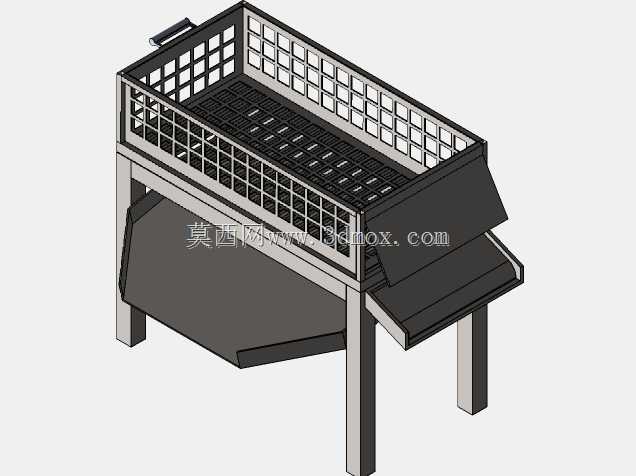

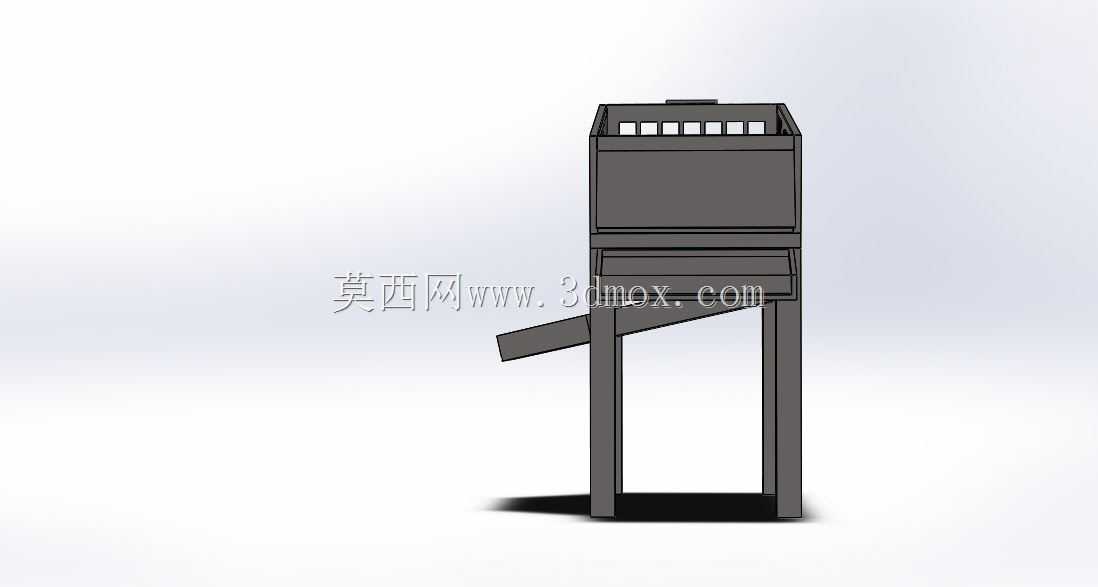

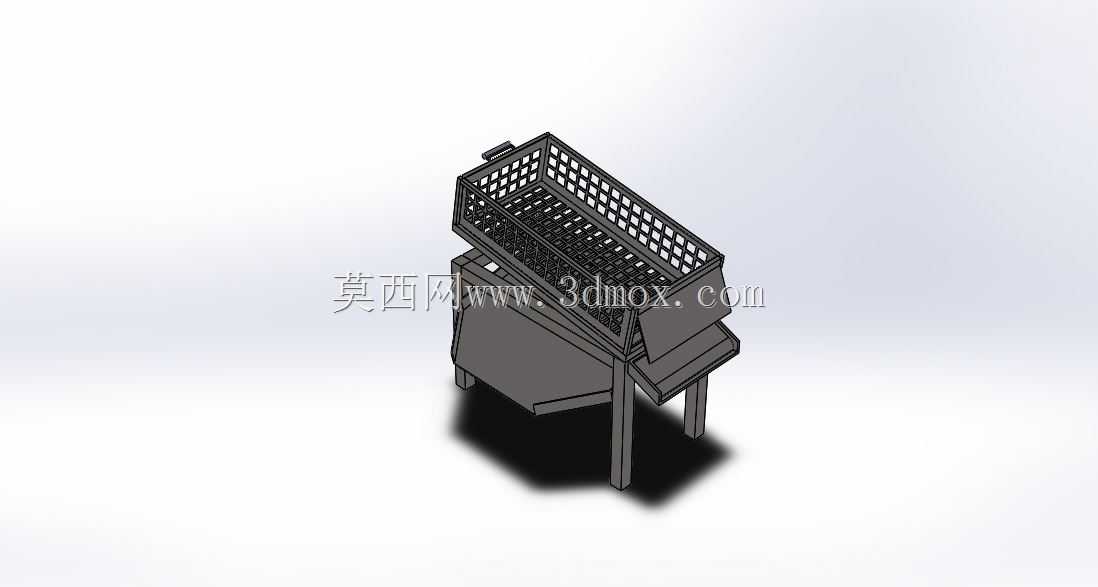

　　这款滤油器在设计时优先考虑了安装边界的适配性，整体采用立式支撑结构，底部四根支脚的安装孔位完全匹配CA6140车床主轴箱回油侧的原有安装基面，不需要对床身结构做额外打孔改造，整体安装高度控制在原有滤油器的安装空间范围内，不会和周边的油管、操作手柄产生运动干涉。上部的过滤腔体采用倾斜式敞口网格结构，网格的筋条宽度、开孔率都经过反复校核，既保证足够的通流面积，避免回油背压过大造成润滑油溢出，又能拦截粒径0.8mm以上的铁屑、砂轮渣等硬质杂质，倾斜的腔体角度可以让拦截下来的杂质顺着斜面滑落到腔体下部的集污槽，不会因为杂质堆积在网面造成通流面积快速下降。

　　从功能特性来看，这款滤油器采用了分级过滤的思路，上层的粗滤网格负责拦截大尺寸的金属切屑，下部的腔体预留了放置精细滤层的空间，车间可以根据自身油液清洁度需求，选配不同精度的滤片，不需要更换整个滤油器壳体。集污槽采用抽拉式结构，日常维护时只需要抽出集污槽清理杂质即可，不需要拆开整个过滤腔体，也不需要把整个滤油器从安装座上拆下来，单人次维护时间可以压缩到两分钟以内，非常适合中小机加车间设备运维人员不足的实际情况。

　　设计过程中没有采用复杂的快拆结构或者特殊密封件，所有的结构件都可以采用普通钢板冲压、折弯加工完成，支脚和腔体之间采用螺栓连接，局部磨损后可以单独更换损坏的零件，不需要整体报废，制造成本和维护成本都远低于市面上的成品工业滤油器，完全适配中小微生产主体的成本承受能力。结构受力方面，四根支脚的截面尺寸、焊接位置都经过承重校核，即使滤腔内堆满杂质、充满油液的状态下，也不会出现支脚变形、腔体倾斜的问题，网格筋条的厚度也做了优化，既不会因为筋条过薄被大尺寸铁屑撞变形，也不会因为筋条过厚占用过多通流面积。

　　实际装车测试时，这款滤油器安装在CA6140车床的回油管路末端，油液从上部敞口进入滤腔，经过网格过滤后从下部的出油口流回油箱，连续运行三个月的过程中，没有出现过油道堵塞、油液溢出的问题，拆检时发现大部分铁屑都集中在集污槽内，网面的堵塞面积不到15%，比原有平面式滤网的纳污能力提升了近三倍，润滑油中的硬质杂质含量下降了60%以上，对应的主轴箱齿轮磨损速率、导轨拉伤概率都有明显降低。考虑到不同车间的管路布置差异，滤油器的进出油口位置预留了一定的调整余量，可以根据现场的油管走向调整接口的安装角度，不需要额外配置过渡接头，进一步降低了现场安装的适配难度。整个结构没有易损的精密部件，即使在车间多粉尘、多油雾的环境下长期运行，也不会出现结构卡滞、密封失效的问题，完全适配机加工车间的恶劣工况。
