CA6140机床配套1000×80规格吊装梁结构

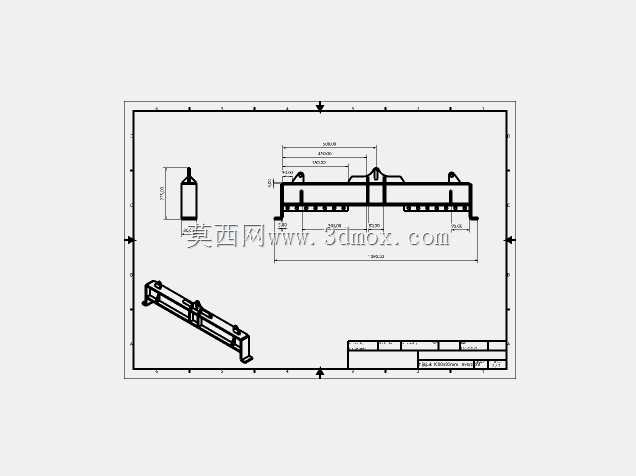

　　在机床加工车间的日常运维、部件转运场景中，这类适配CA6140普通车床的吊装构件，是配合车间起重设备完成床身部件、工装夹具、重型加工附件移位作业的核心配套结构，区别于通用起重吊梁，该构件的尺寸边界完全围绕CA6140机床周边作业空间设计，主体长度控制在1000mm，截面高度80mm，刚好适配车床上方行车的最小作业净空，不会在吊运过程中与车床主轴箱、刀架总成等突出部件发生干涉。从结构设计逻辑来看，该构件采用对称式吊点布局，梁体上设置的多组挂载孔位，对应CA6140机床不同部件的起吊重心位置，比如吊运车床溜板箱时可选用内侧两组孔位，吊运配套跟刀架、中心架等辅具时可选用外侧孔位，避免起吊过程中构件倾斜带来的安全隐患；

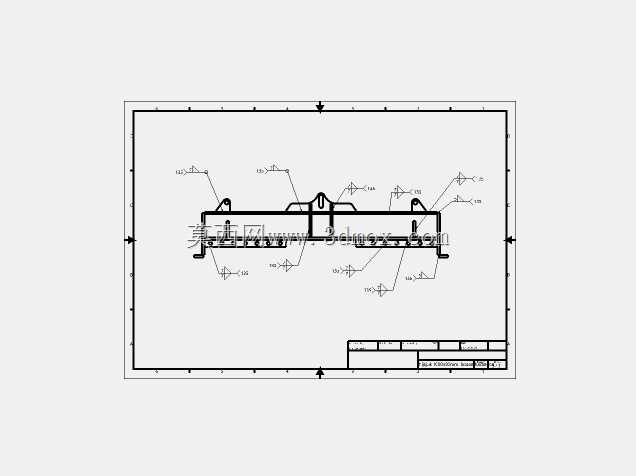

　　梁体端部设置的限位挡边结构，能够防止吊运过程中吊索滑移脱落，不需要额外加装防滑锁扣就能满足常规作业的防滑需求，简化了现场作业的操作流程。作为结构绘制与装配练习的比例模型，该构件的建模过程完全遵循机械设计中起重构件的设计逻辑，梁体主体采用等截面矩形梁结构，在吊点对应位置设置了加强筋结构，抵消起吊时吊点位置的应力集中问题，虽然该模型未做适用性的力学校核计算，但整体结构布局完全还原了车间实际使用的小型吊装梁的构造特征：梁体下沿均匀分布的挂载槽位，可配合不同规格的卸扣、吊装带使用，适配0.5t-2t区间的小型重物吊运需求，刚好覆盖CA6140机床日常运维中需要移位的绝大多数部件重量范围。从安装边界来看，

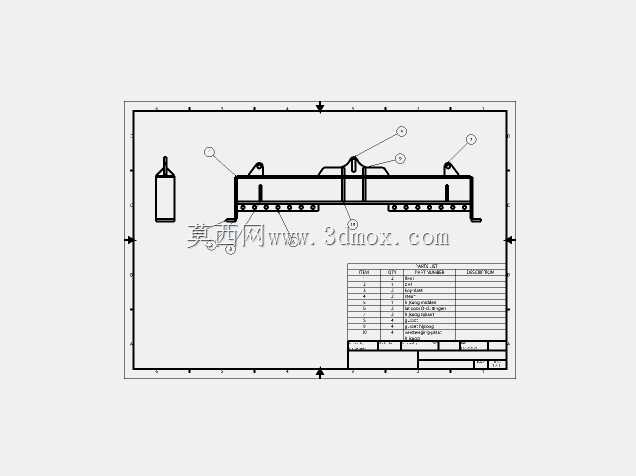

　　该吊装梁的上部吊点间距匹配车间常用1t手拉葫芦、电动葫芦的吊钩挂载尺寸，不需要额外加工转接件就能直接挂接在起重设备吊钩上；梁体整体宽度控制在120mm以内，在车床上方狭窄的作业空间内回转时，不会触碰车间内布置的管线、相邻设备的操作面板，适配机床加工车间设备排布密集、作业空间有限的实际工况。在建模练习层面，该构件涵盖了型材类构件建模、孔位阵列、加强筋特征绘制、装配约束匹配等多个机械三维建模的常用操作点，练习者可以通过该模型掌握起重类构件的结构布局逻辑，理解吊点位置与构件重心匹配的设计原则，熟悉对称结构的建模简化方法，同时能够通过装配练习掌握吊梁与吊索、卸扣等配套辅具的约束关系，为后续设计实际工况使用的吊装工装积累结构设计经验。

　　实际车间应用中，这类小型吊装梁除了配合CA6140车床的部件转运，还可用于车间内小型工装、待加工重型坯料的短距离移位，相比通用吊梁，其紧凑的尺寸设计更适合机床周边的小范围作业，不会因为构件过长占用过多通道空间，闲置时可直接挂在车间侧墙的挂架上，不需要占用专门的存储区域。结构细节上，梁体上的每个挂载孔位都做了倒角处理，避免孔边毛刺切割吊装带，延长吊具的使用寿命；端部的挡边高度设置为25mm，刚好能够挡住常规宽度的吊装带，又不会因为挡边过高导致卸扣安装不便，这些细节设计都完全贴合车间一线的实际使用需求，没有冗余的结构特征，整体构造简单可靠，加工难度低，采用普通Q235钢板焊接即可完成实体制作，制作成本低，维护方便，适合机加工车间作为常规辅具配置。
