机加工台用夹持固定虎钳结构设计

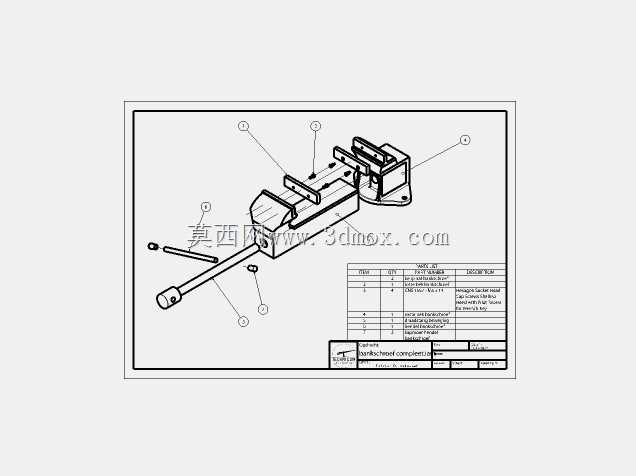

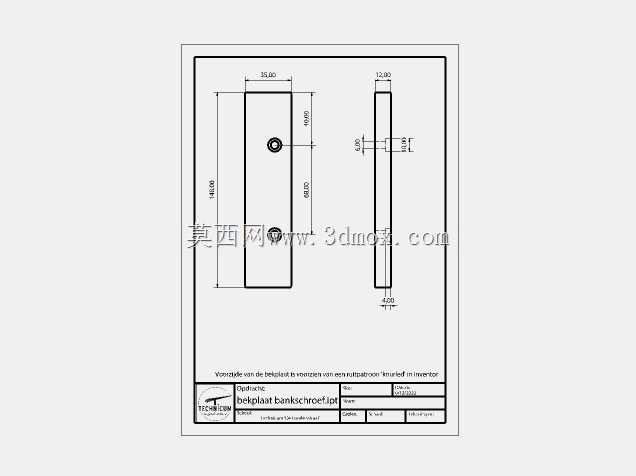

　　在常规机加工、钳工装配、小型零件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，区别于机用平口钳的安装逻辑，这类台虎钳多采用台边固定的安装方式，可直接锁紧在工作台边缘，不需要占用工作台面的T型槽安装位，适配各类木质、钢制钳工台以及临时作业台的快速装夹需求。从功能实现逻辑来看，这套虎钳结构采用丝杠传动的进给方式，活动钳身通过固定导轨与固定钳身配合，转动丝杠端部的加力杆即可带动活动钳身沿导轨方向做直线进给，实现对工件的夹紧与松开动作，钳口位置预留了可更换的钳口板安装位，可根据夹持工件的材质更换光面、齿面或者软质钳口，避免夹伤精加工工件表面，同时也能在夹持异形件时通过更换定制钳口提升夹持稳定性。

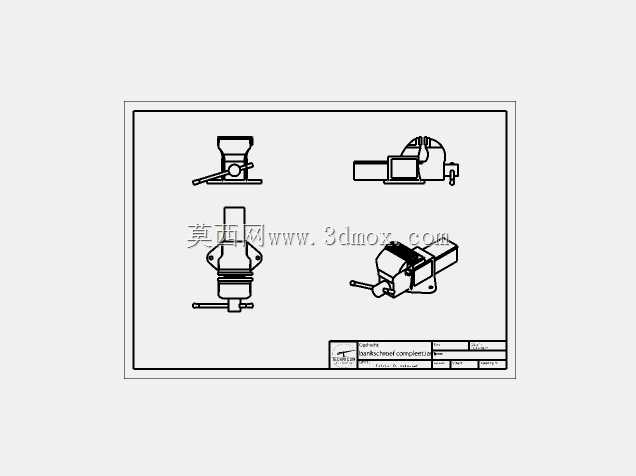

　　设计过程中首先考虑的是安装边界的适配性，固定钳身尾部的锁紧结构采用C型卡口配合锁紧螺杆的形式，可适配厚度在20mm到60mm之间的工作台边缘，安装时不需要在台面上打孔，只需要旋转锁紧螺杆即可将钳体牢牢固定在台边，拆卸移位也十分便捷，适合多工位流转的小型加工场景使用。整体结构的尺寸设定围绕常规小型零件加工需求展开，钳口最大张开距离控制在120mm左右，钳口宽度为100mm，可满足绝大多数小型五金零件、机加工半成品、装配组件的夹持需求，钳身整体高度控制在150mm以内，作业时工件的夹持高度刚好匹配钳工站立操作的手肘高度，长时间锉削、钻孔、攻丝作业时不容易产生肢体疲劳。

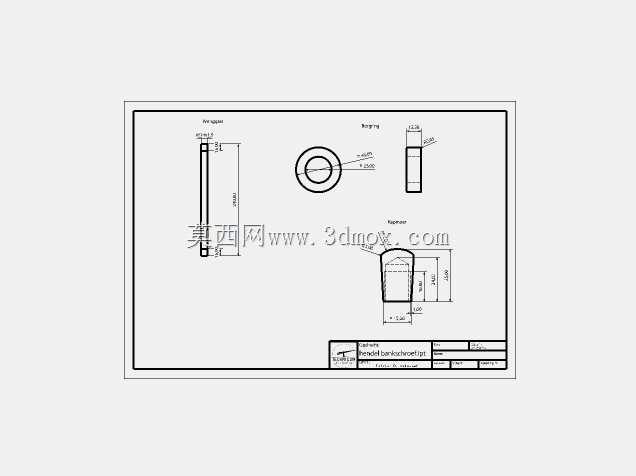

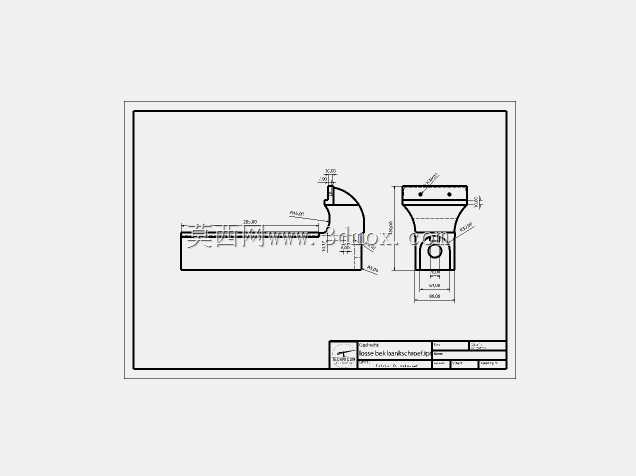

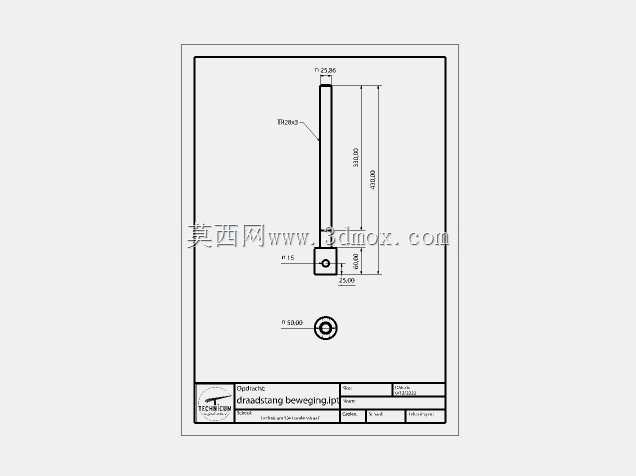

　　导轨部分采用矩形导轨配合结构，相比燕尾导轨拥有更好的抗扭转性能，在承受敲击、偏载夹持力时不容易出现导轨卡滞或者钳身偏移的问题，丝杠采用梯形螺纹传动，具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动导致钳口松动，不需要额外增加锁紧机构即可保证夹持可靠性。从结构细节来看，活动钳身与丝杠的连接部位采用开口销配合挡圈的限位形式，既可以保证丝杠转动时能顺畅带动活动钳身进给，也能在钳身张开到最大位置时起到硬限位作用，避免丝杠旋出脱落；加力杆采用穿入式结构，不需要使用时可以将加力杆推入丝杠端部的孔内，减少空间占用，需要大夹紧力时可以抽出加力杆增大力臂，轻松获得足够的夹持扭矩。固定钳身的底座位置设置了两个定位销孔，当需要将虎钳临时固定在钻床、铣床工作台面上时，可以通过定位销快速定位，配合压板即可实现机用安装，拓展了虎钳的使用场景，不需要额外购置机用平口钳即可完成小型零件的机加工夹持作业。钳身所有受力部件均采用实心结构设计，导轨配合面预留了0.02mm到0.05mm的配合间隙，既保证滑动顺畅，也避免间隙过大导致夹持精度下降，夹持工件时的平行度误差可控制在0.03mm以内，能够满足普通锉配、钻孔、攻丝以及轻铣加工的精度要求。

　　在实际使用场景中，这类虎钳不仅可以承担常规的工件夹持作业，还可以配合小型弯管器、钣金整形工具完成小型线材、薄板的整形作业，更换软钳口后也可以夹持木质、塑料等易损伤材质的工件，不会在工件表面留下夹痕。设计时充分考虑了日常维护的便捷性，丝杠与导轨的润滑点都预留了注油位置，日常使用时只需要定期在丝杠螺纹面、导轨配合面涂抹少量润滑脂即可保证操作顺畅，所有易损件比如钳口板、锁紧螺杆都采用通用标准尺寸，出现磨损后可以快速更换，不需要整体更换钳体，能够有效降低长期使用的维护成本。
