0.75英寸可调式黄铜压力阀结构设计

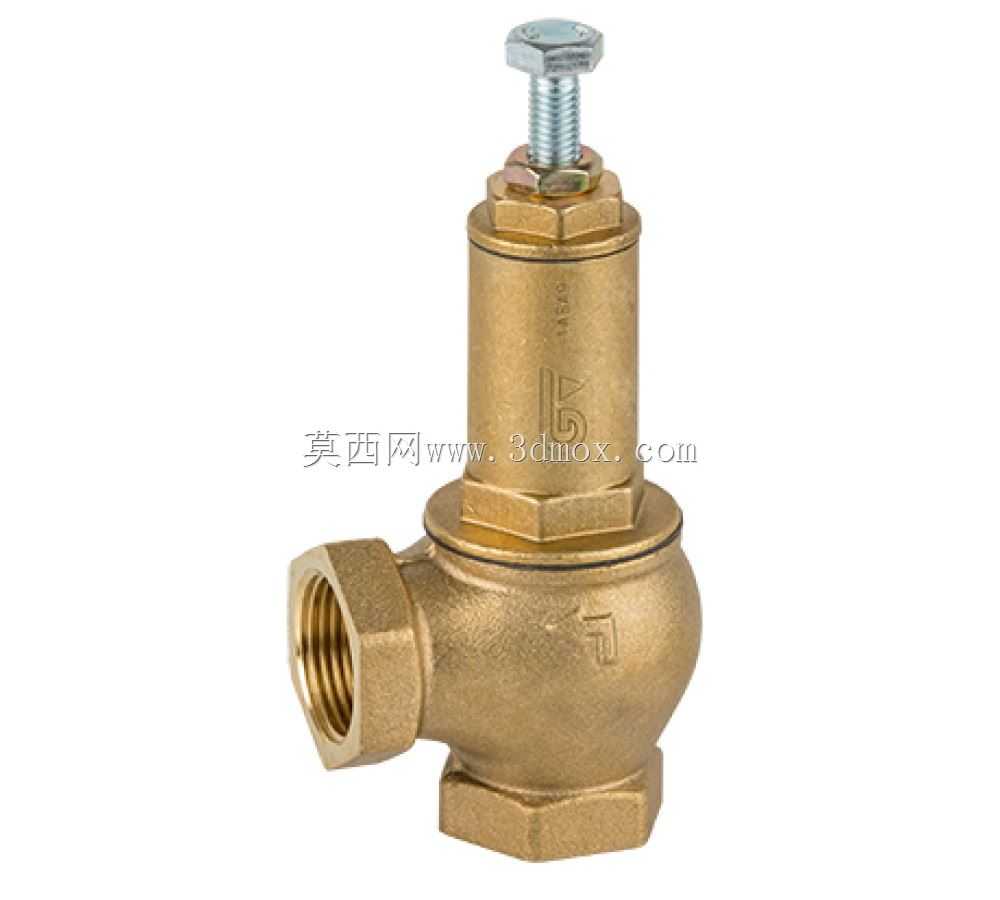

　　这款0.75英寸通径的压力控制阀，核心适配6-10bar工作压力区间的流体管路系统，在民用供水、小型气动回路、低压燃油输送、小型制冷机组等场景中承担超压泄放、稳定管路压力的核心作用。从结构设计逻辑来看，整体采用角式流道布局，侧向的内螺纹接口为介质流入端，底部接口为介质流出端，顶部的调节机构通过改变弹簧预压缩量来设定泄压阈值，当管路内介质压力超过设定值时，介质作用力克服弹簧弹力推动阀瓣上移，多余介质从泄放通路排出，待压力回落至设定区间后阀瓣自动回座密封，避免管路超压引发的密封失效、管路爆裂、元器件损坏等故障。

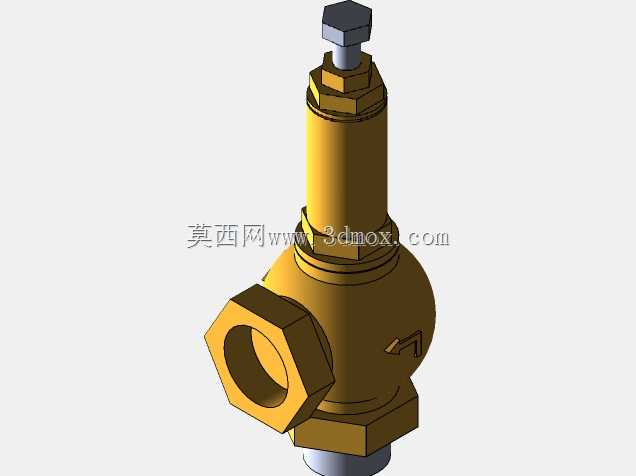

　　建模过程中优先还原了产品的实际安装边界，侧向接口为标准0.75英寸内螺纹结构，建模时保留了六角外形的扳手操作空间，安装时可使用标准活动扳手或对应规格的开口扳手完成侧向接口与管路的旋合，无需额外定制工装。顶部的调节螺杆采用细牙螺纹设计，配合锁紧螺母可在压力标定完成后锁死调节位置，避免设备运行过程中因振动导致压力设定值偏移，顶部的六角螺帽为标准外六角结构，可使用普通扳手完成调节操作，无需专用调试工具。阀体主体采用黄铜材质建模时还原了锻压成型的流线型外形，流道转角处做了圆弧过渡处理，减少介质流经时的局部阻力损失，避免直角流道引发的湍流、噪音以及介质冲蚀问题，延长阀件的实际使用寿命。

　　从实际选型适配角度来看，该压力阀的安装空间占用较小，角式结构可直接适配管路直角转向位置，无需额外加装弯头配件，减少管路连接点的泄漏风险。建模时对各部件的配合公差做了对应还原，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性能，低压工况下的密封可靠性更高，弹簧腔与介质腔之间采用填料密封结构，避免介质沿调节螺杆处出现外泄漏。在设备配套场景中，这类压力阀常作为小型空压机、家用增压泵、低压燃气输送管路的安全保护元件，选型时需注意接口通径与管路的匹配性，同时要确认设定压力区间覆盖系统的最高工作压力，避免压力设定值过高导致安全保护失效，或是设定值过低导致阀门频繁起跳影响系统正常运行。

　　建模过程中对各零件的装配关系做了完整还原，阀体与上下端盖的连接采用螺纹旋合结构，建模时保留了螺纹的起止位置以及装配时的让位空间，实际生产中该部位可采用生料带或密封胶做辅助密封，适配不同介质的密封需求。顶部的弹簧预压结构设计了足够的调节行程，可覆盖6-10bar的全区间压力设定，调节过程中螺杆的行程限位可避免弹簧过度压缩导致的弹力失效，也可防止调节行程过大导致阀瓣脱落引发的介质泄漏故障。从外形尺寸来看，整体高度控制在适配小型管路安装的范围内，不会因阀件安装导致管路布局出现额外的空间干涉，侧向接口的中心到底部接口端面的距离符合常规角式阀件的安装尺寸规范，可直接替换同规格的老旧压力阀，无需改动原有管路布局。
