工业通用型压力检测变送装置结构设计

项目分类:传感器 发布时间:2024-01-13 ID:723263
  • 工业通用型压力检测变送装置结构设计
  • 工业通用型压力检测变送装置结构设计

  在液压站、气动管路、水处理管网、工业锅炉、机床润滑系统这类需要实时获取管路压力参数的场景里,压力变送装置是整套测控系统最前端的感知核心,它的安装适配性、结构可靠性直接决定了整套压力采集链路的稳定性。做这个结构设计的时候,最先要考虑的是现场安装的兼容问题,常规工业现场的压力取压口大多采用英制锥管螺纹或者公制细牙螺纹,模型里的外螺纹接头部分严格按照常用的工业取压接口尺寸做了匹配,螺纹段长度控制在合理范围,既保证旋入后密封面能完全贴合,又不会因为旋入过长顶到管路内部的流道造成流阻变化,影响压力检测的准确性。

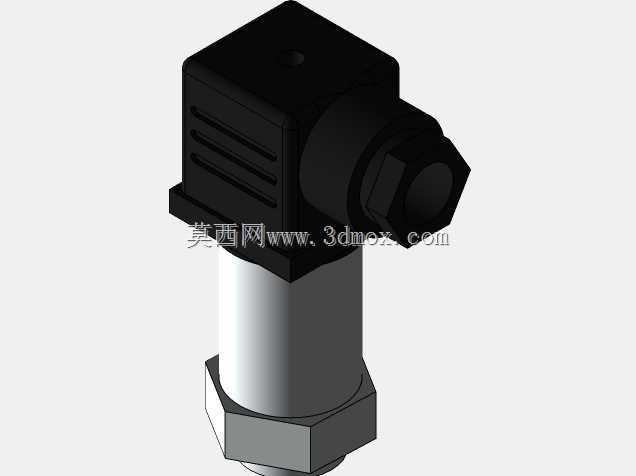

  从结构拆分来看,整个装置分为三个核心功能段:最前端的压力感应腔体段、中间的信号处理电路仓段、尾端的电气接线段。前端的感应腔体采用不锈钢一体车削成型,没有多余的拼接焊缝,这部分直接接触被测介质,不管是液压油、压缩空气还是常温清水,都能保证足够的介质兼容性,腔体的壁厚做了冗余设计,能承受常规1.5倍量程的过载压力而不会发生结构形变,避免压力过载时感应膜片被顶穿造成介质泄漏。中间的电路仓段做了六角拧动结构,现场安装的时候可以直接用普通开口扳手卡在六角位上旋紧,不需要额外做专用工装,这部分的外壳同样采用金属材质,一方面可以屏蔽现场变频器、伺服电机产生的电磁干扰,保证输出的电流或者电压信号不会出现跳变,另一方面也能提升整体的抗磕碰能力,现场布线或者设备检修的时候不小心碰到也不会轻易损坏外壳。

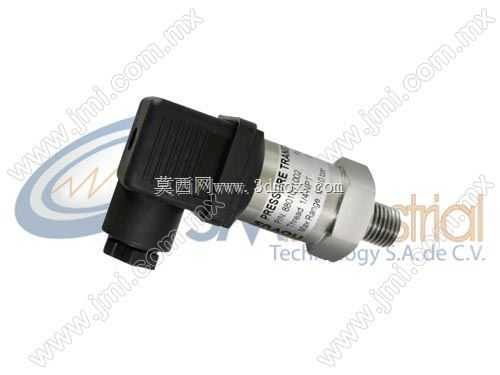

  尾端的接线部分采用了行业通用的赫斯曼接头结构,这种结构的好处是接线完成后可以通过自带的锁紧卡扣把接头和本体牢牢固定,不会因为设备运行的振动导致接线松脱,接头的出线方向可以根据现场布线需求做360度旋转调整,不管是管路竖向安装还是横向安装,都能把出线口调整到朝下或者朝向便于布线的方向,避免灰尘或者冷凝水顺着线缆流进接线仓内部造成电路短路。做三维建模的时候,特意把各个部件的装配间隙做了精准还原,比如感应膜片和腔体的配合公差、电路仓和前后端盖的密封槽尺寸,密封槽的宽度和深度严格按照O型圈的线径设计,装配后O型圈的压缩量控制在20%左右,既能达到IP65的防护等级,又不会因为压缩量过大造成O型圈过早老化失效。

  实际选型应用的时候,要注意安装位置的边界尺寸,这个装置整体的径向最大尺寸是接线端的方形外壳尺寸,轴向总长度从螺纹端面到接线端尾部控制在常规尺寸范围内,安装的时候要预留出至少接线端长度一半的操作空间,方便后期检修的时候插拔接线接头,不要把装置安装在管路的急弯或者流道突变的位置,那样会造成局部紊流,导致检测到的压力值出现波动。另外在做设备布局的时候,要避免把装置安装在强热源附近,如果被测介质温度过高,还要在取压口和装置之间加装冷凝弯,避免高温传导到电路仓部分造成电子元件的温漂过大,影响检测精度。

  从结构设计的细节来看,本体上的标识区域做了平整的激光打标位,后期可以直接在这个位置刻印量程范围、供电参数、出厂编号等信息,不需要额外粘贴铭牌,避免长期使用后铭牌脱落造成参数辨识困难。整个装置的重量控制得比较轻,就算是在薄壁管路或者塑料管路上面安装,也不会因为自身重量过大造成管路接头处产生额外的应力,避免长期使用后出现管路开裂的问题。在做三维装配验证的时候,特意模拟了现场安装的扳手操作空间,确认在六角拧动位使用扳手的时候,不会和相邻的管路或者阀件产生干涉,就算是在密集排布的阀组上面安装,也能顺利完成拧紧操作,不需要额外调整周边部件的位置。
