机床配套封闭式操作轿厢结构设计

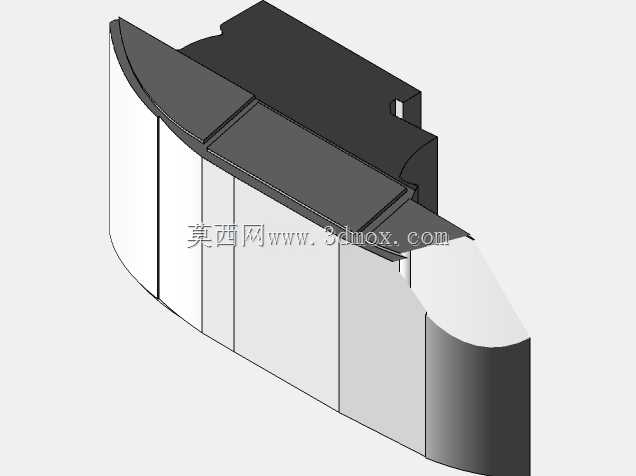

　　在机床加工车间的实际生产场景中，这类封闭式操作轿厢主要配套落地式重型加工设备使用，核心作用是为操作人员提供独立的操作工位空间，同时隔绝加工过程中飞溅的切屑、喷射的切削液以及设备运行产生的部分噪音，避免车间复杂工况对操作人员造成职业伤害，也能减少外界杂物落入设备关键传动部位引发的故障。从结构设计逻辑来看，整个舱体采用下窄上宽的承托式布局，底部设置两个对称的方形安装支脚，支脚内部预留了走线与安装螺栓的穿装空间，安装时可直接通过螺栓固定在机床床身侧面的预装平台上，支脚的高度匹配机床操作面板的标准安装高度，确保操作人员站立操作时视线刚好与舱内观察窗的中心区域齐平，无需刻意低头或仰头调整视角，降低长时间操作的疲劳感。

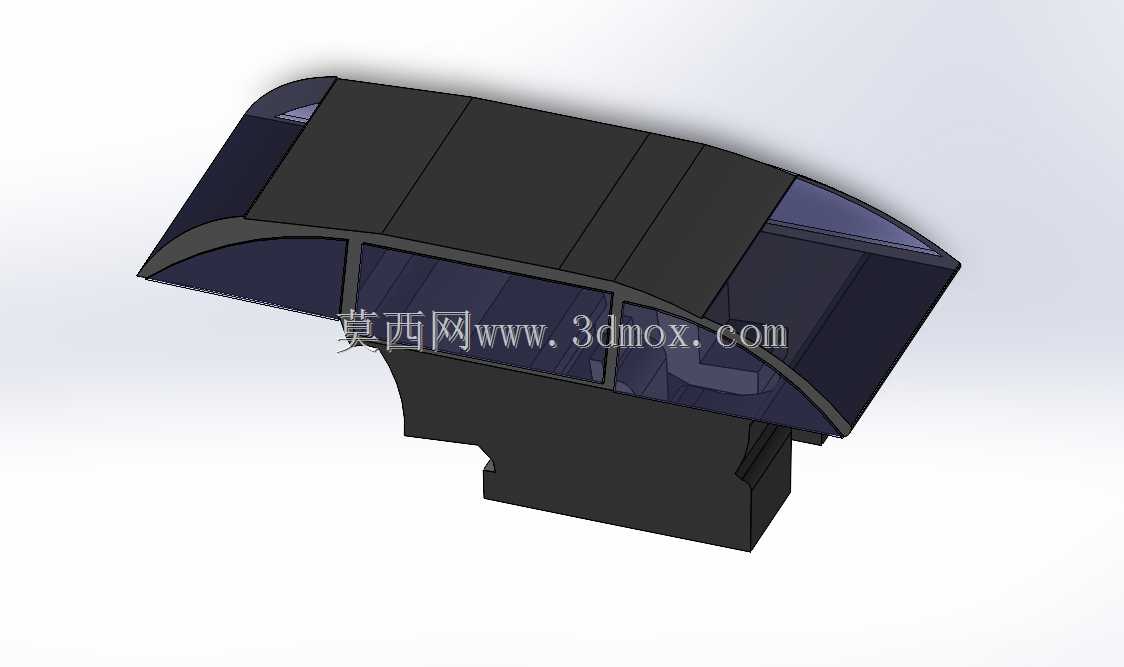

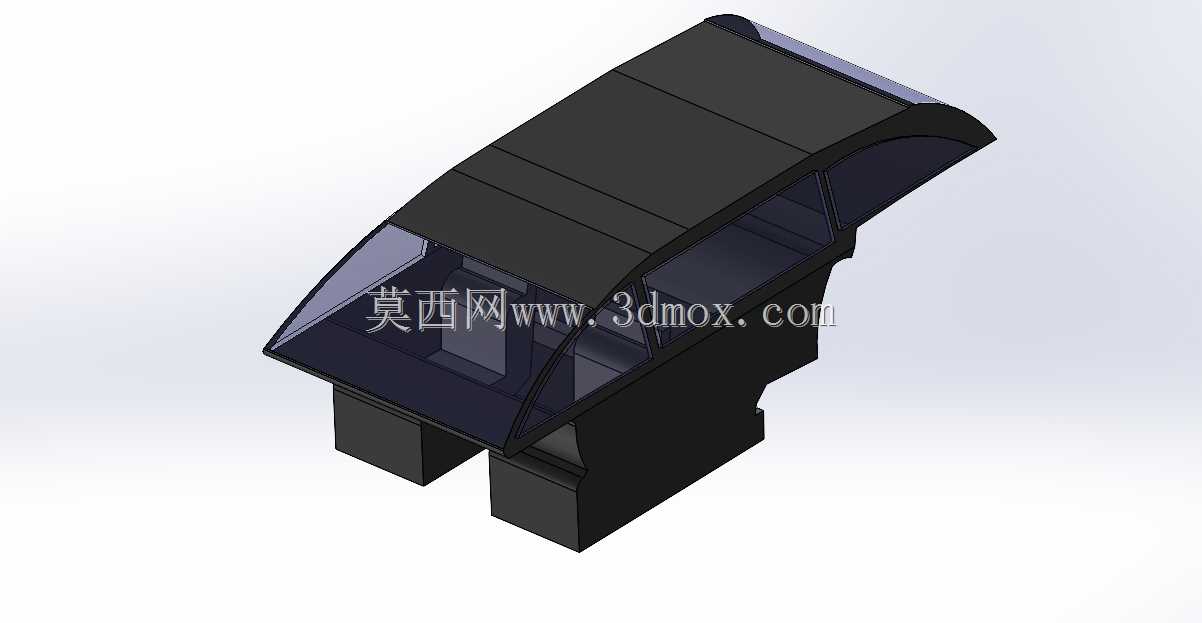

　　舱体主体的外壳采用分段式拼接结构，顶部的弧形盖板由多块独立的钣金件拼接而成，每块盖板之间预留了均匀的密封胶条安装槽，拼接完成后可实现顶部的全封闭防护，避免车间顶部落尘、吊装作业掉落的细小杂物直接落入操作区域；弧形的顶部轮廓并非单纯的造型设计，一方面可以引导落在舱顶的切屑、灰尘顺着弧面滑落到舱体两侧的排屑导槽内，不会在舱顶堆积增加额外承重，另一方面弧形结构相比平顶结构具备更好的抗形变能力，在受到轻微外力碰撞时不容易出现凹陷变形，长期使用的结构稳定性更强。舱体正面采用大倾角的透明观察窗设计，观察窗的倾斜角度经过实际操作验证，刚好可以避免车间顶部照明灯光在窗面形成反光干扰操作人员视线，同时透明板材采用耐冲击的工程材质，

　　可承受高速飞溅的细小切屑冲击而不破裂，观察窗与舱体框架的连接位置采用嵌入式压条固定，后期更换维护时只需拆卸压条即可快速更换板材，无需拆解整个舱体框架。舱体内部的操作空间预留了足够的操作余量，操作人员进入后可完成设备参数调整、工件装夹辅助、加工状态观测等常规操作，舱体侧壁预留了操作手柄、控制按钮的安装孔位，可根据不同型号机床的配置需求灵活加装对应的控制元件，底部的承托结构内部为中空设计，可容纳设备的控制线路、气路管路，所有管路可从底部支脚的穿线孔直接接入机床床身内部，避免管路外露在车间环境中被切屑刮损、被切削液腐蚀。在安装边界的设计上，整个舱体的横向宽度控制在配套机床床身侧面安装位的允许尺寸范围内，

　　安装后不会超出机床的整体安全防护边界，不会与车间内的物料转运通道、相邻设备产生干涉；舱体的纵向深度经过优化，既保证内部有足够的操作空间，又不会过多占用机床周边的操作场地，适配多数中小型机加工车间的设备布局密度。从实际使用的角度出发，这类轿厢结构的设计没有冗余的装饰性结构，所有的外形轮廓、结构分区都围绕实际操作需求与防护需求展开，比如舱体下部的收窄结构，是为了避让机床床身侧面的主轴传动箱、排屑器等突出部件，安装时无需对原有机床结构做额外改造，可直接适配同系列多款机床的安装接口，降低配套安装的改造成本；舱体表面采用哑光耐磨涂层处理，不容易沾染切削液与油污，日常清洁时只需用车间常规的清洁抹布擦拭即可，维护难度很低。在结构强度的校核上，整个舱体的框架采用薄壁型钢焊接而成，外部覆盖的钣金件厚度经过承重计算，可承受车间常规工况下的外力冲击，底部支脚与舱体主体的连接位置设置了加强筋板，避免操作人员倚靠舱体时出现连接部位变形的问题；观察窗的边框采用整体折弯成型的结构，相比拼接式边框具备更好的密封性能，可有效阻挡切削液的雾气渗入舱内，保持操作区域的干燥整洁。
