CA6140车床用圆形链式连接构件

　　在普通卧式车床的日常运维与功能拓展场景中，这类圆形链式连接构件主要承担管路端与车床本体安装面之间的刚性衔接作用，常见于车床冷却系统、润滑回路的外置管路对接工位，也可作为小型工装夹具与车床工作台面的过渡连接载体使用。从实际使用场景来看，CA6140作为应用覆盖面极广的普通卧式车床，其床身、溜板、主轴箱周边的管路排布经常需要根据加工工况做局部调整，比如加装外置冷却冲屑管路、增设定点润滑支路时，都需要这类带弧形弯管接头的连接构件做端面密封与固定，避免管路在车床运行振动下出现松脱、渗漏问题。

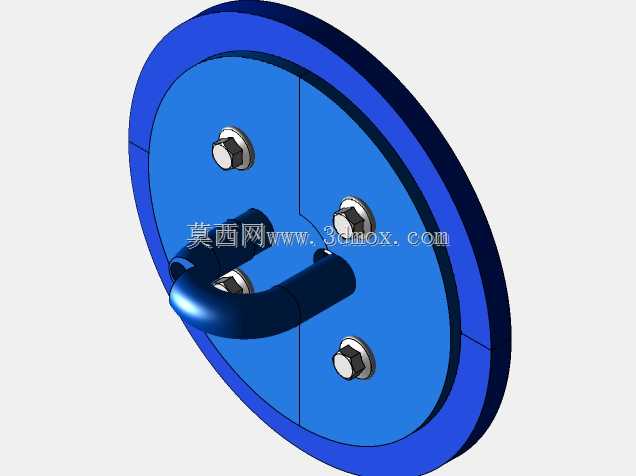

　　从功能特性上看，该构件采用圆盘式基座作为安装主体，基座上预留了三组对称分布的紧固件安装位，配套的六角锁紧件可直接穿过基座通孔与车床预设的安装螺孔锁紧，安装后基座底面与安装面完全贴合，能承受管路内流体的压力冲击与车床运行带来的持续振动，不会出现偏移错位。基座上方集成的弯管式接头采用圆弧过渡结构，可直接对接对应通径的柔性管路，圆弧走向能有效降低管路弯折处的流体阻力，避免冷却润滑液在管路拐角处形成涡流沉积杂质，长期使用也不容易出现管路堵塞问题。

　　设计思路上，该构件优先考虑了车床安装空间的适配性，整体采用扁平式圆盘结构，没有多余的外凸结构，安装后不会与车床周边的溜板、刀架等运动部件形成运动干涉，三组紧固件的排布方式经过受力校核，锁紧后基座各点受力均匀，即使在管路带压状态下也能保证端面密封的可靠性，不会出现局部翘曲导致的渗漏。弯管接头的位置设置在基座中心偏置区域，既方便管路的走向排布，也不会遮挡紧固件的安装操作空间，现场装配时可以直接用标准套筒扳手完成锁紧作业，不需要特殊工装辅助。

　　外形尺寸与安装边界方面，该构件基座直径为180毫米，整体厚度为25毫米，安装时需要在安装面预留直径不小于185毫米的平整安装区域，安装面的平面度误差需控制在0.1毫米以内，才能保证基座贴合后的密封效果。三组紧固件安装孔的中心分布在直径140毫米的分度圆上，适配M10规格的内六角或外六角锁紧螺栓，螺栓拧入深度不小于15毫米即可达到可靠的锁紧强度。上方弯管接头的通径与常规车床冷却管路通径匹配，对接的管路外径可适配12毫米到16毫米的柔性尼龙管或橡胶管，安装时配套标准喉箍锁紧即可达到密封要求。

　　从实际装配的适配性来看，该构件的安装孔位与CA6140车床主轴箱侧面、床鞍侧端面的预留安装螺孔完全匹配，不需要对车床本体做二次打孔加工，直接替换原有老化的连接座即可完成管路修复作业，能大幅降低车床运维的改装成本。基座的圆盘边缘做了小尺寸的倒角处理，安装时不会划伤操作人员的手部，也能避免安装过程中与周边零件磕碰产生毛刺。整体结构没有复杂的异形曲面，加工制造难度低，采用普通铸铁或铸钢材质即可满足使用强度要求，表面做发黑或喷塑处理后就能适应车床车间多切削液、多油污的工作环境，长期使用不会出现锈蚀卡死的问题。在做三维建模时，该构件的各安装尺寸严格按照CA6140车床的原厂安装参数设定，紧固件位置、弯管角度、基座厚度都经过实际装配验证，导入车床整体装配体后可以直接做干涉检查与管路排布模拟，不需要额外做尺寸修正，能直接用于车床运维配件的加工生产或改装方案的仿真验证。
