制氧设备集成安装框架结构设计

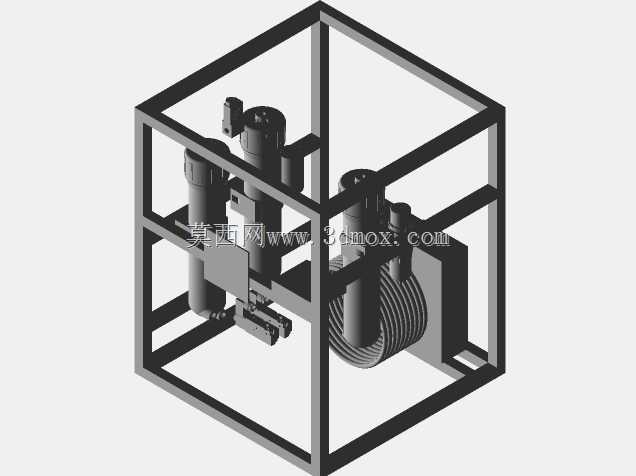

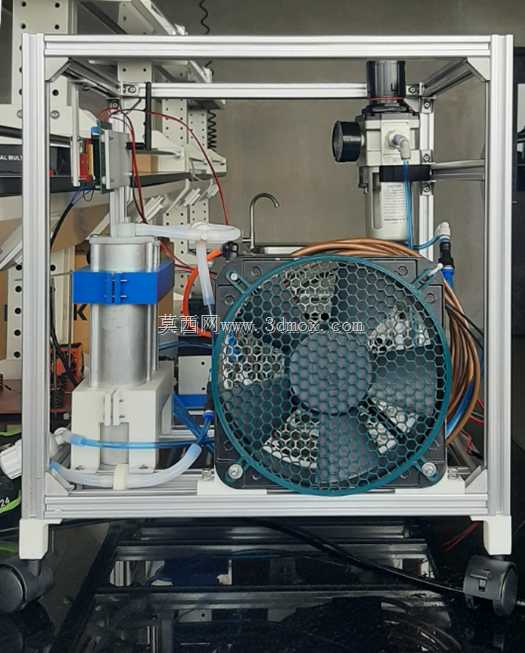

　　在医用及家用制氧设备的整机开发流程中，框架作为所有功能组件的承载基体，其结构合理性直接决定整机装配效率、运行稳定性与后期维护便捷性。这套框架采用立方体型封闭式型材拼接结构，整体轮廓规整，可直接适配标准机柜的安装尺寸，无需额外做外形适配改造，能大幅缩短整机集成的装配周期。从实际应用场景来看，这类框架主要用于PSA变压吸附式氧气浓缩器的内部组件承载，需要同时容纳吸附塔、过滤组件、控制阀组、管路线圈等核心功能部件，日常运行中还要承受组件自重、设备启停振动、管路气流脉冲带来的交变载荷，因此结构设计阶段就需要兼顾刚性与装配灵活性。

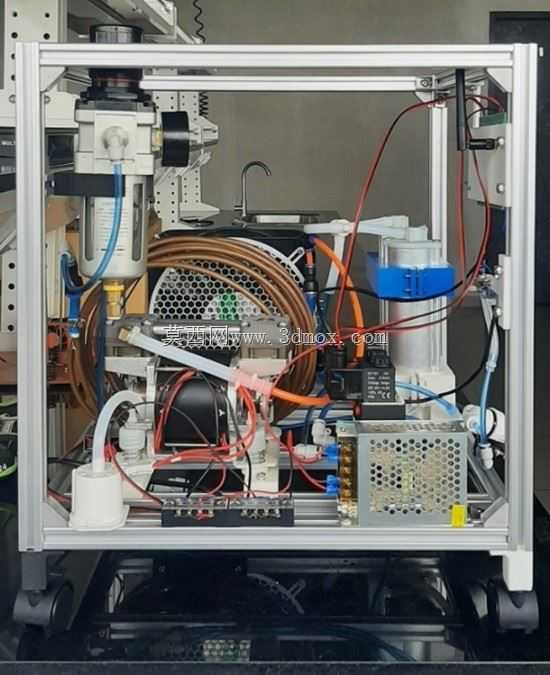

　　设计过程中首先确定的是整体安装边界，框架的长宽高尺寸完全匹配内置核心组件的排布需求，底部预留了足够的走管空间，侧面横梁的位置刚好对应各组件的安装固定点，不需要额外增加转接支架就能完成组件固定。不同于常规焊接式框架，这套结构采用型材拼接的设计思路，所有横梁与立柱的连接位置都预留了标准安装槽位，吸附塔这类立式圆柱组件可以通过侧面的卡箍直接固定在竖向立柱上，空气过滤器、电磁阀这类小型阀件则可以固定在中部的横向支撑梁上，铜质管路线圈可以直接布置在框架下部的预留空间内，各组件之间的相对位置完全按照气路流向排布，尽可能缩短管路连接长度，减少气路沿程阻力损失。

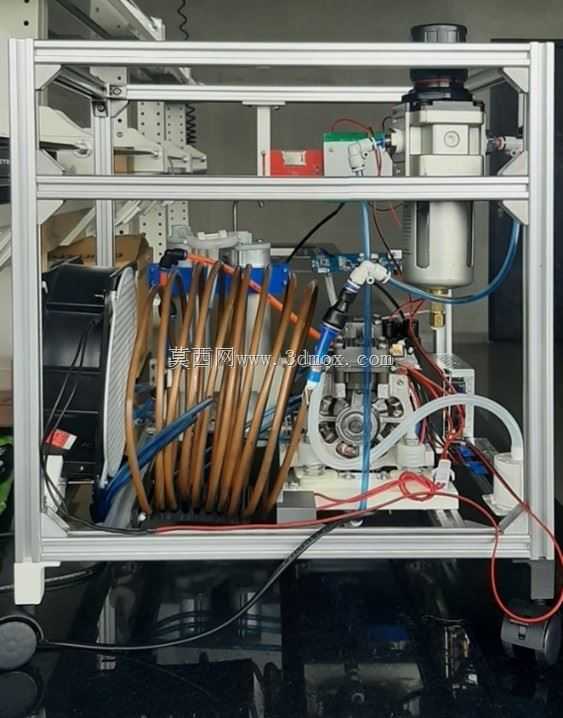

　　在组件定位设计上，框架的每根横梁位置都经过反复校核：上部横梁避开了吸附塔的顶部出气端，预留出了压力表、安全阀的安装操作空间；中部横梁的高度刚好对齐电磁阀组的安装面，阀组接线端朝向框架外侧，后期检修时不需要拆解其他组件就能完成接线调试；下部支撑梁的承重能力做了强化处理，可承载重量较大的过滤组件与管路盘管，避免长期运行后出现横梁变形下沉的问题。框架的六个面都预留了面板安装孔位，外侧可以直接覆盖钣金外壳，既可以提升整机外观整洁度，也能对内部精密组件起到防护作用，避免日常使用中灰尘、杂物进入设备内部影响运行稳定性。

　　从装配逻辑来看，这套框架采用分层装配的设计思路，实际组装时可以先在框架外部完成各组件与对应横梁的预装，再将带组件的横梁整体装入立柱的定位槽内紧固，相比传统整体框架内部逐件安装的方式，能减少60%以上的内部装配操作空间需求，大幅降低装配难度。同时框架底部预留了通用的脚轮安装孔与固定地脚孔，既可以做成移动式制氧设备满足病房、家庭场景下的移动使用需求，也可以安装固定地脚做成固定式制氧站设备，适配不同场景的安装使用需求。

　　结构刚性校核阶段，重点对竖向立柱的承重能力、横向横梁的抗变形能力做了验证，在满载所有内置组件的情况下，框架整体形变量控制在0.2mm以内，完全满足制氧设备长期运行的刚性要求，不会因为框架变形导致管路连接处漏气、阀组对位偏差等问题。另外框架的边角位置都做了圆弧过渡处理，避免装配过程中划伤操作人员或者损坏组件表面的防腐涂层，所有安装孔位都做了去毛刺处理，紧固件安装时不会出现卡滞问题。气路组件排布时特意将高压管路与低压管路的固定位置分开设置在不同的横梁上，避免高压管路的振动传递到低压传感元件上，影响设备的氧浓度检测精度。
