CA6140车床用异形定位支撑机械零件

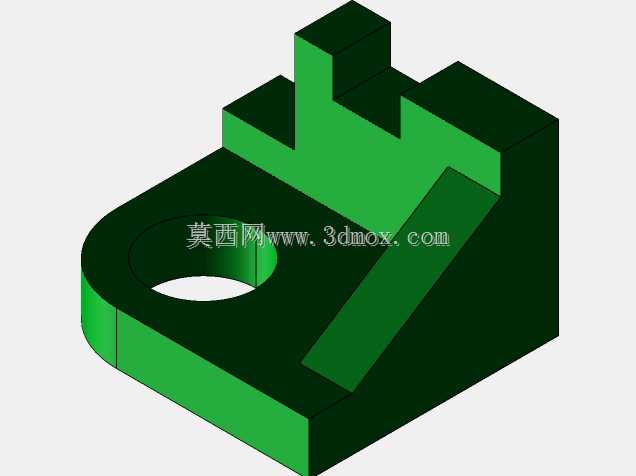

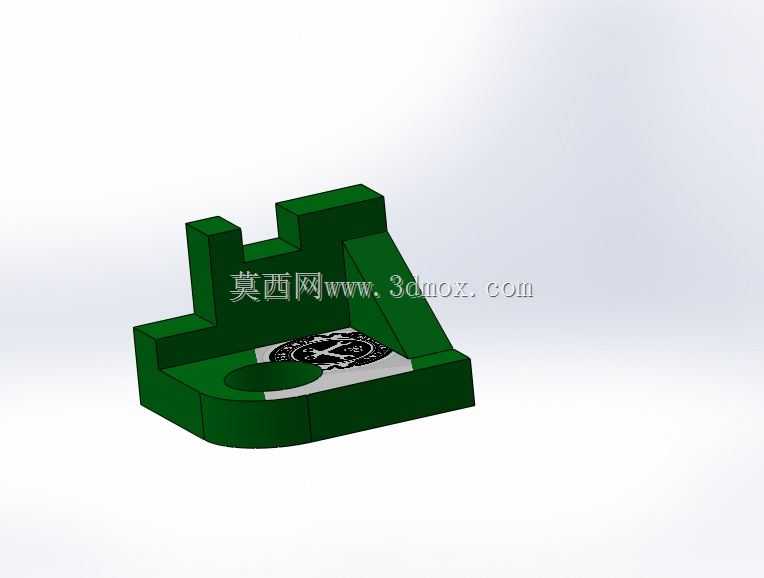

　　在普通卧式车床的日常加工场景中，这类异形支撑定位零件常被用于工装夹具的辅助定位环节，适配CA6140系列车床的中拖板、小刀架周边的工装加装需求，主要承担小型轴类、盘类零件装夹时的侧向支撑与Z向定位作用，避免细长工件在车削径向力作用下出现让刀变形，也能在批量加工异形件时快速确定装夹基准，减少反复打表找正的辅助工时。从结构设计逻辑来看，零件主体采用L型变截面支撑结构，竖直方向设置的凸台结构用于匹配车床工装的T型槽定位，水平基座上的圆形通孔为锁紧螺栓过孔，可适配M8-M10规格的内六角螺栓完成与工装基板的固定，斜向设置的支撑肋板连接水平基座与竖直定位面，在不额外增加整体重量的前提下，大幅提升零件受径向切削力时的结构刚度，

　　避免长期受交变载荷出现支撑面形变。从安装边界来看，零件整体采用毫米级尺寸公差设计，水平基座的底面平面度控制在0.02mm以内，与工装基板贴合时无需额外加垫铜皮即可满足定位精度要求，竖直定位面与基座底面的垂直度公差控制在0.015mm/100mm范围内，可保证装夹后工件的定位基准与车床主轴轴线的平行度符合车削加工要求。零件上的圆形通孔中心距竖直定位面的尺寸经过反复校核，既保证螺栓锁紧时的操作空间足够，不会与周边的刀架运动轨迹产生干涉，也能让锁紧力的作用点尽量靠近支撑受力点，减少螺栓受剪切力的载荷占比，提升长期使用的结构可靠性。在实际加工适配场景中，这类零件可直接替换CA6140车床原有工装中易磨损的铸铁支撑块，相比原标准支撑块，

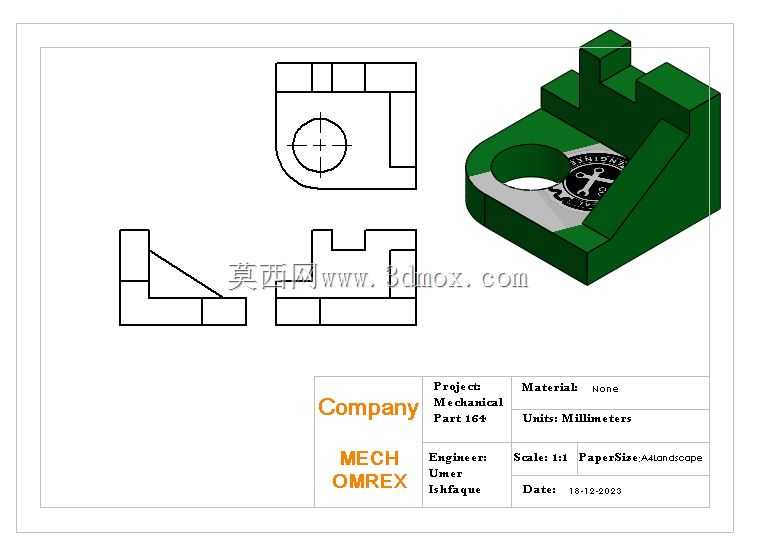

　　其斜肋结构的抗冲击性能提升40%以上，在断续车削加工场景下也不会出现支撑面崩裂的问题。设计阶段同时输出了完整的正交视图与等轴测视图，正交视图标注了所有关键形位公差与尺寸基准，等轴测视图清晰展示了各结构的空间位置关系，方便加工人员快速理解结构特征，在铣削、钻孔工序中合理选择装夹方式与走刀路径，减少加工工序的周转次数。零件的所有棱边均设计了C0.5的倒角，既避免安装时划伤操作人员，也能消除机加工产生的毛刺应力集中点，提升零件的疲劳强度。在装配适配性上，零件的整体外轮廓尺寸经过运动干涉校核，安装在CA6140车床的中拖板工装位时，无论刀架处于纵向进给的极限位置还是横向进给的工作行程内，都不会与卡盘、尾座等部件产生碰撞，可兼容外圆车削、端面车削、切槽等多道车削工序的装夹需求，无需在切换工序时反复拆装调整支撑位置。
