适配旋转工具的小型钢条切割锯结构

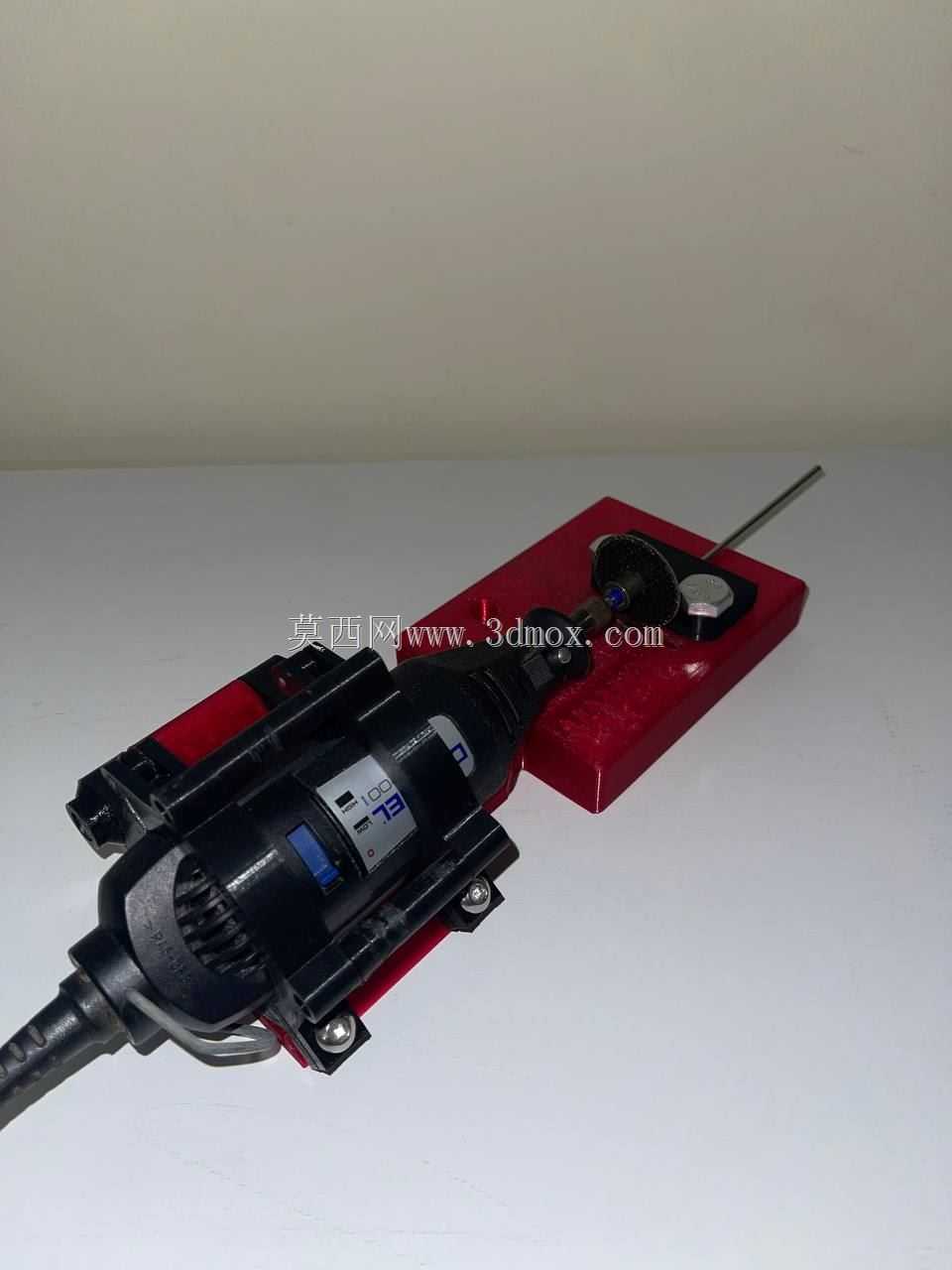

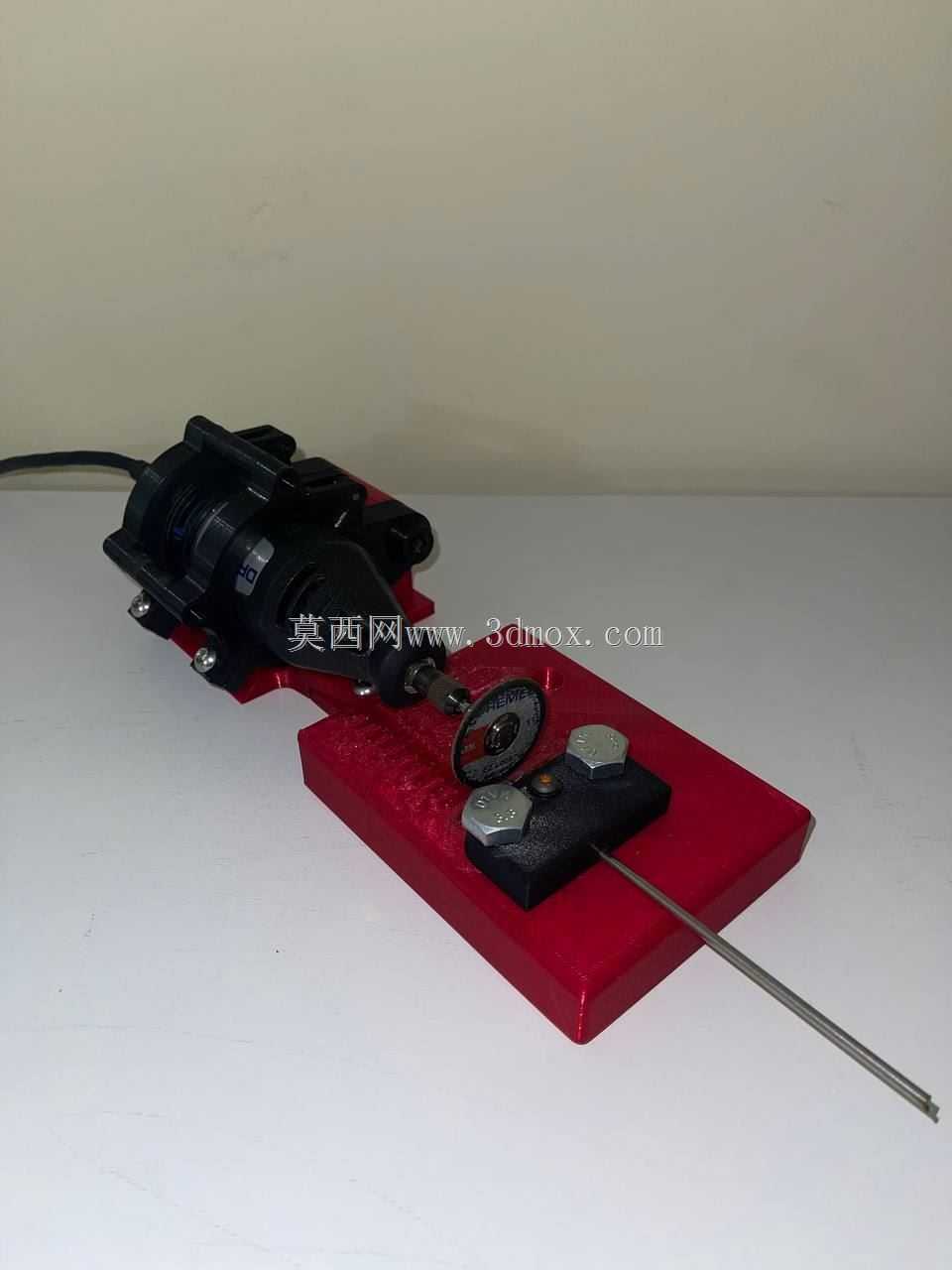

　　在日常机修、模型制作、小型五金加工场景里，经常会遇到需要把细长钢条裁切成指定小段的需求，这类加工如果直接手持角磨、电钻类旋转工具操作，很容易出现切口歪斜、钢条打滑飞料的问题，不仅裁切精度差，还存在不小的操作安全隐患，这款配套旋转工具使用的切割锯结构，就是针对这类小规格钢条的定长裁切需求设计的。整套结构采用分体式布局，核心承载底座为平板式结构，整体安装边界控制在200mm*120mm范围内，底座上预留了旋转工具的固定卡位，卡位的弧形槽尺寸适配市面常见的直柄旋转打磨、切割类工具的机身直径，安装时只需要将旋转工具的输出端对准锯片安装位，通过底座上的两个压紧块配合紧固件就能完成工具的固定，不需要额外改造原有旋转工具的结构，拆装都很方便。

　　底座上的进料通道为平直的导向槽结构，槽宽适配直径1-5mm的常规小钢条，进料方向与锯片切割平面保持垂直，能保证钢条推送过程中不会出现径向偏移，从结构上避免切口歪斜的问题。导向槽旁设置了可调节的定位挡块，挡块通过T型槽与底座连接，松开锁紧螺母就能沿着进料方向调整挡块位置，调整范围覆盖5-100mm的裁切长度，调整到位后锁紧螺母就能实现定长裁切，批量加工同长度钢条段的时候不需要反复测量尺寸，能有效提升加工效率。锯片的防护结构采用半包围式设计，仅在钢条进料位置预留切割缺口，其余方向都有挡板遮挡，能有效阻挡切割过程中产生的金属碎屑飞溅，同时避免操作人员误触高速旋转的锯片。整套结构的非受力防护件、底座主体都可以采用3D打印工艺制作，

　　打印时选择高强度PLA或者PETG材料就能满足使用强度要求，压紧块、紧固件、导向槽内嵌的耐磨衬套采用标准五金件即可，不需要定制特殊加工件，整体制作成本很低。实际使用时，先根据需要裁切的钢条直径选择对应厚度的树脂切割片安装在旋转工具的输出端，调整好定位挡块的位置并锁紧，将待裁切的钢条沿着导向槽推送至与挡块贴合，启动旋转工具待转速稳定后，轻压操作手柄带动锯片进给完成切割，整个过程中钢条始终被导向槽约束，不会出现弹跳、偏移的情况，切口的平面度能控制在0.1mm以内，不需要后续二次打磨修平。设计过程中特意将旋转工具的安装位设置了3度的倾斜角，让锯片与钢条的接触从垂直冲击变为渐进式切削，能有效降低切割瞬间的冲击力，既减少了锯片崩碎的风险，

　　也能让切割过程更顺畅，不会出现卡锯的情况。底座底部预留了四个安装孔，可以根据使用需求将整套结构固定在工作台面上，进一步提升操作时的稳定性，如果是临时使用场景，也可以在底座底部粘贴防滑胶垫，直接放置在桌面使用即可。进料导向槽的内壁做了0.2mm的倒角处理，推送钢条的时候不会出现卡滞，即使钢条端部有轻微的毛刺也能顺利送入切割位。压紧块与旋转工具机身接触的面贴有薄橡胶垫，既能增加摩擦力防止工具工作时出现转动移位，也能避免压紧过程中刮花旋转工具的外壳。这套结构除了裁切普通钢条之外，更换对应材质的切割片之后，也可以用来裁切细铜棒、铝条、硬质塑料棒等小尺寸棒材，适用场景覆盖模型制作、电子工装加工、小型五金维修等多个领域，对于没有专业小型切断设备的个人加工者、小型工作室来说，能以很低的成本实现高精度的小棒材定长裁切，不需要额外购置专用的切断设备，也能避免手持工具切割带来的安全风险。
