CA6140机床用TPM1安装基座结构设计

　　在普通卧式车床的日常运维与功能拓展改造场景中，这类安装基座是承担功能模块定位、载荷传递的核心衔接零件，其设计合理性直接影响加装模块的运行稳定性与整机加工精度保持性。从实际应用来看，该零件主要用于CA6140车床的床身指定安装位，为检测模块、辅助工装或者小型进给附件提供刚性安装基准，替代原有简易焊接支架存在的定位偏差大、长期受力易变形的问题。

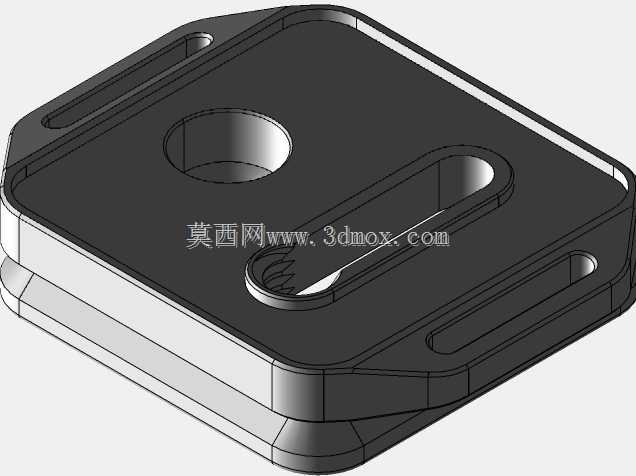

　　从结构设计逻辑来看，整体采用带圆角的方形基体作为主体框架，四个边角做了斜切过渡处理，既避免尖锐边角在安装调试过程中造成操作人员磕碰，也能减少零件在热处理或者机加工过程中的应力集中问题，降低长期受交变载荷出现开裂的风险。基体上开设的长圆形腰型孔，主要用于安装位置的微调，适配车床床身安装孔位的加工公差，安装时可以顺着腰孔长度方向调整基座的固定位置，待配套模块的同轴度、平行度校准完成后再锁紧固定螺栓，不需要对床身原有孔位进行二次扩孔或者铰孔加工，大幅降低现场改造的工作量。

　　基体中心位置的沉孔结构，是为配套功能模块的定位轴颈设计的配合位，沉孔的深度与直径公差按照H7级精度设计，能够保证装入的模块定位端面与基体表面完全贴合，定位轴颈与孔壁的配合间隙控制在0.02mm以内，避免车床运行过程中床身振动传导到模块上出现松动偏移。沉孔旁侧的长槽结构，是为模块的走线或者调节拨杆预留的活动空间，槽体边缘做了倒角处理，防止穿线时划伤线缆绝缘层，也能避免调节拨杆动作时与槽壁发生卡滞。

　　从安装边界尺寸来看，基体整体厚度控制在15mm，既保证足够的刚性承受模块自重与运行时的切削反作用力，也不会因为厚度过大增加不必要的重量，导致床身局部载荷集中。四个安装腰孔的中心距严格匹配CA6140车床床身对应位置的T型槽间距，安装时可以直接使用T型螺栓穿过腰孔完成固定，不需要额外加工过渡连接板。零件的所有外露棱边都做了R1的圆角处理，一方面是去除机加工产生的毛刺，另一方面也能减少应力集中，提升零件的疲劳强度，适配车床长期运行时的持续振动工况。

　　在实际选型适配过程中，这类基座的材质选用45号钢，表面做发黑处理提升防锈能力，能够适应车间内切削液飞溅、温湿度波动的工作环境。设计时特意将所有安装孔的位置都做了对称度校验，保证基座安装后与床身导轨的平行度误差不超过0.03mm/100mm，避免因为安装基准偏差导致配套模块的运行轨迹出现偏移，影响最终的加工或者检测精度。不同于通用的平板类安装板，该结构在腰孔位置做了局部加厚凸台，提升螺栓锁紧位置的局部刚性，避免螺栓拧紧时基体出现局部变形，导致安装平面的平面度超差。

　　从功能特性上看，该基座不需要额外的定制加工就可以直接适配CA6140车床的对应安装位，既可以用于加装位置检测传感器的安装固定，也可以作为小型跟刀架附件的连接基座，甚至在部分设备改造场景中，还能作为冷却管路分流阀的安装承载件，通用性较强。设计过程中充分考虑了车床运行时的振动特性，整体结构没有薄壁悬臂部分，所有受力部位都做了加强过渡，即使在车床满负荷切削的工况下，基座的形变量也能控制在0.01mm以内，不会因为自身形变影响配套部件的正常工作。
