CA6140车床电气控制集成柜结构设计

项目分类:配电柜 发布时间:2024-01-09 ID:721866

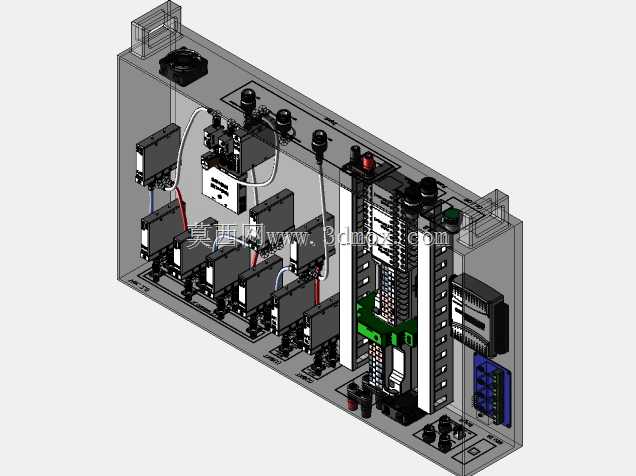

  • CA6140车床电气控制集成柜结构设计

  这套结构针对CA6140普通车床的电气控制需求做集成化布局设计,核心是解决传统车床外置电控零散、布线杂乱、防护性不足的痛点,适配车间金属切削加工场景下的车床电控升级与原厂替换需求。日常车床运行中,主电机启停、主轴正反转、进给箱换挡、冷却泵驱动、照明回路供电这些动作的逻辑控制,全部依托这个柜内的元件排布实现,所有强电回路、控制信号回路都在封闭柜体内完成走线,能有效阻挡车间内的金属切屑、切削液飞溅、粉尘堆积对电气元件的侵蚀,降低车床运行时的电气故障概率。设计阶段首先梳理了CA6140车床的全部电气回路负载,从主回路的空气开关、交流接触器、热继电器,到控制回路的中间继电器、接线端子排,再到操作侧的按钮、指示灯、急停元件,

  全部按照强弱电分离的原则做分区排布:强电元件集中布置在柜体左侧区域,大线径的动力线沿柜体侧边的走线槽敷设,减少大电流对控制信号的电磁干扰;控制回路的端子排、小型继电器集中布置在柜体中部的导轨上,预留足够的接线操作空间,方便后期检修时的线路查改;操作按钮、状态指示灯全部布置在柜体正面的操作区,高度匹配车床操作人员站立操作的视线范围,急停按钮采用红色凸头设计,设置在最易触碰的边角位置,触发时无需额外寻找操作位置。柜体整体采用壁挂式安装结构,安装孔位完全匹配CA6140车床床身侧方的原有安装位点,不需要对床身做额外的打孔改造,替换原有电控单元时可以直接对位固定,柜体与床身之间预留15mm的散热间隙,配合柜体顶部的轴流散热风扇,

  形成底部进风、顶部出风的散热风道,保证柜内元件在车床连续8小时满负荷切削运行时,温升始终控制在元件允许的工作范围内。布线设计上,所有线路全部沿标准化PVC走线槽敷设,不同电压等级的线路分槽布置,每个接线端子都预留了足够的线长余量,端子排上的每个接点都对应明确的回路标识,后期检修时不需要逐根捋线就能快速定位故障回路。柜内的元件安装全部采用标准DIN导轨固定,不需要针对单个元件做定制打孔,后期更换接触器、继电器这类易损元件时,只需要拨开导轨卡扣就能完成元件拆卸替换,大幅缩短设备停机维护的时间。柜体的门板与柜体框架之间采用整圈密封胶条做密封处理,防护等级达到IP54,完全适配机加工车间多粉尘、多切削液飞溅的工作环境,

  门板内侧预留了电气原理图的粘贴位置,方便检修人员随时对照图纸排查问题。考虑到车床运行时的振动特性,所有元件的固定卡扣都加装了防松弹垫,走线槽内的线路每隔200mm做一次扎带固定,避免车床长期运行振动导致的接线端子松动、线路移位问题。柜体的进出线口全部设置在柜体底部,配备格兰头做密封固定,切削液、金属切屑不会顺着线缆流入柜内,每个进出线口都预留了20%的备用线位,方便后期给车床加装附加功能(比如数显装置、自动进给机构)时直接布线,不需要重新开孔破坏柜体防护性能。
