户外防水型HT12接线配电箱结构设计

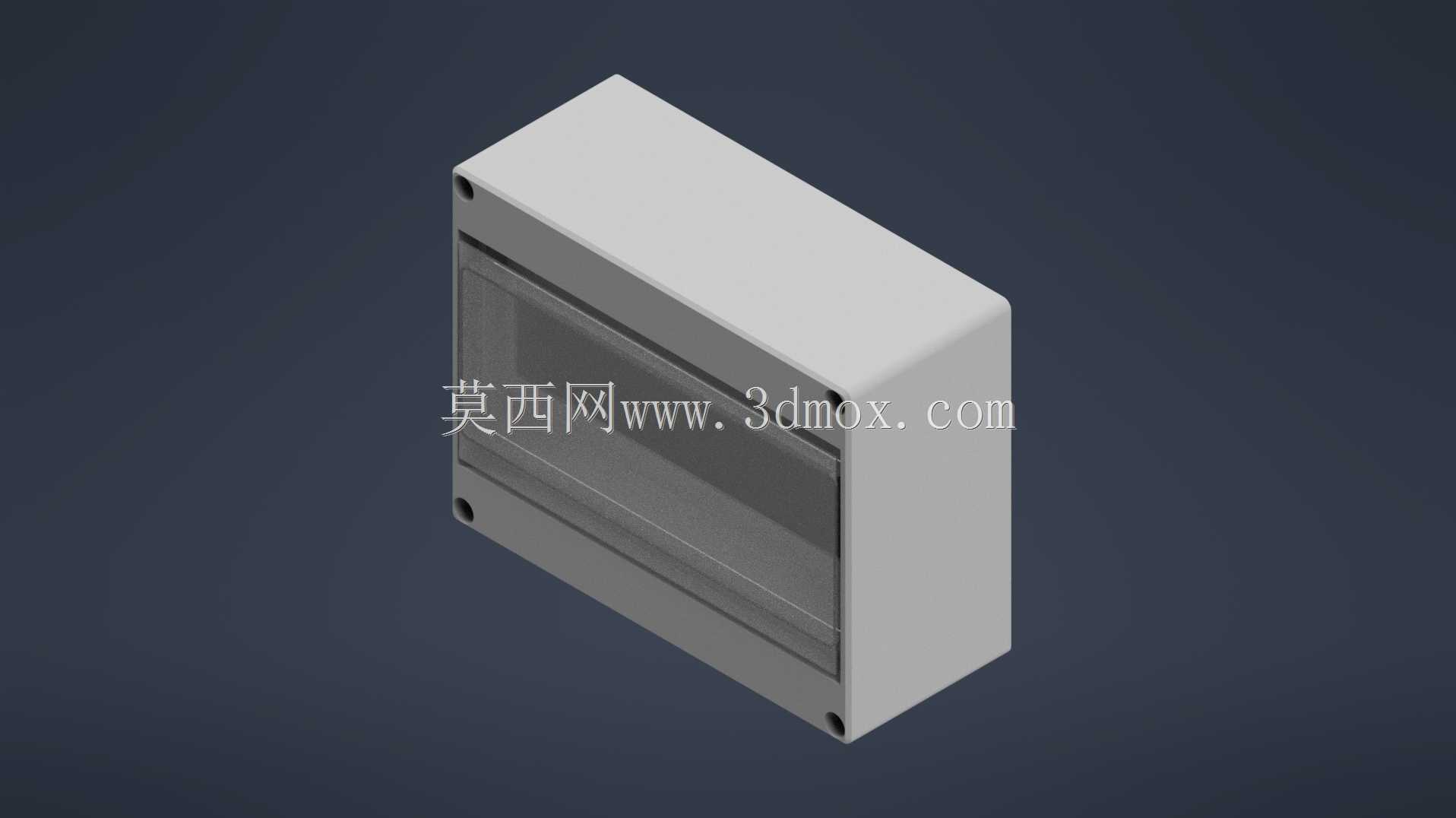

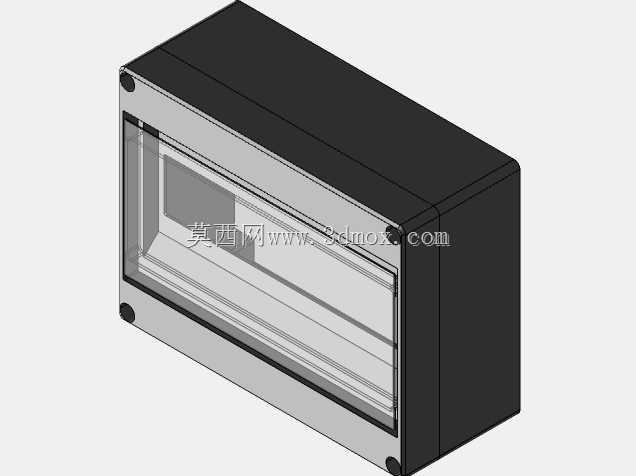

　　这款HT12配电箱的三维结构，是面向户外低压配电场景做的壳体设计，日常在机床周边辅控回路、户外小型设备供电接驳、露天工位临时配电、工业现场传感器分线布线这类场景里用得很多，核心作用是给内部的接线端子、小型断路器、分线模块提供一个封闭的安装空间，隔绝外界的粉尘、水汽、轻度机械触碰，避免内部电气元件直接暴露在工业现场的复杂环境里出现短路、积灰损坏、误触触电的问题。从结构设计的思路来看，整个壳体采用上下扣合的拼接形式，主体盒体和上盖之间预留了密封胶条的安装槽位，四个角的安装孔位是贯穿上下壳体的，装配时螺丝锁紧后可以均匀挤压密封胶条，实现IP65级别的防护能力，这种设计不用额外做复杂的卡扣结构，靠螺丝锁紧的压力就能保证密封的均匀性，

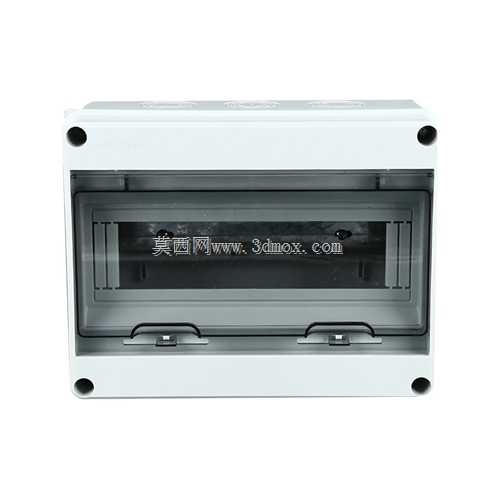

　　后期维护拆盖上盖也很方便，不用撬动壳体边缘破坏密封层。正面预留的透明视窗区域，是给需要观察内部空开状态、指示灯信号的使用场景准备的，视窗和上盖之间同样做了密封压边，不用打开箱盖就能直接看到内部元件的工作状态，减少日常巡检时开箱的频次，也避免开箱过程中外界的水汽、粉尘进入箱体内部。从安装边界的角度来说，壳体四个角的固定孔是沉孔设计，安装时螺丝头可以完全沉入壳体表面，不会突出在外影响上盖的贴合，也不会因为螺丝突出剐蹭到周边的布线或者操作人员。整个壳体的内部空间做了规整的直壁设计，没有多余的加强筋凸起占用内部安装空间，方便用户根据自己的需求自行打孔安装导轨、端子排，不管是装小型的微型断路器，还是装接线端子排、信号隔离模块，

　　都有足够的平面空间来固定，内部的边角位置做了小圆弧过渡，避免布线时尖锐的边角割破线缆的绝缘层。考虑到户外使用的场景，壳体的壁厚做了均匀的等厚设计，不管是用ABS工程塑料注塑生产，还是做小批量的3D打印打样，都不会出现壁厚不均导致的缩痕、变形问题，四个外角做了小圆角处理，既可以减少搬运安装过程中的磕碰掉角，也能避免尖锐的边角划伤操作人员。在实际选型使用的时候，要注意这款配电箱的安装孔位间距是固定的，在安装板上预打孔的时候要对应孔位尺寸留够安装余量，箱体的进出线孔需要用户根据自己的布线需求在壳体的侧壁或者底部自行开孔，开孔之后要搭配对应的电缆防水接头来保证整体的防护等级，不能开完孔直接穿线不做密封处理，不然会失去防水防尘的能力。

　　另外这款壳体的上盖和下盒的配合止口做了错位的挡边设计，就算密封胶条出现老化失效，外界的水顺着壳体流下来的时候，也会被止口挡边挡住，不会直接流进箱体内部，相当于给密封做了一道冗余的防护结构，这种设计在户外使用的电气壳体里非常实用，能大幅提升恶劣天气下的使用可靠性。在做三维建模的时候，整个壳体的拔模角度做了统一的1.5度设置，符合常规注塑件的生产要求，所有的孔位、止口、密封槽的尺寸都做了公差预留，实际生产装配的时候不会出现扣合不上、密封胶条放不进去的问题，视窗的透明件和上盖的配合采用嵌入式压装的结构，不用额外打胶固定，靠尺寸过盈压合就能固定住透明件，同时配合密封胶圈实现视窗位置的密封，减少装配的工序和成本。
