曲柄滑块轮盘联动机械教学演示组件

　　这套联动组件的核心是典型的曲柄滑块衍生机构，在职业院校机械原理课堂、企业新员工结构认知培训场景中应用极广，很多刚接触机械传动的从业者，第一次理解转动与直线往复运动的转换逻辑，都是通过这类具象的实体演示完成的，相比教材上的平面原理图，三维实体结构能直观呈现各构件的运动干涉边界、铰接点的受力角度变化，帮学习者快速建立空间运动逻辑。

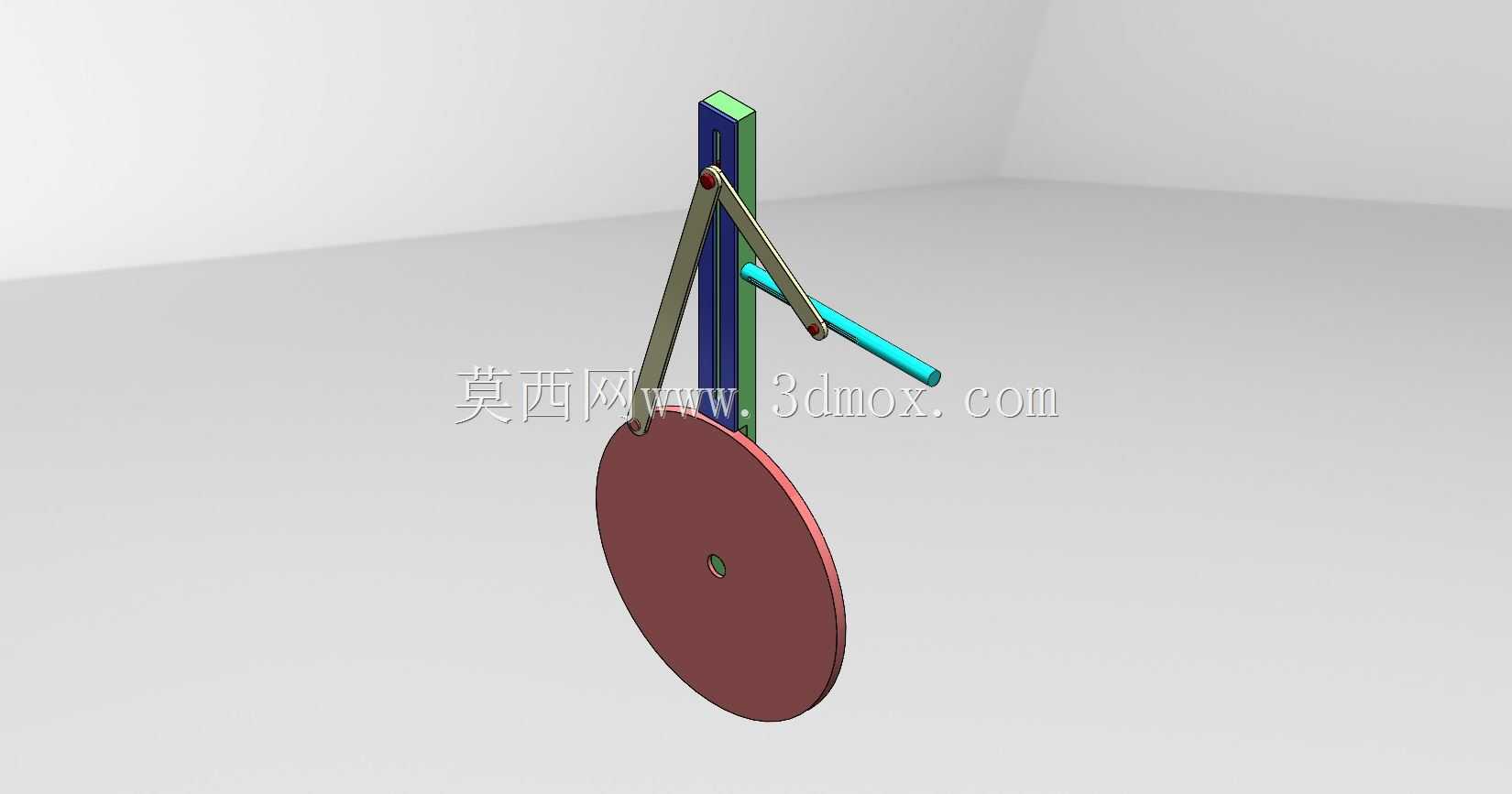

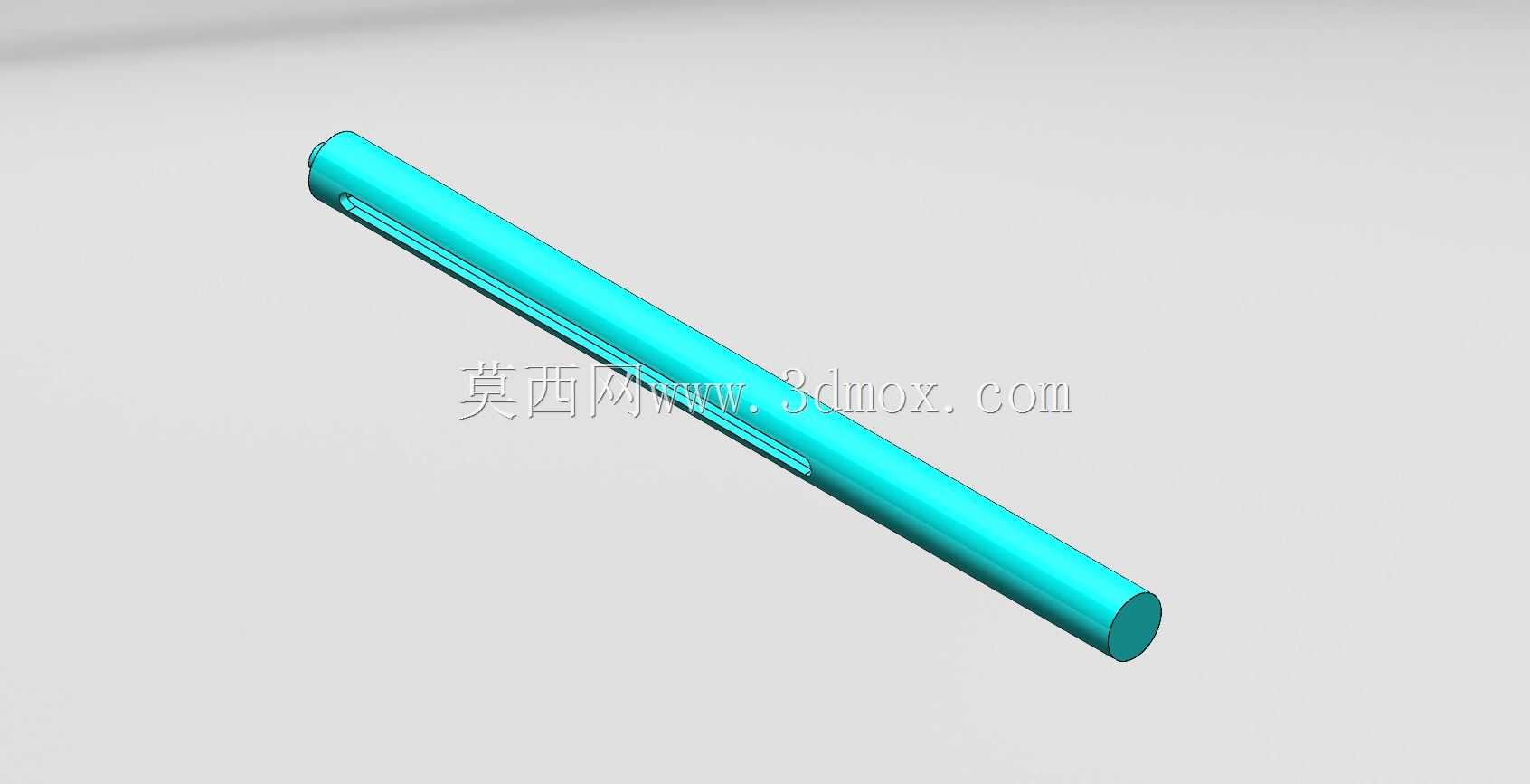

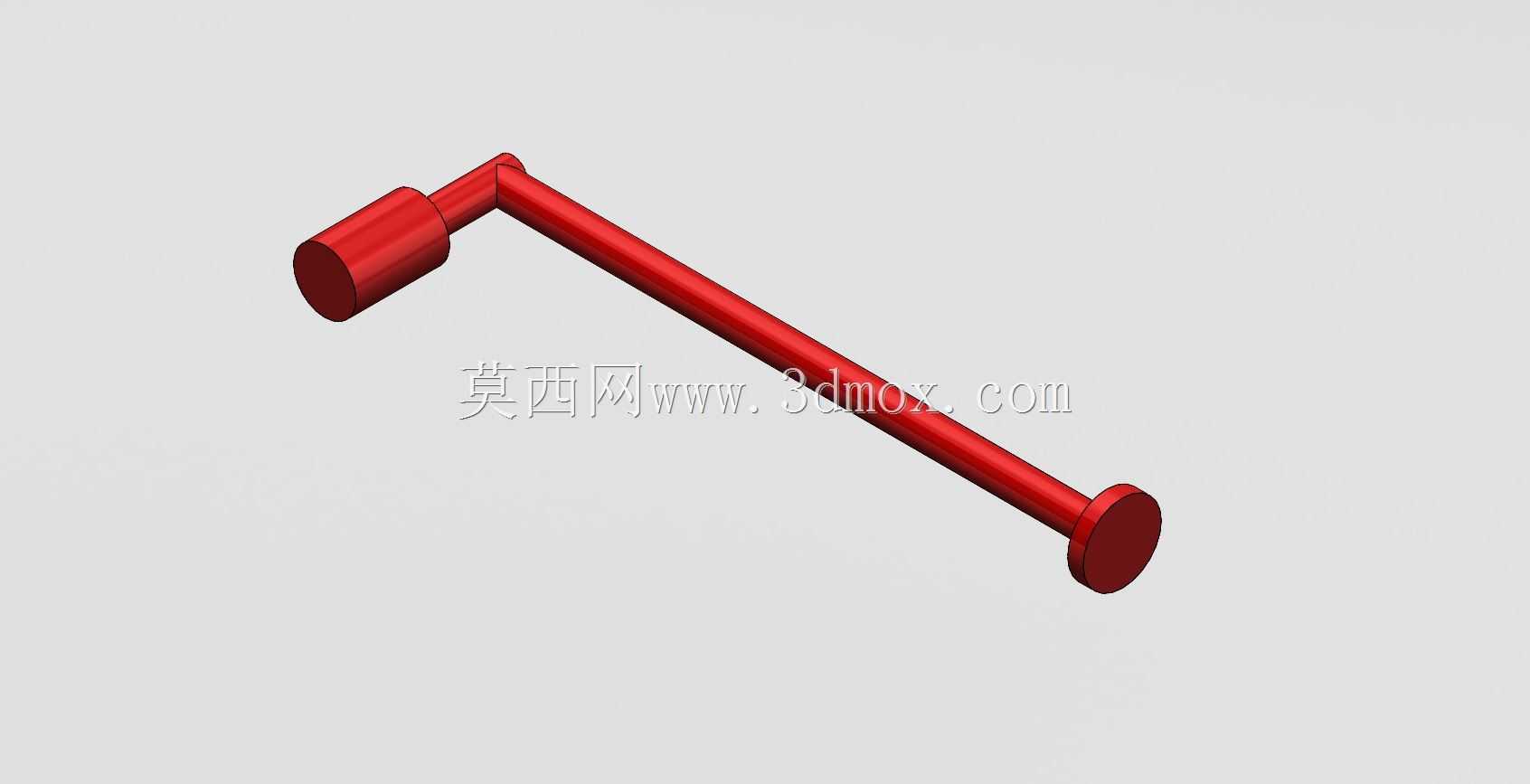

　　从实际功能来看，这套组件可以将轮盘的连续圆周转动，通过两根铰接的连杆传递到竖直导轨上的滑块，实现滑块沿导轨方向的直线往复运动，反过来也能通过推动滑块带动轮盘转动，完整复现曲柄滑块机构的双向运动传递特性，很多小型冲压设备、往复式送料机构的核心传动逻辑，都是从这类基础机构演化而来，只是根据实际工况调整了构件长度、铰接点位置和动力输入方式。

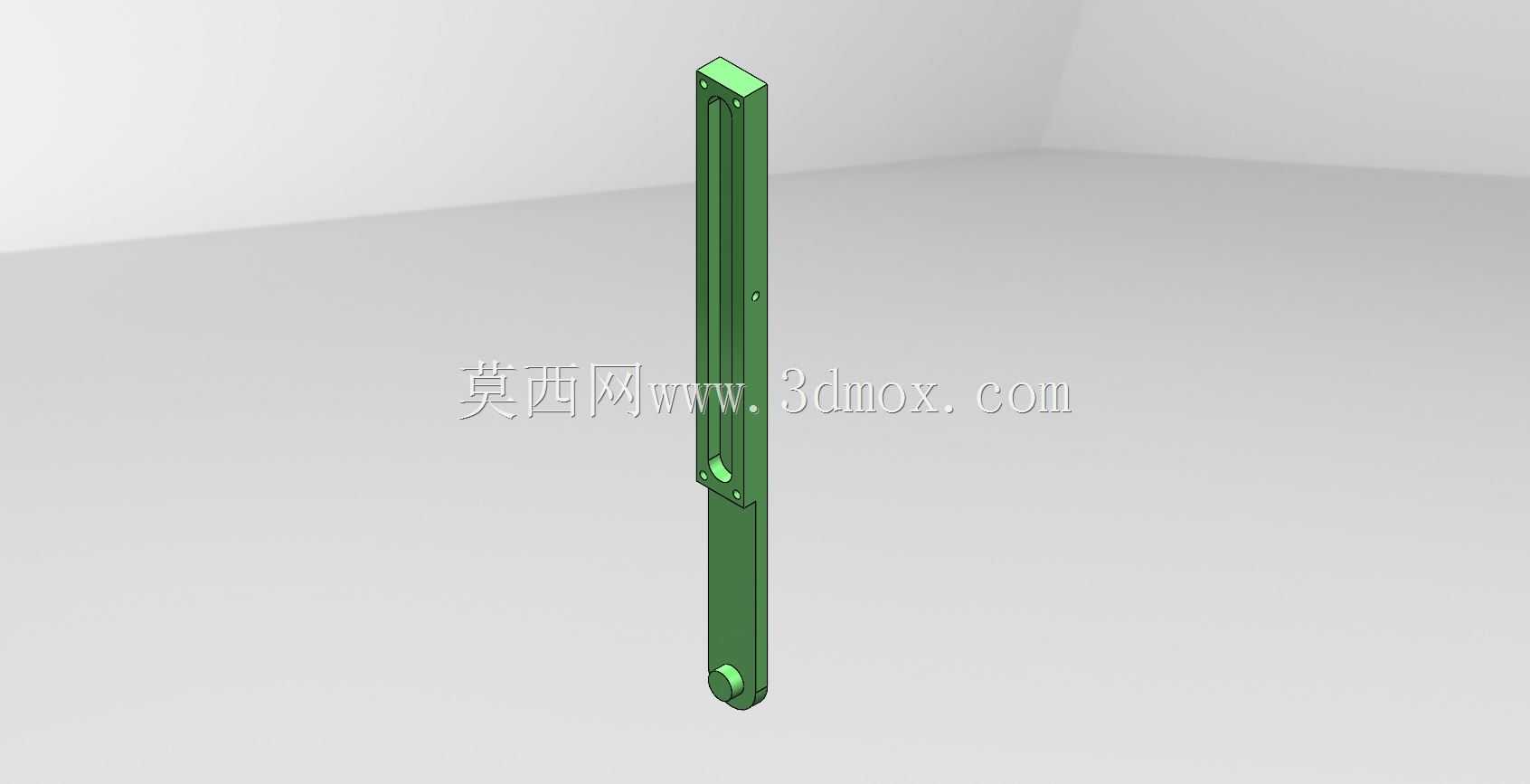

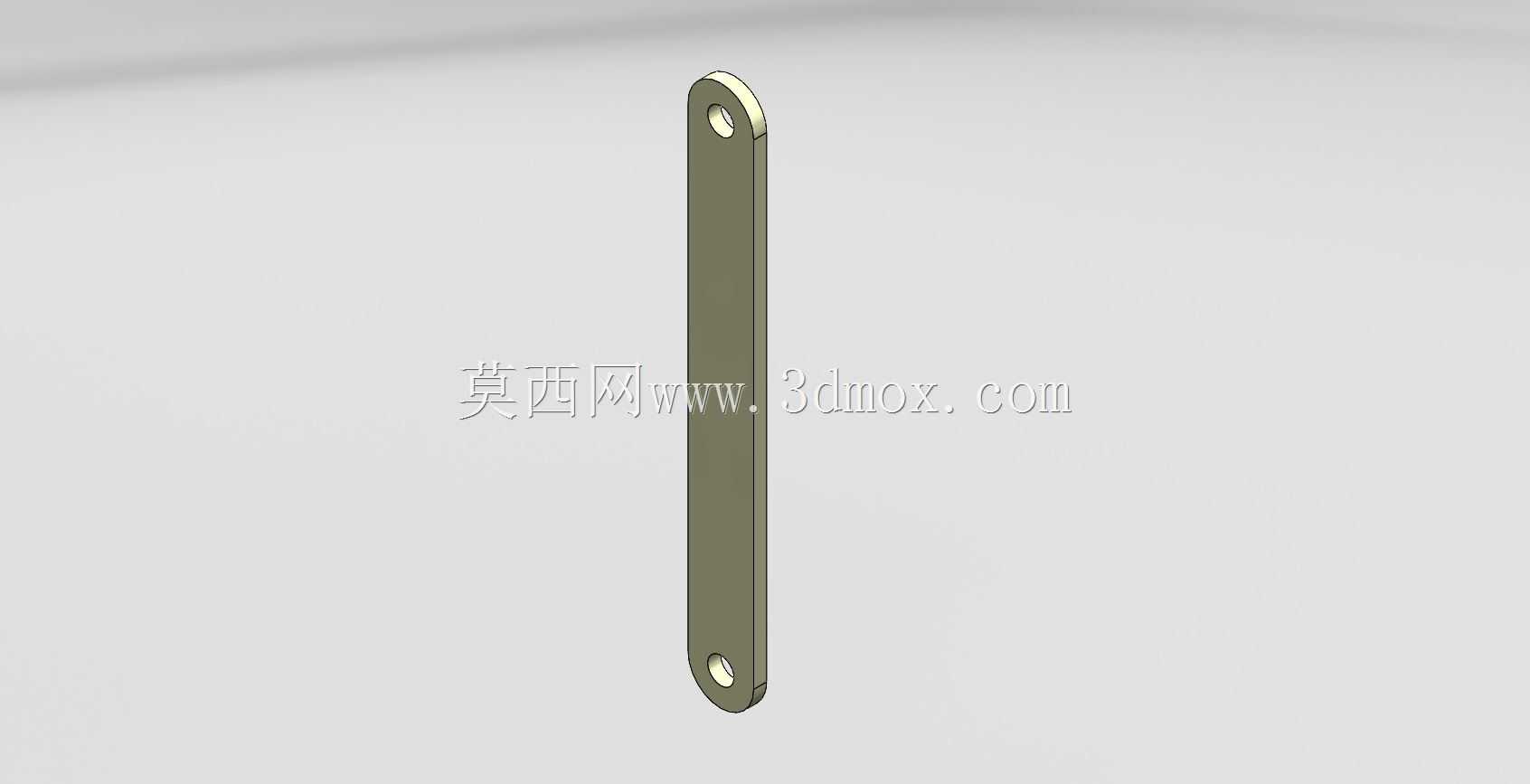

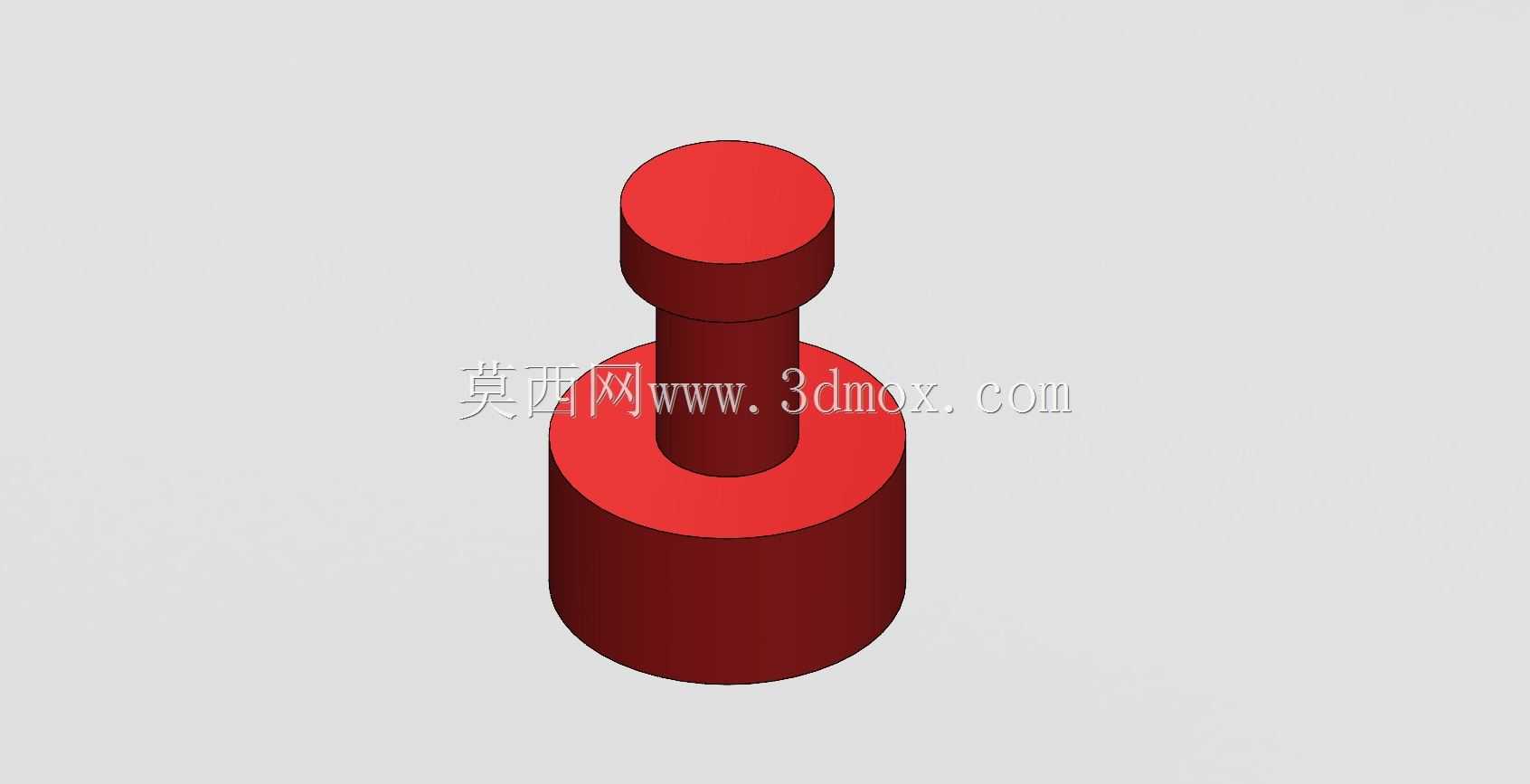

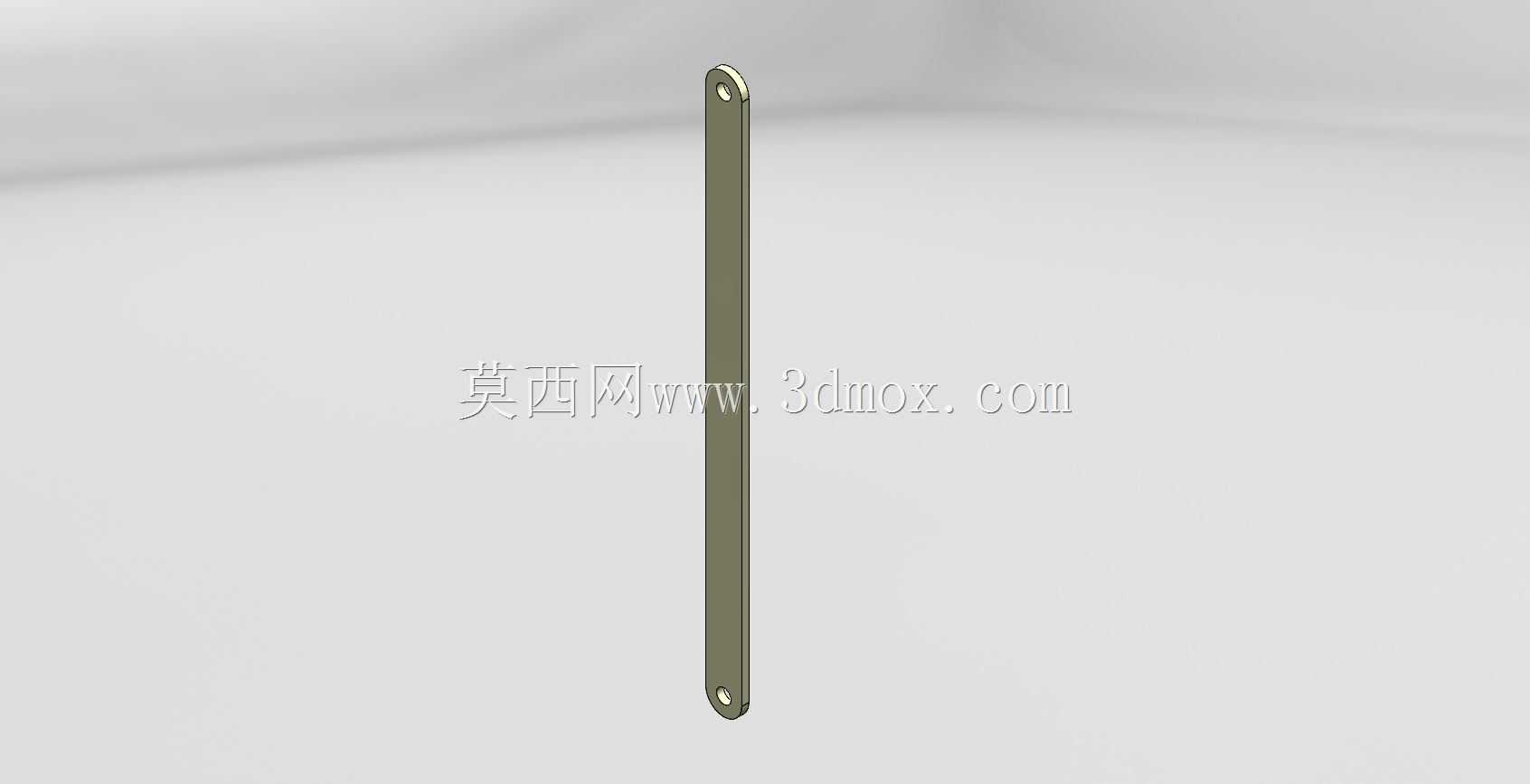

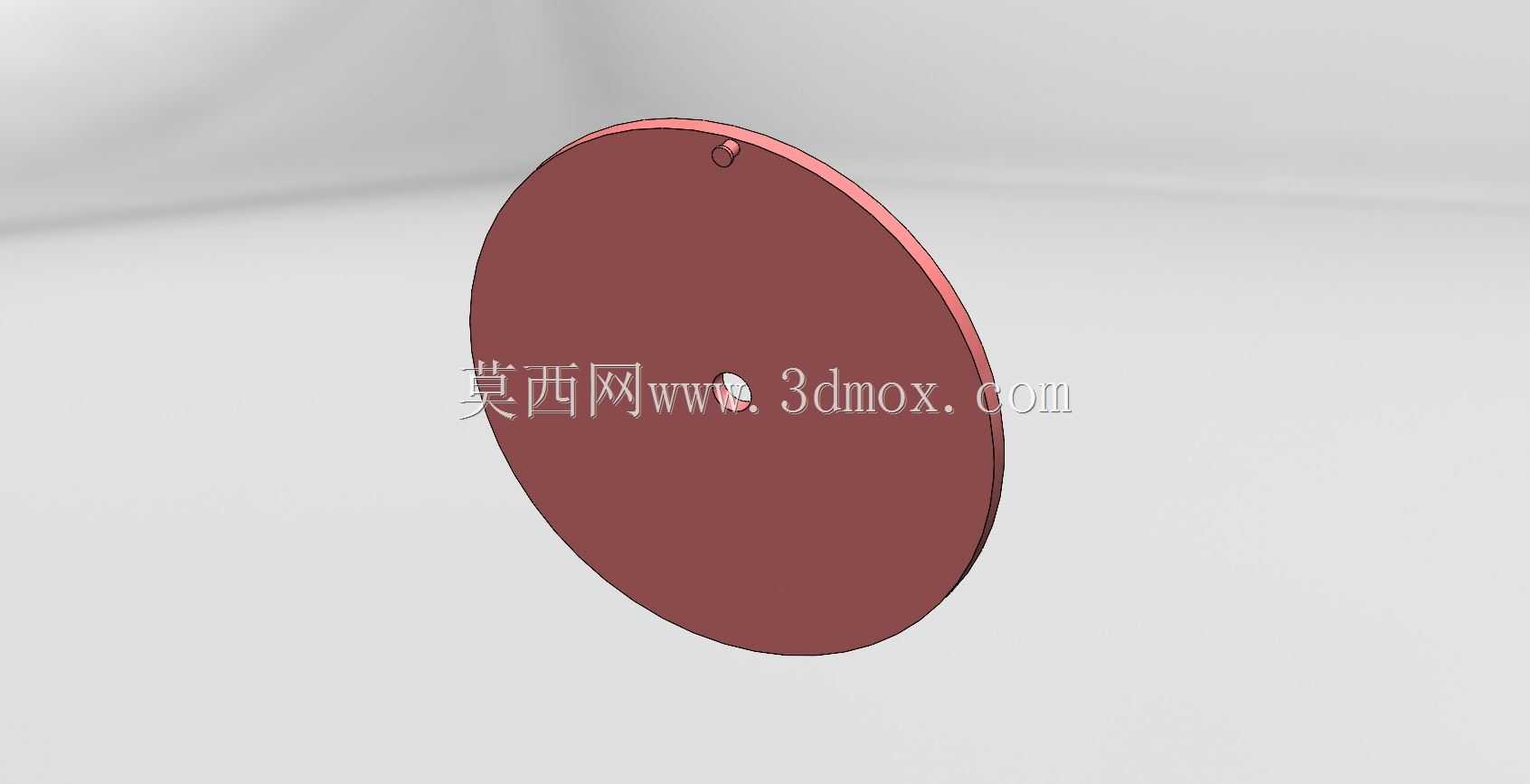

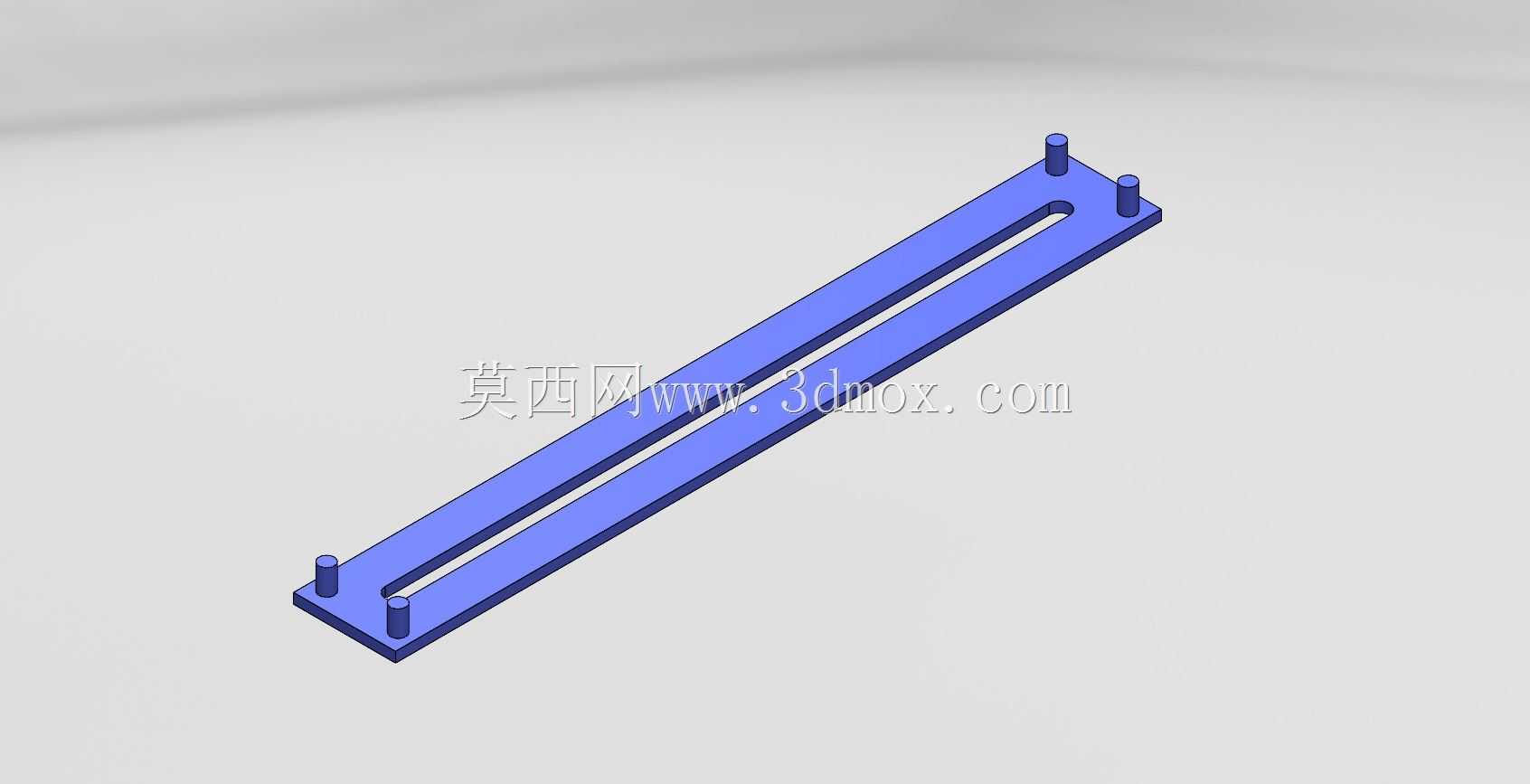

　　设计这套结构的时候，首先要确定的是轮盘的回转半径，这个参数直接决定了滑块的最大行程，轮盘上的曲柄铰接点不能距离回转中心过近，否则会出现传动死点，也不能过远导致连杆摆角超出合理范围，增加铰接处的侧向磨损。竖直导轨的长度要覆盖滑块的全行程，两端预留足够的限位余量，避免滑块运动到极限位置时脱出导轨，连杆的长度需要结合轮盘半径和导轨安装位置计算，保证整个运动过程中连杆不会和导轨、轮盘发生运动干涉，两个铰接点的销轴要采用间隙配合，既要保证转动灵活，又不能有过大的旷量，否则运动过程中会出现明显的晃动，影响演示精度。

　　从安装边界来看，整套组件的固定基准是竖直导轨的安装面，安装时需要保证导轨的直线度，以及轮盘回转中心与导轨平面的平行度，如果两者垂直度偏差过大，运动过程中连杆会受到额外的侧向扭力，不仅会增大转动阻力，长期运行还会造成铰接销轴的偏磨。轮盘的中心高度要和连杆下铰接点的运动范围匹配，保证当滑块运动到上下极限位置时，连杆的摆角处于合理区间，不会出现机构锁死的情况。

　　实际应用中，这类基础机构可以根据不同的工况需求做变形设计，比如调整轮盘上铰接点的位置来改变滑块的行程，更换不同长度的连杆来调整滑块的运动速度特性，在铰接点处加装轴承来降低摩擦阻力，适配更高转速的动力输入。很多自动化设备里的往复送料机构、小型压力机的冲压驱动结构、甚至老式蒸汽机的动力传递结构，核心原理都和这套演示组件一致，只是根据负载大小、运行速度、安装空间的限制做了针对性的结构优化，比如在重载场景下会将连杆换成铸钢件提升结构强度，在高速场景下会对铰接点做润滑设计降低磨损，在安装空间受限的场景下会调整各构件的尺寸比例压缩整体体积。

　　在建模过程中，需要特别注意各铰接处的配合间隙，销轴和连杆孔的配合要符合公差要求，导轨和滑块的配合要预留合适的滑动间隙，既不能过紧导致滑动卡滞，也不能过松导致运动精度下降。轮盘的端面要做平面度处理，保证和连杆铰接时不会出现轴向窜动，所有构件的棱边都要做倒角处理，避免安装和演示过程中划伤操作人员。这套组件虽然结构简单，但涵盖了机械传动里最核心的运动转换逻辑，是理解复杂机械结构的基础，很多复杂的自动化设备拆解到最后，都是由这类基础机构组合而成的，掌握这类基础机构的设计逻辑和参数计算方法，是结构设计从业者的必备基础能力。
