3D打印小型手持防暴防御护具结构设计

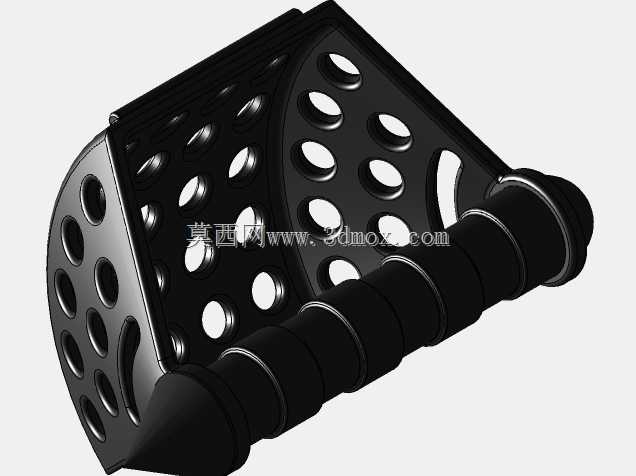

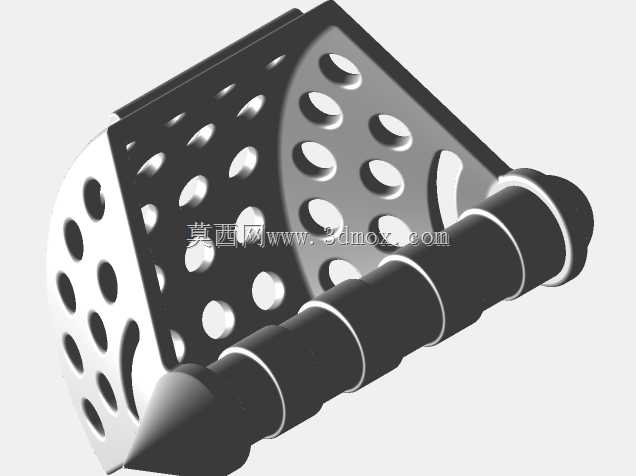

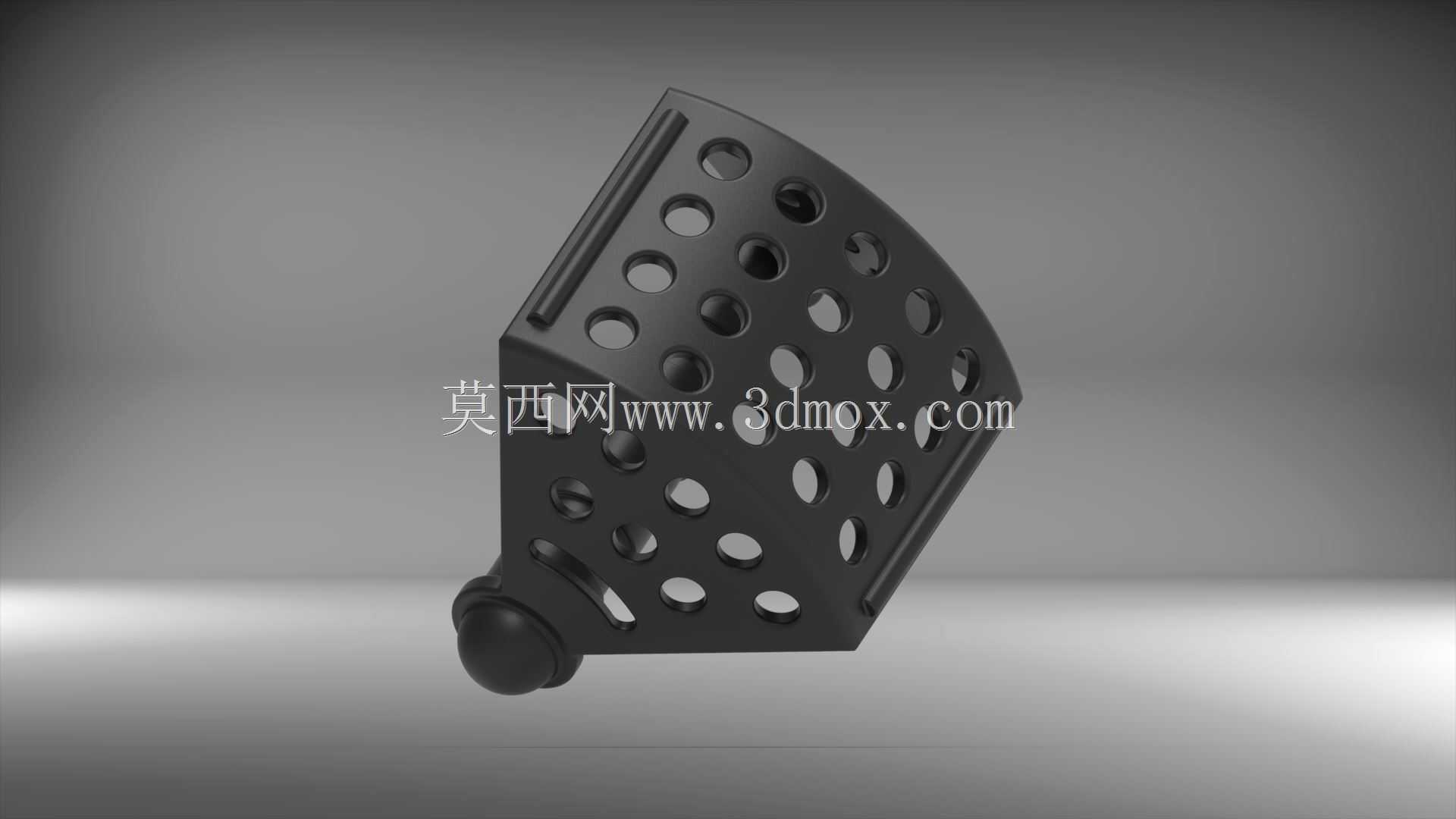

　　这款小型手持防御护具的设计初衷，是面向日常随身防护、户外作业防动物侵扰、近距离突发冲突防御的场景需求，区别于传统大尺寸防暴盾牌的笨重属性，整体采用弧面贴合人体小臂的形态设计，使用者可通过握持底部的凸起握柄，将护具主体贴合在前臂外侧，在遭遇棍类钝器击打、野生动物扑抓时，可快速抬臂格挡，同时护具的弧面造型可引导击打力沿弧面分散卸力，避免冲击力直接传导至手臂造成骨裂或软组织挫伤。护具表面的多孔结构并非装饰性设计，一方面是为了降低3D打印过程中的材料消耗，缩短打印时长，另一方面均匀排布的通孔可有效降低护具整体重量，长时间握持不会产生明显的手臂酸胀感，同时在格挡过程中，通孔可分散局部应力集中，避免整块护具受单点冲击出现碎裂的情况，

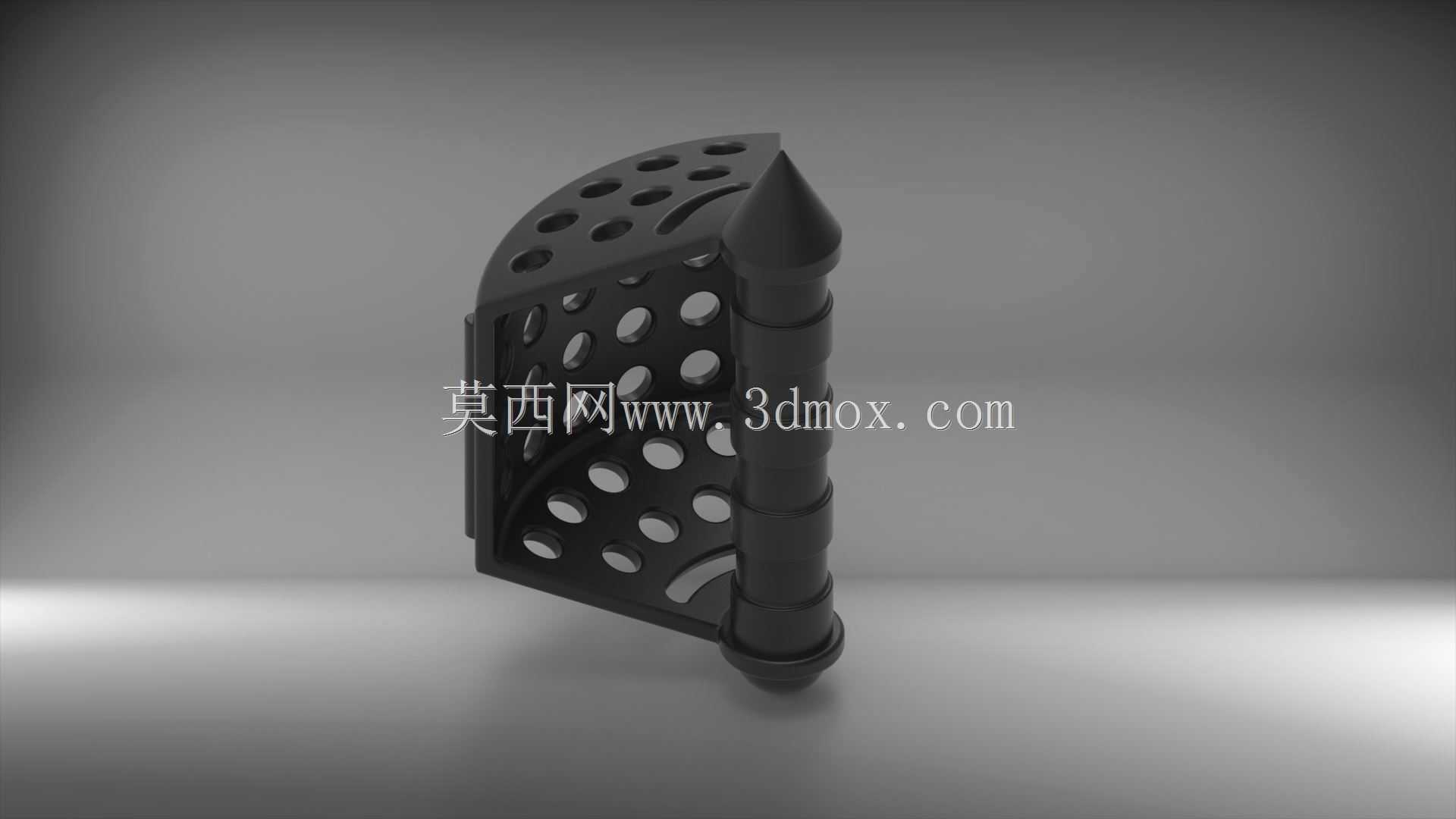

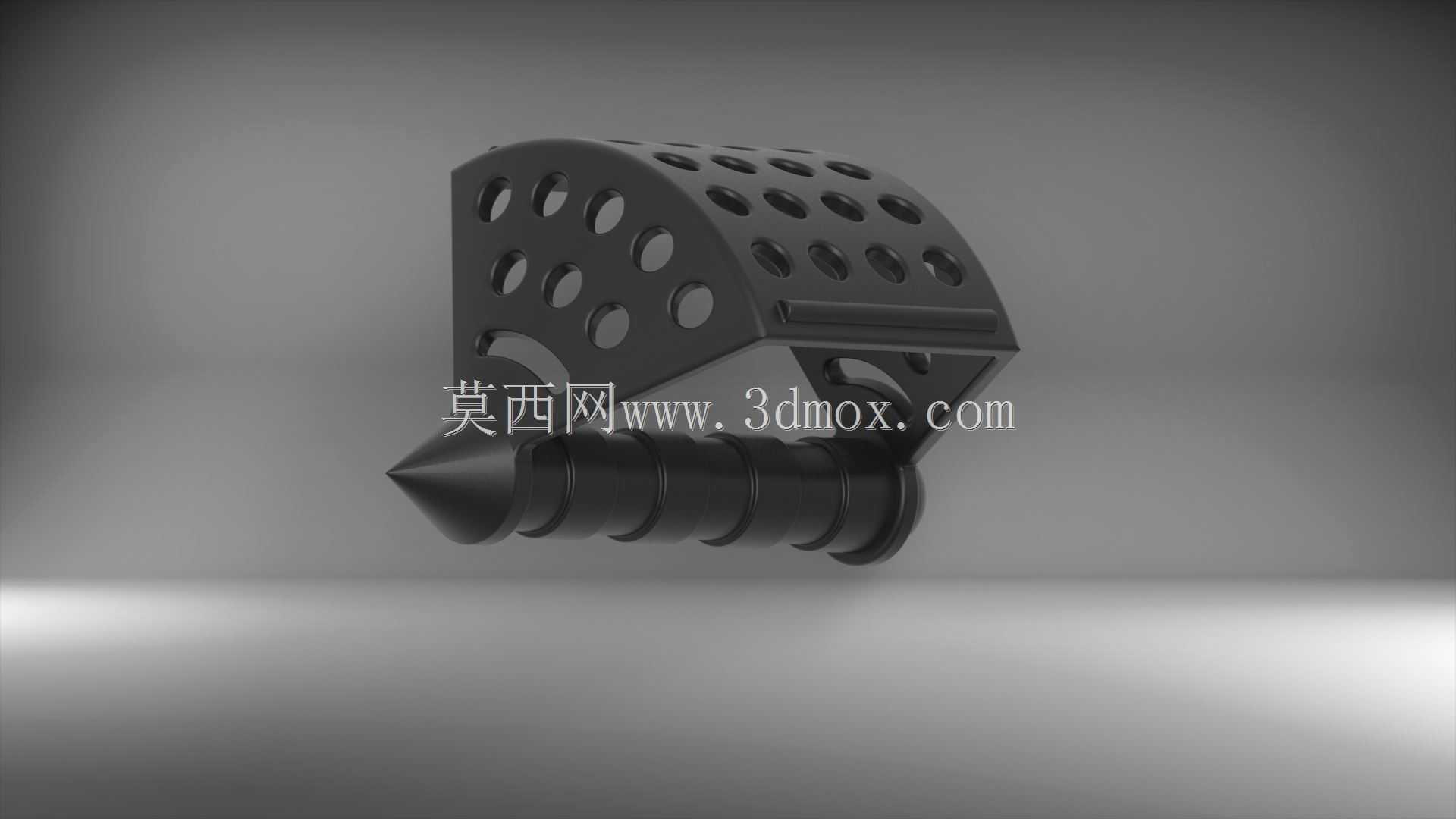

　　孔位的排布经过受力仿真验证，沿护具弧面的受力传导路径间隔设置，不会破坏整体结构的抗冲击强度。从结构设计细节来看，护具的侧边做了加厚的加强筋处理，对应小臂尺骨、桡骨的防护区域做了局部增厚，厚度比非核心防护区域高出2mm，可承受直径30mm硬质木棒以10m/s速度的正面击打，不会出现穿透性破损。底部的握柄采用符合人体工学的椭球形设计，表面做了细微的防滑纹理处理，握持时手掌可完全贴合握柄曲面，即使在手部出汗或者佩戴薄手套的情况下，也不会出现打滑脱手的问题，握柄与护具主体的连接位置做了圆角过渡，避免应力集中导致连接位置断裂，过渡圆角半径设置为3mm，可有效分散握持时的反向作用力。护具的整体尺寸控制在长度180mm、宽度120mm、

　　弧面曲率半径85mm的范围内，可适配绝大多数成年人的小臂维度，不需要额外的绑带固定，仅靠握持握柄即可完成佩戴与使用，收纳时可放入普通背包侧袋或者大号裤兜，不会占用过多随身空间。在实际使用场景中，除了应对人为的钝器攻击外，这款护具也适用于户外徒步、山林作业时的防护，可抵御小型野生动物的抓咬，同时护具前端的硬质边缘可在紧急情况下作为破窗工具使用，应对车辆被困等突发状况。设计过程中充分考虑了3D打印的工艺特性，所有结构均采用无支撑打印的角度设计，护具放置在打印平台时，弧面的倾斜角度为45度，不需要添加额外的支撑结构即可完成打印，打印完成后仅需去除底部的打印 raft 即可直接使用，不需要后续的打磨、装配工序，

　　普通的FDM 3D打印机使用PLA或者PETG材料即可完成制作，材料成本控制在极低的范围内，普通用户也可自行打印制作。护具的边缘全部做了R2的圆角处理，不会出现锋利的毛边，避免使用过程中划伤自身或者衣物，同时弧面的弧度经过多次人体适配测试，抬臂格挡时护具可自然覆盖从手腕到肘关节下方10mm的区域，不会出现防护盲区，也不会阻碍肘关节的正常弯曲活动，在格挡动作完成后可快速切换为其他动作，不会因为护具的卡滞影响动作连贯性。不同于传统金属防暴护具的冷硬质感，这款采用工程塑料打印的护具重量仅为150g左右，长时间佩戴不会对小臂造成额外的负担，多孔结构也保证了佩戴时的透气性，夏季使用时不会因为护具贴合皮肤出现闷汗的情况。在结构强度验证阶段，分别做了落锤冲击测试、静压测试、反复弯折测试，1kg落锤从1m高度自由落体冲击护具核心防护区域，护具仅出现轻微凹陷无碎裂；500N静压持续1分钟，护具变形量小于2mm，卸载后可完全恢复原状；反复弯折100次后，连接位置无裂纹出现，可满足日常防护的使用强度需求。
