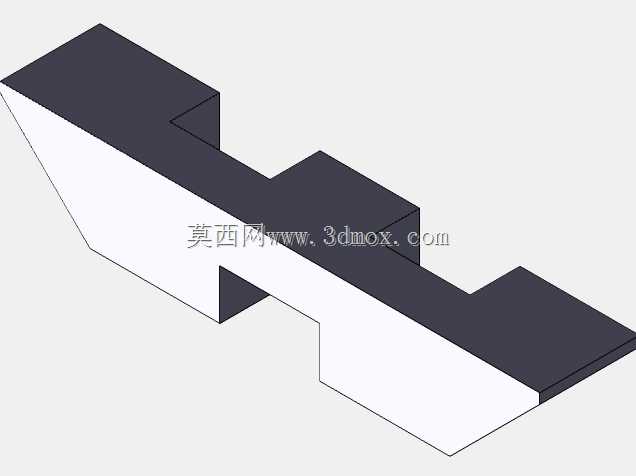

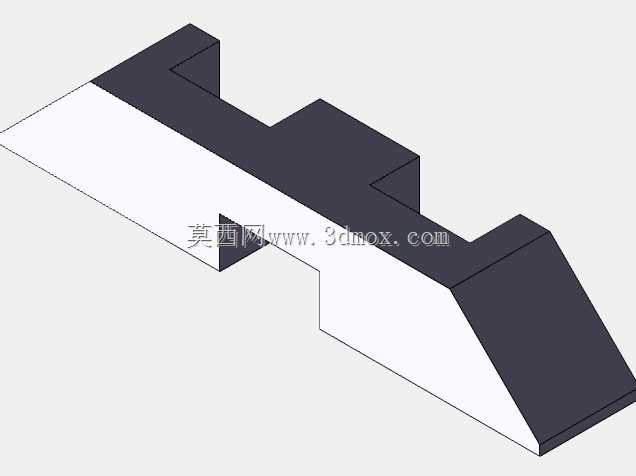

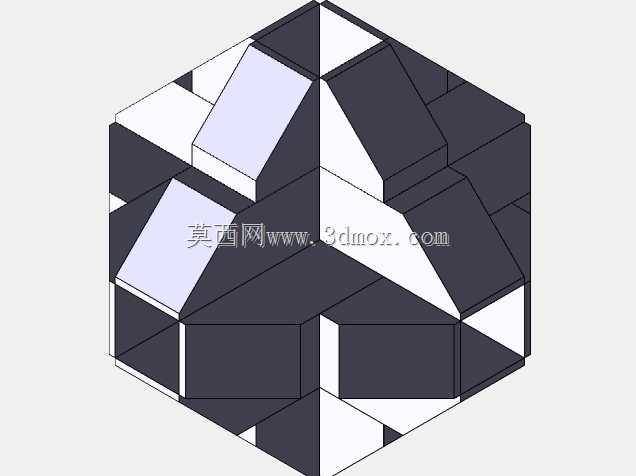

CA6140车床专用阶梯斜角定位挡块结构

　　在普通卧式车床的批量加工场景里，这类阶梯斜角结构的挡块是工位定位环节里不起眼但容错率极低的核心小件，很多一线操机和结构设计人员都有过因为挡块定位面磨损、导向角度偏差导致整批工件轴向尺寸超差的经历，这类零件的设计逻辑从来不是追求复杂结构，而是在高频次的工件装夹、刀架进给碰撞、切削液长期冲刷的工况下，保持定位精度的稳定性。从实际装配场景来看，这类挡块一般安装在CA6140车床的床身导轨侧面的定位槽内，或者固定在进给溜板的行程限位位置，阶梯式的凸台结构不是随意设计的造型：较低的第一阶平面是主要的定位承力面，对应加工短轴类、盘类零件时的常规工位定位，接触面做了整面的平面度公差控制，装配后与导轨定位面的贴合间隙要求控制在0.02mm以内，

　　避免长期受进给冲击力出现局部压溃变形；中间凸起的第二阶结构是侧向限位面，刚好卡在床身导轨的T型槽侧壁，抵消工件装夹时的侧向推力，不需要额外增加顶紧螺丝就能限制挡块的横向窜动，很多新手设计这类挡块时容易忽略这个侧向凸台的尺寸匹配，把凸台宽度做的比T型槽窄0.5mm以上，实际使用时挡块会在切削振动下慢慢偏移，最后导致行程限位失效撞刀。末端的斜角结构是整个零件设计里最体现现场经验的部分，这个斜角不是为了造型好看的工艺倒角，而是给快速更换工位时的导向结构：当需要调整挡块位置、沿着导轨滑移的时候，斜角面可以顺着T型槽的边缘滑入，不需要操机人员反复对齐孔位，尤其是在加工重型轴类零件、手上沾着切削液和铁屑的时候，

　　这个导向斜角能减少至少一半的挡块调整对位时间，斜角的角度一般控制在30度到45度之间，角度太小导向行程太长会压缩有效定位面的长度，角度太大则起不到顺滑导向的作用，容易卡在T型槽的槽口位置。从安装边界尺寸来看，这类挡块的总长度控制在180mm到220mm区间，总高度不超过60mm，底部的安装基准面粗糙度要求达到Ra1.6，保证和导轨面贴合时不会因为接触面粗糙出现定位间隙，两个阶梯凸台的高度差控制在15mm，刚好匹配CA6140车床T型槽的槽深尺寸，不会出现凸台太高凸出导轨面、刮蹭溜板底部的问题，也不会因为凸台太浅卡不住槽位、受力后脱出。在实际功能层面，这类挡块除了基础的行程限位作用，还可以作为批量加工时的轴向定位基准：当加工一批长度一致的轴类零件时，把挡块固定在床身对应位置，工件装夹时一端顶住挡块的定位面，不需要每次都用卡尺测量轴向伸出长度，能大幅缩短单件装夹的辅助时间，针对CA6140车床常用的加工工况，挡块的承力面做了局部的淬火处理，硬度达到HRC45-50，应对长期的工件顶紧、溜板轻触碰撞不会出现明显的凹坑变形，相比普通未热处理的Q235材质挡块，使用寿命能提升4倍以上。很多刚接触机床附件设计的人员容易把这类挡块做成等厚度的方块结构，实际用到现场就会发现，方块结构没有导向斜角，调整位置时对位困难，没有阶梯凸台的话，仅靠螺栓压紧的话，受侧向力时螺栓会承受剪切力，时间长了螺栓容易剪断，挡块移位造成加工事故。

　　这个结构的设计完全是从现场使用痛点出发，没有多余的装饰性结构，每一个平面、每一个斜角、每一段阶梯都对应实际工况里的具体需求：底部整面基准保证安装精度，中间阶梯凸台承担侧向限位的剪切力，保护安装螺栓不受横向载荷，末端斜角降低调整对位的操作难度，承力面局部淬火提升耐磨性能，所有尺寸边界都严格匹配CA6140车床的导轨槽参数，不会出现安装干涉的问题。在日常维护场景里，这种一体式结构的挡块没有拼接缝隙，切削液和铁屑不会积存在结构缝隙里，下班清理床身的时候只需要用棉纱擦一下表面就能清洁干净，不会像拼接式挡块那样在缝隙里积存铁屑，时间长了铁屑锈胀导致结构松动。从建模逻辑来看，绘制这个零件的时候不需要复杂的曲面命令，以底部安装面为基准，先拉伸主体轮廓，再切除出阶梯结构，最后做出末端的斜角，重点是要严格匹配CA6140车床导轨T型槽的实际尺寸参数，保证凸台和槽位的配合间隙在合理范围，间隙过大定位不准，间隙过小滑移调整的时候卡滞，斜角的过渡位置要做微小的圆角处理，避免尖锐棱口刮伤操作人员的手，也避免磕碰时棱口崩缺。
