CA6140车床专用板条式刀架结构

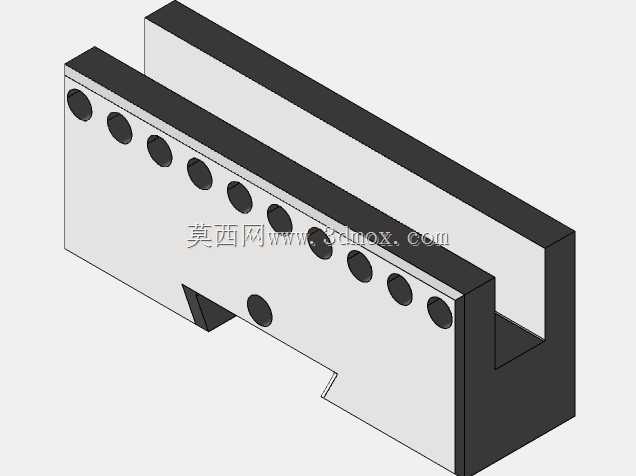

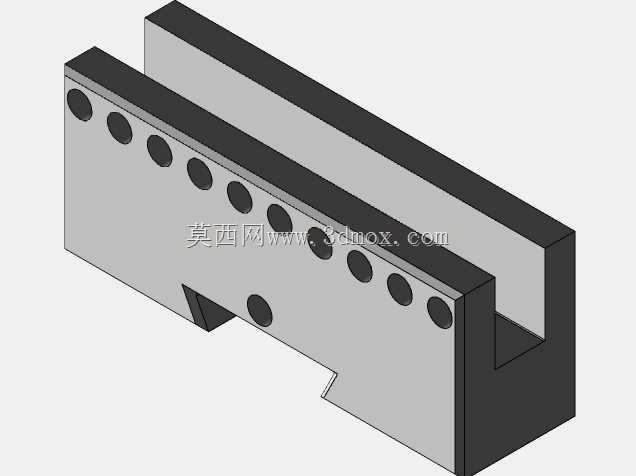

　　在普通卧式车床的切削加工场景中，刀架是直接承担刀具装夹、切削力传导、工位切换功能的核心执行部件，这款适配CA6140车床的板条式刀架结构，针对常规四方刀架在多刀具连续加工、长行程走刀场景下的装夹刚性不足问题做了针对性结构优化，在中小批量轴类、盘类零件的车削加工场景中适配性极强。从实际加工工况来看，普通CA6140车床原配的四方回转刀架最多只能同时装夹4把刀具，遇到需要多工序连续加工的零件时，往往需要中途停机换刀，不仅打断加工节奏，反复拆装刀具也容易带来对刀误差，而这款板条式刀架采用双侧排布的刀具安装位设计，沿板条本体的两个平行立壁上均匀布置了多组刀具安装孔，单组刀架可同时装夹十把以上不同用途的车刀，包括外圆车刀、切断刀、螺纹车刀、内孔车刀等，配合车床的纵向走刀行程，可以在一次装夹工件的前提下完成多道工序的连续加工，大幅减少停机换刀的辅助时间，尤其适配台阶轴、带多段螺纹的轴类零件、复杂内孔结构盘类零件的批量加工场景。从结构设计思路来看，这款刀架采用整体式U型槽板条结构，主体为一体化铣削成型的钢制构件，两个平行立壁的厚度经过切削力校核，在承受大切深外圆车削的径向切削力时不会出现侧向形变，底部的定位缺口与车床中拖板的安装基面完全贴合，通过底部的定位键与中拖板的T型槽配合实现安装定位，不需要额外制作过渡连接盘，安装时直接替换原有的四方刀架即可，安装边界完全匹配CA6140车床中拖板的安装孔位尺寸，不需要对机床原有结构做任何改装。刀架立壁上的安装孔采用等间距排布，

　　孔位公差控制在H7级，每个安装孔都配有对应的锁紧螺钉孔，刀具装入安装孔后可以通过侧面的锁紧螺钉实现无间隙夹紧，刀具悬伸长度可以根据加工需求灵活调整，针对不同长度的车刀都能实现稳定装夹。U型槽的内部空腔可以容纳切削液管路和排屑空间，加工过程中产生的铁屑可以顺着槽体斜面滑落，不会堆积在刀具安装位附近影响锁紧结构的可靠性。在实际使用过程中，这款板条刀架的刚性表现优于常规的回转式刀架，因为没有回转机构的配合间隙，整体结构的连接刚性更强，在进行大进给量的粗车加工时，刀具的振颤幅度明显小于回转刀架，加工出的工件表面粗糙度更稳定，尤其是在进行长轴类零件的连续外圆车削时，不会因为刀架的回转间隙让刀，有效避免锥度误差。设计时还考虑了刀具的调整便利性，

　　每个安装孔的位置都对应了车床常用的加工工位，调整刀具时只需要松开对应位置的锁紧螺钉，移动刀具到合适的伸出长度后锁紧即可，不需要转动刀架重新定位，对刀效率更高。从安装尺寸边界来看，这款刀架的总宽度与CA6140车床中拖板的宽度一致，安装后不会超出拖板的运行边界，纵向移动时不会与车床主轴箱、尾座产生干涉，刀架的总高度经过匹配计算，安装后刀具的刀尖高度与车床主轴中心高完全一致，不需要额外加装垫刀片调整刀尖高度，减少了垫刀片堆叠带来的刚性损失。立壁上的安装孔中心高统一，不同位置安装的刀具只要刀杆尺寸一致，刀尖高度就保持在同一水平，换刀时不需要反复调整刀尖高度，大幅降低对刀的工作量。针对切断加工的场景，刀架底部专门设计了切断刀的专用安装位，

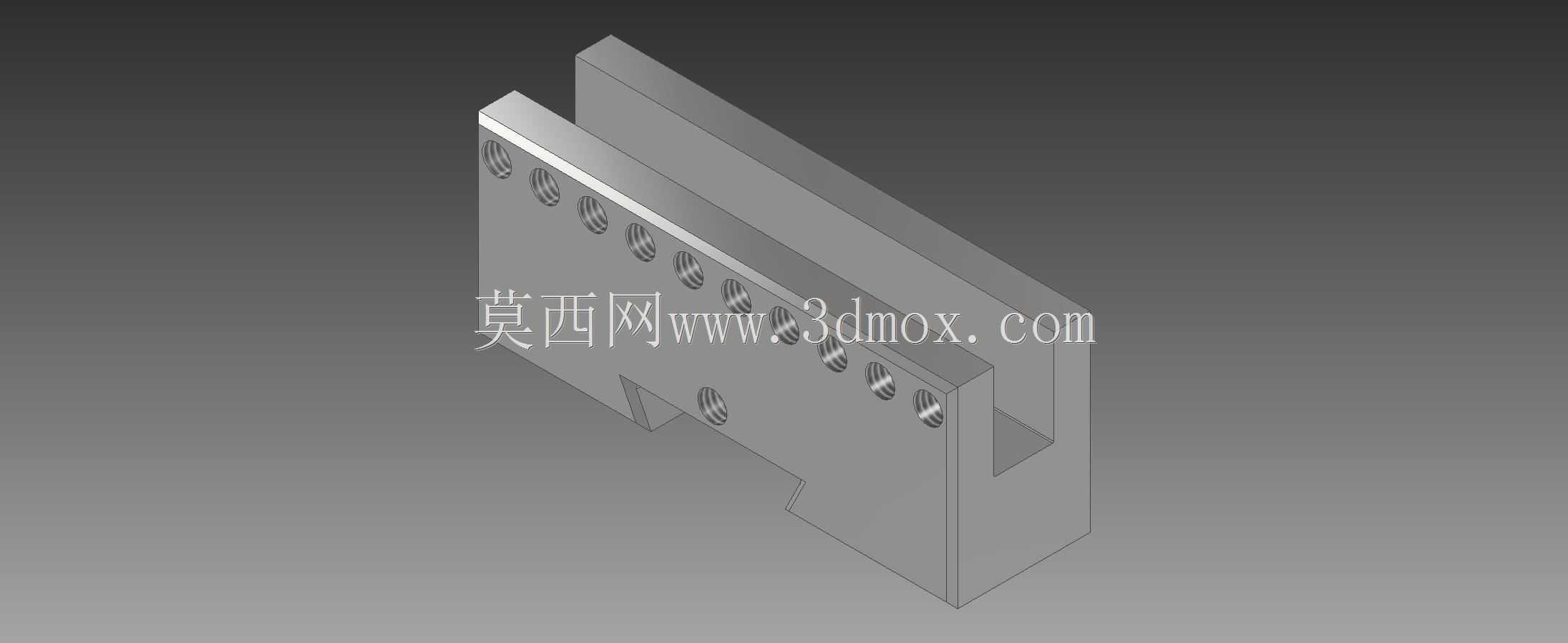

　　安装位靠近刀架的中心位置，切削力直接传导到中拖板基面，切断大直径工件时不会出现刀架颤动导致的打刀问题，相比安装在侧面的切断刀装夹方式，刚性提升非常明显。在日常维护方面，这款板条刀架没有复杂的回转定位机构，不需要定期拆解清洗回转定位销、弹簧等易损件，只需要定期清理安装孔内的铁屑、检查锁紧螺钉的锁紧力即可，维护成本远低于常规的回转刀架，非常适合加工场景固定、批量加工同类零件的车间使用。在建模过程中，结构细节完全按照实际加工的装配要求绘制，所有安装孔的位置、锁紧螺钉的规格、定位缺口的尺寸都与实物1:1还原，导入到装配环境中可以直接与CA6140车床的中拖板模型完成装配配合，不需要额外调整尺寸，用于机床改造仿真、加工工艺模拟时可以直接调用，能够准确模拟刀架在加工过程中的运动轨迹、干涉情况，为工艺编制、刀具排布提供准确的模型参考。
