CA6140机床用180度旋转铰链结构件

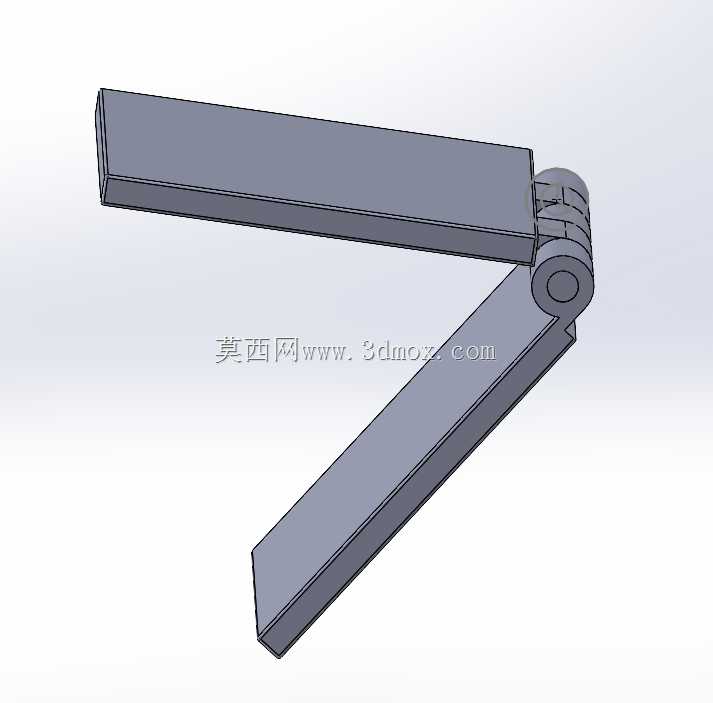

　　在普通卧式车床的防护结构、操作舱门以及外置附属工装的连接环节，这类可实现0到180度旋转的铰链是极易被忽略但直接影响操作体验的基础构件。不同于民用门窗领域的普通合页，应用在机床场景的铰链需要承受持续的切削振动、车间内的切削液腐蚀，还要在频繁开合的工况下保持转动阻尼的一致性，避免出现舱门自行下坠、开合卡滞或者转动间隙过大的问题。这款铰链采用两个等宽长条形页片配合中部卷制销轴套的结构，两个页片的截面为规整矩形，平直段长度远大于销轴部位的直径，安装时可以通过页片上预留的安装孔位，分别与固定侧的机床床身护板、活动侧的防护门或者翻盖式操作面板支架完成刚性连接，页片的平面度控制在合理公差范围内，安装后不会出现页片翘曲导致的贴合面缝隙不均问题。

　　从功能实现逻辑来看，中部的销轴套采用多段卷边合页结构，相比单段卷制的铰链，多段结构的销轴接触面积更大，转动时的受力分布更均匀，在承受径向载荷时不会出现局部应力集中导致的销轴变形，能够稳定支撑活动侧构件的重量，即使活动侧加装了观察窗、操作按钮盒等附加部件，长期使用也不会出现页片下垂错位的问题。其0到180度的转动行程设计，完全匹配机床操作场景的需求：当防护门处于关闭状态时，两个页片呈0度贴合，能够保证防护门与床身护板的密封面完全对齐，阻挡切削过程中飞溅的切屑与切削液外泄；当需要进行工件装夹、刀具更换或者设备维护时，可将活动侧构件转动至180度完全打开的位置，此时页片不会与周边的导轨、刀架结构产生运动干涉，

　　能够给操作人员留出足够的操作空间，不会因为铰链的转动角度限制导致舱门无法完全开启，影响操作效率。在设计层面，这类铰链的建模过程需要重点关注转动副的配合间隙，销轴与页片卷套之间的间隙既要保证转动时的顺滑无卡滞，又要控制间隙量避免出现转动旷量，间隙过大会导致活动侧构件在机床切削振动时产生异响，甚至因为长期的冲击载荷造成卷套部位的磨损加剧；间隙过小则会在车间温度变化、切削液沾附后出现转动卡滞的问题。同时两个页片的转动限位结构需要做平滑过渡处理，在转动至0度和180度的极限位置时，通过页片端面的贴合实现硬限位，不需要额外加装限位块，简化了整体安装结构，限位接触面做了小倒角处理，避免长期开合撞击导致的页片边缘卷边变形。从安装边界来看，

　　这款铰链的页片厚度、销轴直径都经过适配CA6140系列车床的安装空间校核，安装时不需要对原有床身的安装面做二次加工，直接匹配原有预留的安装孔位即可完成装配，页片的宽度控制在合理范围内，不会突出于护板的安装平面，避免在操作人员走动、搬运工件时产生勾挂风险。在实际车间应用场景中，这类铰链除了用于机床防护门的连接，还可以适配机床外置的冷却管支架、储物托盘翻盖、电气箱门等需要转动连接的部位，其稳定的转动性能能够适应车间内多粉尘、多油污的复杂工况，相比普通民用铰链，其结构强度更高，抗疲劳性能更好，能够承受每日上百次的开合操作，长期使用不需要频繁更换维护。建模过程中对页片的棱边都做了微小的圆角处理，避免安装和使用过程中尖锐棱边划伤操作人员，同时也减少了应力集中点，提升了构件的整体抗冲击能力。销轴部位的同轴度公差控制在较高精度等级，保证两个页片转动时始终保持在同一旋转平面，不会出现转动过程中的页片偏摆，确保连接的活动构件开合轨迹稳定，不会与周边的固定结构产生摩擦剐蹭。
