两款不同容量利口酒玻璃包装瓶结构设计

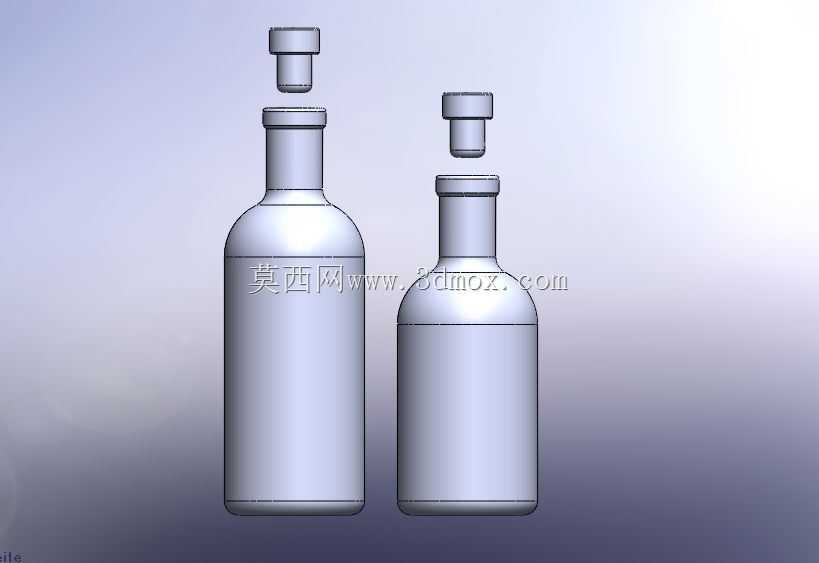

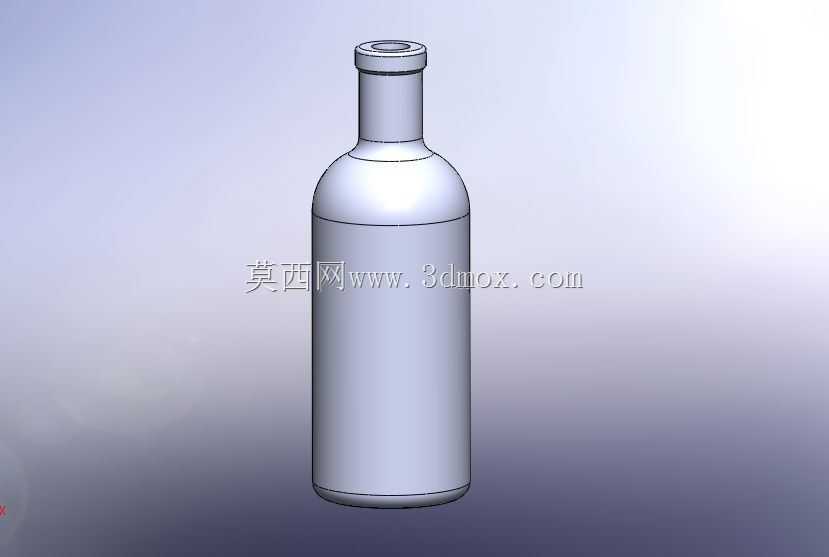

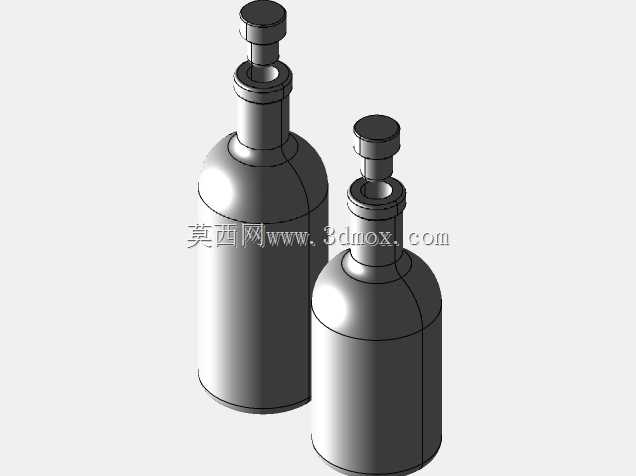

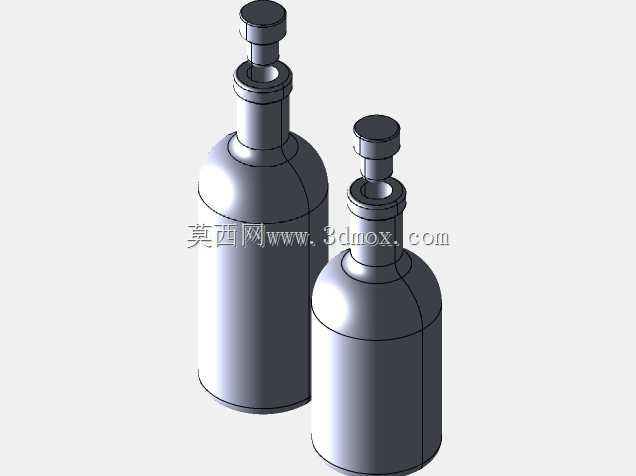

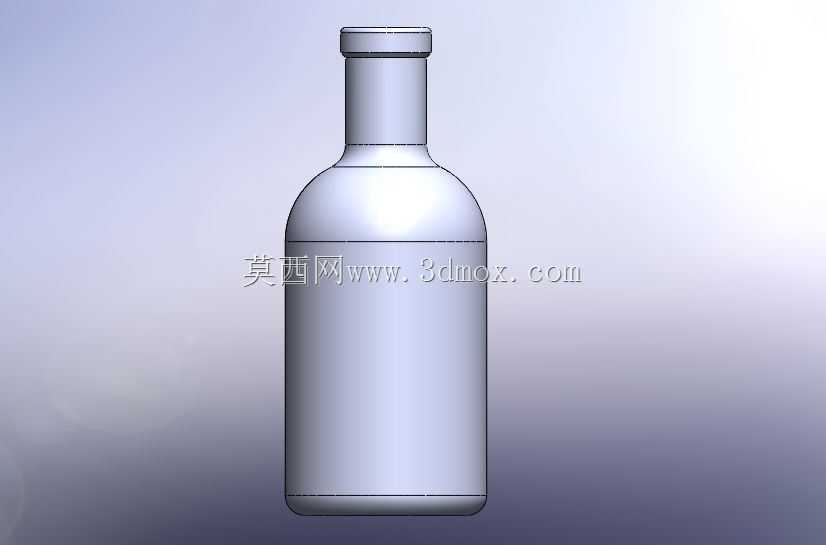

　　日常做快消品包装结构开发时，酒水类容器的建模是很常见的需求，这次做的两款利口酒瓶，核心是适配中小批量果味利口酒的灌装产线需求，分别对应700ml与500ml两个主流流通容量，覆盖单瓶零售与组合套装两个销售场景。先从实际产线适配的角度说，两款瓶身都做了直筒型的主腔体设计，没有做过多异形曲面凸起，一方面是降低玻璃瓶吹制时的壁厚不均风险，减少生产环节的残次品率，另一方面直筒结构在灌装线上的卡瓶、翻瓶概率远低于异形瓶，能适配现有多数回转式灌装机的卡瓶工位尺寸，不需要额外调整产线的拨瓶轮参数。瓶肩位置做了平缓的圆弧过渡，没有采用直角转折，一是避免玻璃在冷热灌装时出现应力集中导致的开裂，二是平缓弧面在贴标环节不会出现标签褶皱，

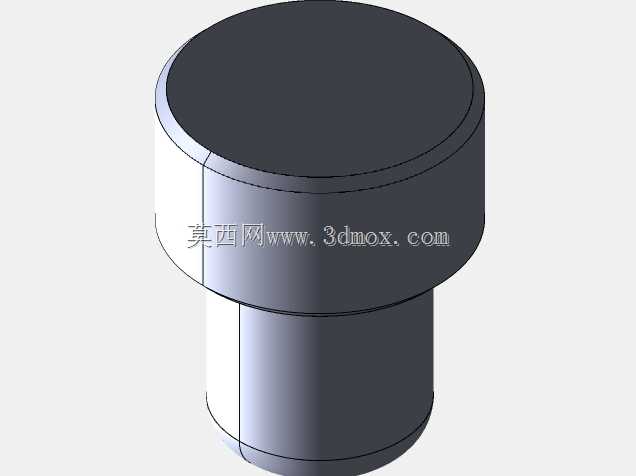

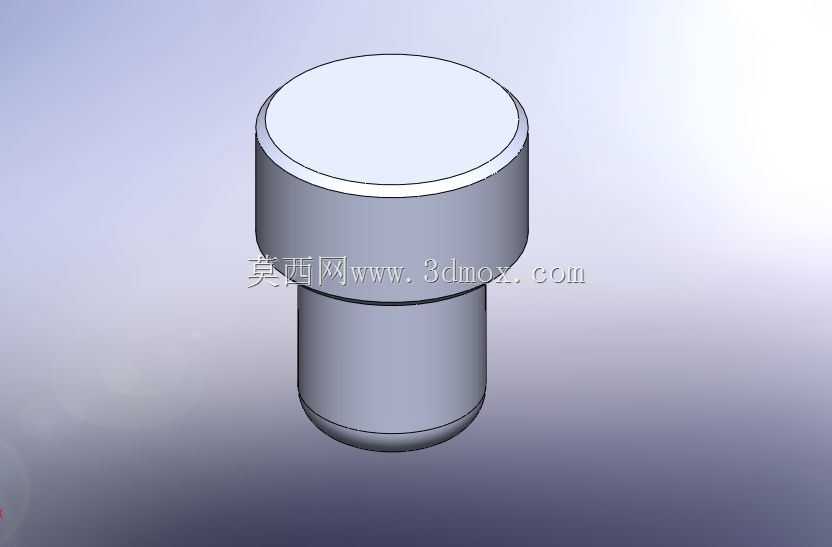

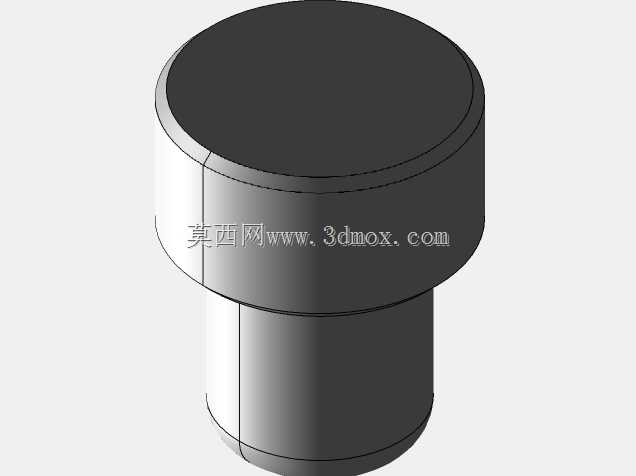

　　不管是套标还是不干胶贴标都能保证标签贴合平整。瓶口部分统一采用了标准的小口压盖结构，适配常见的防盗压盖尺寸，两款瓶的瓶口外径、封口高度做了统一设计，这样灌装时不需要更换压盖头，能减少产线换型的调试时间。瓶盖部分做了内嵌式密封塞结构，塞体的锥度经过调整，压入瓶口后能保证足够的密封抱紧力，倒置时不会出现漏液，同时瓶盖外侧的滚花结构做了优化，既保证消费者拧开时的摩擦力足够，又不会因为滚花过锐导致生产搬运时划伤操作人员。从尺寸边界来看，700ml款的瓶身总高控制在260mm以内，瓶身最大直径82mm，500ml款总高控制在220mm以内，最大直径76mm，两个尺寸都符合常规酒类运输纸箱的内格尺寸，单箱装6瓶时不需要定制特殊规格纸箱，

　　能降低包材采购成本。瓶底部分做了内凹的防滑底设计，凹入深度5mm，既增加了瓶身放置时的稳定性，在输送带传输时也能减少瓶底与输送带的接触面积，避免残留的灌装水渍导致瓶身打滑偏移。建模过程中特意把两款瓶的瓶口、瓶盖部分做了参数化关联，后续如果要开发同系列其他容量的瓶型，只需要调整瓶身主腔体的高度参数，瓶口密封结构可以直接复用，能大幅缩短同系列产品的开发周期。另外瓶身的正面预留了足够的平面区域，尺寸足够容纳常规的酒标、背标以及生产日期喷码，不需要额外调整喷码机的喷头高度。考虑到利口酒很多是采用透明玻璃灌装，瓶身内壁做了光滑过渡处理，没有多余的结构死角，灌装后不会出现酒液残留挂壁影响观感的问题，同时清洗环节也能保证冲洗水流覆盖所有内壁区域，

　　满足食品接触容器的卫生要求。两款瓶的重量也做了控制，700ml款空瓶重量控制在480g左右，500ml款控制在380g左右，既保证了玻璃瓶的结构强度，在正常搬运、堆叠时不会出现碎裂，又不会因为瓶身过重增加运输成本。堆叠测试时，三层整箱堆叠的载荷下，瓶肩位置的应力分布均匀，不会出现压裂的情况。另外瓶盖与瓶口的配合间隙做了严格控制，压盖后瓶盖的顶面与瓶口端面的间隙控制在0.2mm以内，既保证密封性能，又不会出现压盖过紧导致消费者难以开启的问题。
