标致106GTI发动机皮带导向导板结构

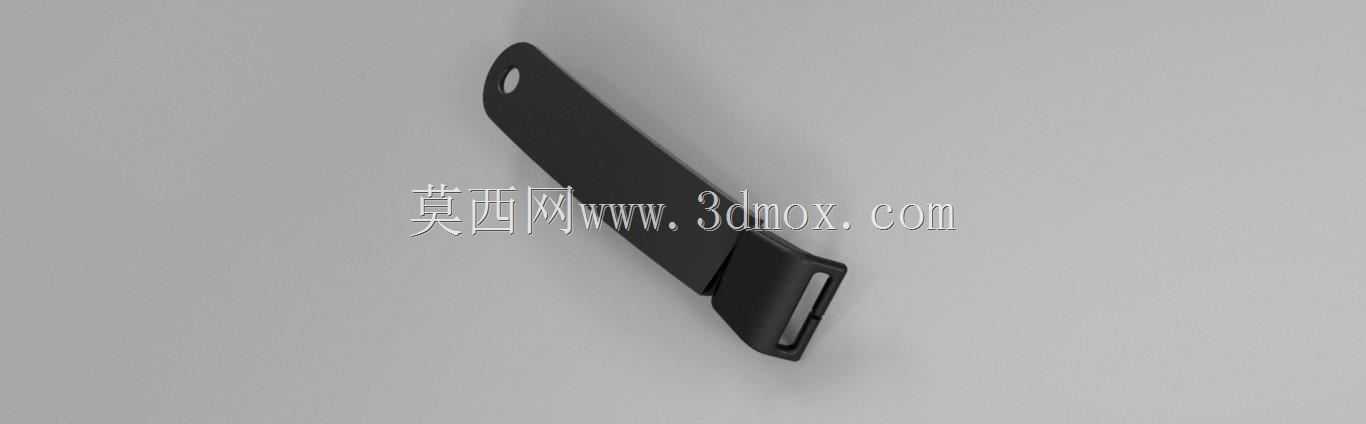

　　在小排量前驱性能车的发动机附件传动布局里，皮带导板这类看似不起眼的小零件，实际直接决定了附件轮系的运行稳定性，尤其是标致106GTI这类主打轻量化操控的车型，发动机舱布局紧凑，附件皮带的走线空间被压缩到极致，一旦皮带运行中出现横向偏移、跳齿，轻则导致发电机、水泵转速失准，重则引发皮带撕裂、附件停转，直接把车辆撂在半路。这款导板的设计完全围绕紧凑舱内的安装边界展开，整体采用长条形扁平结构，主体段做了等宽加厚处理，保证长期受皮带侧向挤压时不会出现形变弯折，靠近安装端的位置做了圆形通孔，孔位边缘做了沉台处理，安装时螺栓可以完全沉入沉台内，不会突出表面剐蹭运转中的皮带，避免不必要的磨损。导板的工作端做了收窄的开槽结构，开槽的宽度刚好匹配皮带的厚度，皮带运行时刚好嵌入槽内，槽的两个侧边对皮带形成双向限位，哪怕发动机在急加速、急减速工况下出现瞬时的转速波动，皮带受到的张紧力突变，也不会从导板位置脱出。从安装边界来看，这款导板的整体长度适配标致106GTI发动机缸体侧面的预留安装位，安装后导板的工作面与皮带运行平面保持平行，两者之间预留了0.8mm的间隙，既不会因为间隙过小导致皮带运行时持续摩擦导板产生额外阻力和磨损，也不会因为间隙过大失去限位作用。导板的主体材质选用了耐磨改性尼龙，表面做了哑光磨砂处理，摩擦系数低，长期和皮带侧边接触也不会快速磨出沟槽，同时材质本身具备一定的韧性，在皮带出现瞬时跳动时可以起到小幅缓冲作用，

　　不会像刚性金属件那样直接磕伤皮带的帘线层。在实际维修替换场景中，这类导板属于易损检查件，每次更换附件皮带、张紧轮的时候都需要检查导板的工作面是否出现磨痕、开裂，安装孔位是否出现松旷，很多维修人员容易忽略这个小零件的状态，往往换了新皮带跑几千公里就出现偏磨，根源就是导板磨损后限位失效。设计这款导板的三维结构时，首先要对齐发动机缸体上的安装孔坐标，保证安装后导板的工作面与皮带轮系的共面度误差控制在0.1mm以内，否则会出现皮带单侧受力偏磨的问题；其次工作端的开槽深度要做合理控制，过深会导致皮带嵌入后运行阻力增大，过浅则起不到限位作用，开槽的边缘做了R0.5的圆角过渡，避免锋利的边缘切割皮带的橡胶层。导板的主体背部做了两条纵向的加强筋，

　　在不增加整体壁厚、不额外占用安装空间的前提下，提升了导板整体的抗弯折强度，毕竟发动机舱内的工作温度长期在80-120摄氏度区间，塑料材质在高温下强度会出现小幅下降，加强筋的存在可以保证高温工况下导板不会因为皮带的侧向压力出现弯曲变形。从轮系匹配的角度来说，这款导板的安装位置刚好处于曲轴皮带轮到发电机皮带轮的皮带段中间位置，这个位置的皮带跨度最长，运行中最容易出现横向摆动，导板设置在这个位置，可以把长跨度的皮带分成两段短跨度，有效降低皮带的共振振幅，减少高速运转时的皮带异响。很多改装玩家在升级标致106GTI的附件轮系时，会换装更短的皮带减少传动阻力，这时候导板的限位作用就更加重要，因为短皮带的张紧力更大，

　　转速波动时的横向窜动趋势也更强，没有导板的限位很容易出现皮带脱轮的问题。建模过程中需要特别注意安装孔的位置度公差，孔中心到工作面的距离公差要控制在±0.05mm，否则安装后导板会出现偏斜，导致皮带单侧摩擦；工作端开槽的对称度也要严格控制，保证皮带在槽内处于居中位置，不会偏向某一侧。另外导板的整体厚度要适配缸体侧面的安装空间，不能和旁边的水管、线束支架产生干涉，所以在建模完成后需要做全舱的干涉检查，模拟发动机在悬置上的跳动位移量，保证全工况下导板都不会和周边零件发生磕碰。这类小零件的设计往往最能体现整车开发的细致程度，没有冗余的结构，每一个尺寸、每一处倒角都是围绕实际使用场景的需求设定，没有多余的装饰性结构，完全服务于功能本身。
