高尔夫MK2天窗铰接支撑结构件

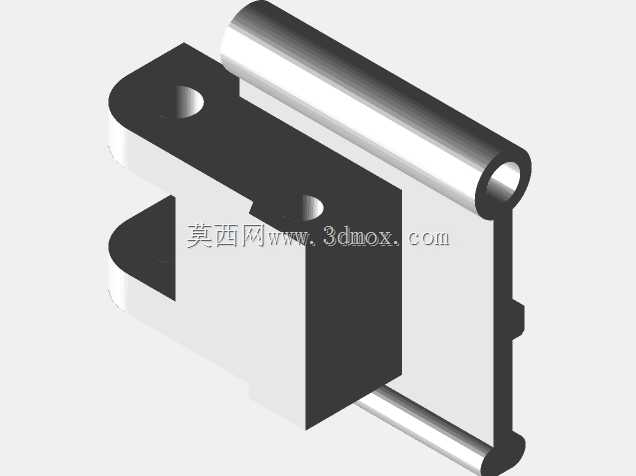

　　在老款乘用车型的天窗系统维护与改装场景中，这类铰接支撑构件是保障天窗开合动作顺畅的核心受力零件，不少经典车型停产多年后原厂配件供应断档，维修厂和改装玩家往往需要通过逆向建模复刻这类非易损结构件，来恢复天窗的正常启闭功能。从结构形态来看，该零件采用块式基座搭配同轴铰接轴的布局，基座部分设置了两个同轴的沉头安装孔，用于通过螺栓将构件固定在天窗框架的预设安装位上，孔位的沉头设计能够保证螺栓安装后端面不突出，避免干涉天窗玻璃的滑动轨迹。基座一侧延伸出的铰接轴为空心圆柱结构，既能够降低零件自身重量，也可以作为铰接销轴的穿装通道，实现与天窗活动连杆的转动连接，空心轴的壁厚经过受力校核，能够承受天窗开合过程中连杆传递的交变载荷，

　　长期使用不会出现轴体变形或断裂的问题。基座与铰接轴的衔接位置做了加厚过渡处理，避免应力集中导致的结构失效，零件整体的棱角位置都做了小尺寸倒角，既能够去除加工过程中产生的毛刺，也能避免安装过程中划伤周边的密封胶条或其他塑料构件。在实际安装适配时，需要注意基座的安装面平面度公差，安装时要保证两个固定孔的同轴度误差在允许范围内，否则会导致铰接轴偏斜，使得天窗开合过程中出现卡滞、异响，甚至磨损周边的密封结构。这类支撑构件在天窗系统中属于受力传力部件，天窗开启时，玻璃的部分重力会通过连杆传递到该铰接轴上，关闭时则要承受密封胶条的反弹力，因此建模过程中对铰接轴的同轴度、基座安装孔的位置度都做了严格的公差设定，

　　复刻加工时可以选用锌合金压铸或者铝合金机加工的工艺，表面做氧化或喷塑处理，提升耐锈蚀能力，适配车辆长期户外使用的工况。从安装边界来看，零件的整体外轮廓尺寸紧凑，基座部分的宽度和厚度都适配老款高尔夫车型天窗框架的预留安装空间，铰接轴的伸出长度刚好匹配连杆的铰接孔深度，不会出现轴体过长干涉其他构件、或者过短导致连杆连接松脱的问题。在逆向建模这类老车配件时，往往需要先对残存的旧件进行尺寸测绘，重点核对安装孔位的中心距、铰接轴的外径尺寸、基座安装面到轴中心的高度尺寸这几个核心装配尺寸，只要这几个尺寸匹配准确，安装后就能保证天窗的开合轨迹和原厂状态一致，不需要额外调整其他联动部件。不同于外露的装饰件，这类内部结构件不需要考虑外观匹配度，核心要保证力学性能和装配精度，建模时对各个受力截面的厚度都做了等强度设计，在满足结构强度要求的前提下尽可能缩减零件体积，避免占用天窗框架内部的有限空间，给线束、排水槽等其他构件留出足够的布置余量。
