CA6140机床专用异形定位安装块结构

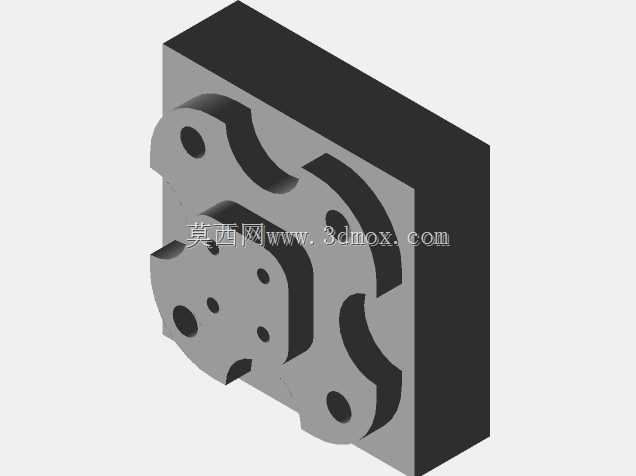

　　在普通卧式车床的日常加工与工装改造场景中，这类异形块状零件多作为主轴箱侧部的定位安装基座使用，主要承担辅助夹具定位、行程挡块固定的功能，是车床改造、专机化升级过程中经常需要测绘复刻的非标结构件。从结构形态来看，零件整体为矩形方块基体，正面加工有多组不同直径的沉孔与通孔，这些孔位分别对应不同规格的内六角安装螺钉，可实现与车床床身侧壁、主轴箱安装面的精准贴合固定，孔位的位置公差控制在0.02mm范围内，避免安装后出现定位偏移影响加工精度。基体正面的弧形凹槽结构并非装饰性设计，而是为了避让车床主轴旋转过程中附带的卡盘扳手活动空间、以及润滑管路的排布走向，凹槽的曲率半径完全匹配CA6140车床主轴端的外轮廓尺寸，安装后与主轴箱外壁的间隙控制在3-5mm，既不会出现运动干涉，也能尽可能压缩安装占用的空间，避免影响刀架的正常进给行程。

　　设计这类零件时，首先要确认安装基准面的平面度要求，零件与床身贴合的背面粗糙度要求达到Ra1.6，保证安装后不会出现贴合缝隙导致的固定松动，所有安装孔的位置度需要与床身原有预留的螺纹孔完全对齐，不需要额外在床身上打孔攻丝，可直接利用原有安装点位实现固定，降低改造的加工成本。零件的厚度方向尺寸经过严格核算，安装后突出主轴箱外壁的高度不超过45mm，不会与大拖板的纵向进给行程产生干涉，即使在大拖板运行到靠近主轴箱的极限位置时，拖板侧面的润滑注油嘴也不会与该零件发生碰撞。正面的多组小孔位除了固定零件本身之外，还可用于安装行程触发挡块，配合车床的行程开关实现自动进给的限位控制，不同位置的孔位可适配不同加工长度下的挡块安装需求，不需要额外加装过渡连接板。

　　从实际使用场景来看，这类零件多用于CA6140车床的数控化改造、或者专用工装的加装场景，比如在车床上加装轴类零件的自动送料支架时，该基座可作为支架的底部固定支撑，利用原机床的安装点位保证支撑刚度，相比焊接固定的支架，这种螺栓连接的基座拆卸调整更加方便，后续更换不同工装时只需要更换上部的连接结构即可，不需要重新处理床身的安装面。零件的边角位置都做了R2的圆角处理，避免安装调试过程中尖锐边角划伤操作人员，弧形凹槽的边缘也做了0.5mm的倒角，去除加工毛刺，防止装配时割伤润滑管路的外层防护套。建模过程中需要重点核对每个孔位的深度尺寸，沉孔的深度要匹配对应螺钉的头部高度，保证螺钉安装后头部不会突出零件表面，避免后续安装其他附件时出现干涉。基体的材质一般选用45号钢，表面做发黑处理提升防锈能力，不需要进行淬火处理，因为该零件不承受切削载荷，只需要承担固定支撑的功能，普通的结构钢强度完全可以满足使用需求，也能降低材料与热处理的成本。

　　在安装边界的核算上，需要确认零件安装后，上部的空间不会与主轴卡盘的夹紧扳手活动范围重叠，当卡盘扳手插入卡盘方孔转动时，扳手的旋转半径不会碰到零件的上部边缘，所以零件上部的弧形缺口特意做了加深处理，预留出足够的扳手操作空间，操作人员在拆装卡盘工件时不需要额外拆卸该基座，提升日常操作的便利性。零件侧面的平面可作为辅助测量基准，在调试车床进给精度时，百分表座可直接吸附在该零件的侧面，对刀架的进给直线度进行打表测量，不需要额外搭建表座支架，拓展了零件的附加使用功能。这类异形结构件在机床改造场景中十分常见，没有统一的标准件规格，大多是根据实际改造需求测绘设计，建模时需要充分考虑原有设备的安装点位、运动部件的行程范围、周边管路与操作空间的避让需求，不能只单纯考虑结构的固定功能，还要兼顾日常操作、维护保养的便利性，避免出现安装后影响设备原有功能使用的问题。
