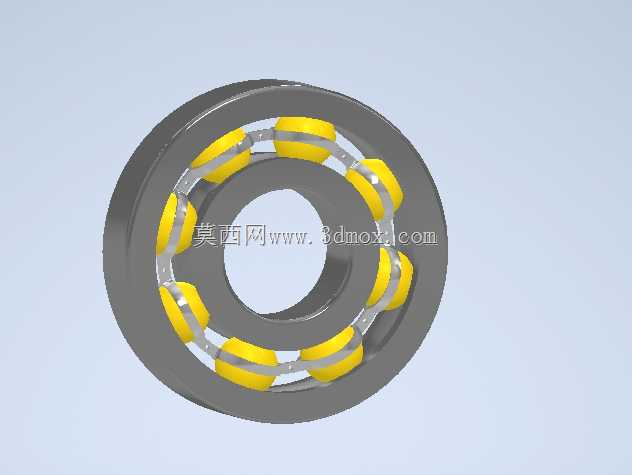

在普通卧式车床的主轴传动、进给箱、溜板箱等核心回转部位,这类滚珠轴承是支撑旋转轴系、降低运动摩擦阻力的核心基础零件,CA6140作为通用型卧式车床,其主轴前端支撑、挂轮架轴、光杠丝杠支撑位均会用到同结构的深沟型滚珠轴承,用来承受径向载荷为主、少量轴向载荷的复合受力工况。从结构设计来看,该轴承采用内圈、外圈、滚动体、保持架四大核心部件组成,内圈与旋转轴采用过盈配合随轴同步转动,外圈与箱体轴承孔采用过渡配合固定在机座上,黄色的实体保持架将钢球均匀分隔在滚道内,避免滚动体之间直接接触产生摩擦与卡滞,同时引导滚动体在滚道内平稳运转,滚道的曲率半径略大于钢球半径,保证滚动接触时的应力分布均匀,降低接触疲劳损耗。实际安装时需要注意,
这类轴承的轴向定位通常依靠轴用弹性挡圈或者轴肩、孔肩来实现,安装前需核对轴颈与轴承内孔的配合公差、箱体孔与轴承外圈的配合公差,过盈量过大会导致轴承游隙被挤压消失,运转时出现过热抱死,过盈量不足则会出现跑圈磨损,损坏轴颈或者箱体孔。在车床运转过程中,主轴端的轴承需要承受切削过程中产生的径向切削力,以及走刀时产生的少量轴向分力,深沟球的结构刚好适配这类受力场景,相比滑动轴承,滚动摩擦的启动阻力更小,低速运转时无爬行现象,能够保证CA6140车床在低速车削大螺距螺纹、高速精车外圆时的回转精度稳定。设计该类轴承的三维模型时,需要重点还原滚道的圆弧截面尺寸、钢球的直径与数量、保持架的兜孔间隙,这些尺寸直接决定了轴承的径向游隙、
额定动载荷与额定静载荷参数,建模时如果忽略保持架的兜孔间隙,会导致装配时出现干涉,无法模拟真实的滚动运转效果。从安装边界来看,该轴承的宽度尺寸、内外径尺寸需要与CA6140车床对应安装位的轴肩高度、箱体孔的沉台深度匹配,轴肩高度不能超过轴承内圈的倒角高度,否则拆卸时无法用拉马勾住内圈端面,会给后期维护更换带来困难,外圈的配合孔处需要预留润滑脂的填充空间,部分位置的轴承还需要配套密封圈或者防尘盖,避免车削产生的金属切屑、切削液进入轴承滚道,加剧磨粒磨损。在日常设备维护中,这类轴承需要定期补充锂基润滑脂,润滑脂的填充量不能超过轴承内部空腔的三分之二,填充过多会导致运转时搅拌阻力过大,轴承温升过高,反而加速润滑脂变质失效。
不同于重载设备用的滚子轴承,这类滚珠轴承的极限转速更高,适合CA6140车床主轴中高速段的运转需求,同时自身的轴向定位能力可以简化轴系的固定结构,不需要额外加装推力轴承来承受常规车削的轴向力,能够压缩主轴箱的轴向尺寸,让整体传动结构更加紧凑。建模过程中还需要注意钢球与内外滚道的接触关系,装配约束时不能将钢球完全固定,需要保留滚动自由度,才能在运动仿真中还原真实的运转状态,保持架的材质通常采用冲压钢板或者工程塑料,图中展示的实体保持架结构刚性更好,适合车床这类有一定冲击载荷的工况,冲压保持架则更适合高速轻载的场景。
