CA6140机床用切割器外壳结构设计

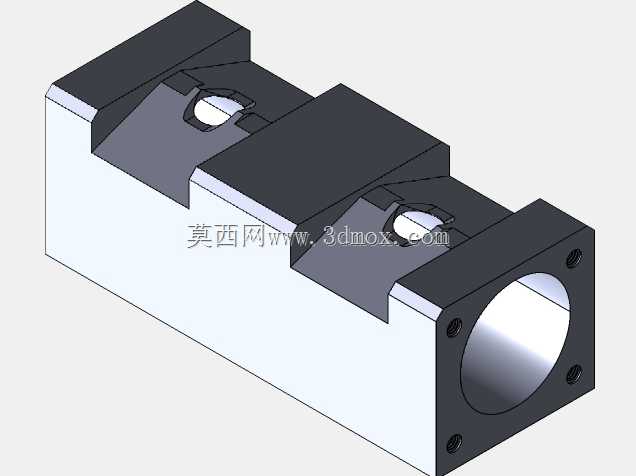

　　在普通卧式车床的切削加工配套辅具领域，切割器作为承担棒料定长截断、工件端面修整的核心执行部件，其外壳的结构合理性直接决定整套切割机构的运行稳定性与加工精度表现。这款适配CA6140车床的切割器外壳，在设计阶段充分结合了车床溜板侧安装空间的边界限制，整体采用长方体基座加端部法兰的组合构型，主体基座部分的平直侧壁可直接贴合车床溜板的预设安装基面，端部带四个均布安装孔的法兰结构，可直接对接切割动力输入组件的连接端面，安装时无需额外加工转接垫块，能够直接匹配CA6140车床原有安装位的孔位坐标，大幅降低现场改装的配作工作量。

　　从实际加工场景的使用需求出发，外壳顶部设置的两处内凹安装位，分别对应切割刀片的压装固定区域与工件导向定位区域，内凹结构的侧壁可形成天然的防护屏障，阻挡切削过程中飞溅的铁屑与切削液向外扩散，避免切屑卡入切割器的运动副间隙造成机构卡滞。外壳内部的贯通式空腔，一方面为切割执行件的往复运动提供足够的行程空间，另一方面可预留出切削液导流与切屑排出的通道，加工过程中冲入的切削液可顺着空腔内壁流向车床排屑槽，不会在外壳内部积存造成零件锈蚀。

　　结构设计过程中，针对切割作业时的受力特性做了针对性的刚度强化：外壳的侧壁厚度经过受力核算，在承受切割反力的垂直方向设置了局部加厚的加强筋结构，避免切割进刀时外壳发生形变导致刀片偏斜，保证切割断面的平面度满足加工要求。两端的黑色块状安装凸台，分别承担刀片组件与导向组件的定位功能，凸台与主体基座采用一体化成型结构，相比拼接式结构拥有更高的连接刚度，可承受频繁进刀退刀带来的交变冲击载荷，长期使用不会出现连接松动的问题。

　　安装边界层面，这款外壳的整体长度、宽度与高度尺寸完全适配CA6140车床溜板侧的剩余安装空间，安装后不会与车床的刀架回转、尾座移动产生运动干涉，外壳底部的平直基面可通过压板直接固定在溜板的T型槽上，安装孔位的间距与车床原有辅具安装孔位保持一致，现场安装时无需对车床本体做任何改造，可直接完成装配调试。外壳表面的棱角处均做了倒角处理，避免安装调试过程中尖锐棱角划伤操作人员，同时也可减少应力集中，提升壳体的抗疲劳性能。

　　在实际生产应用中，这款外壳可适配多种规格的机械式切割器总成，除了用于CA6140车床的棒料切割作业外，也可经过少量孔位调整后适配其他型号的普通卧式车床，承担小型轴类零件、管件的截断加工任务。外壳的内部空腔尺寸预留了足够的余量，可兼容不同直径范围的工件加工需求，顶部的两处开口位置经过精准定位，可保证切割刀片的运动轨迹与工件轴线保持垂直，避免出现切割断面倾斜、刀片崩损的问题。

　　从维护便利性角度考虑，外壳的分体式凸台设计可单独拆卸顶部的压块组件，更换刀片或清理内部切屑时无需将整个外壳从车床上拆下，仅需松开凸台的固定螺丝即可完成维护操作，大幅缩短设备停机维护的时间。外壳的材质选用具备良好减震性能的铸铁材料，可有效吸收切割过程中产生的振动，降低切削振动向车床本体的传递，提升加工过程的稳定性，同时铸铁材料具备良好的耐磨性，长期接触切屑与切削液也不易出现磨损腐蚀，使用寿命可满足车间批量生产的使用需求。
