Meccano拼装式趣味机械机器人结构

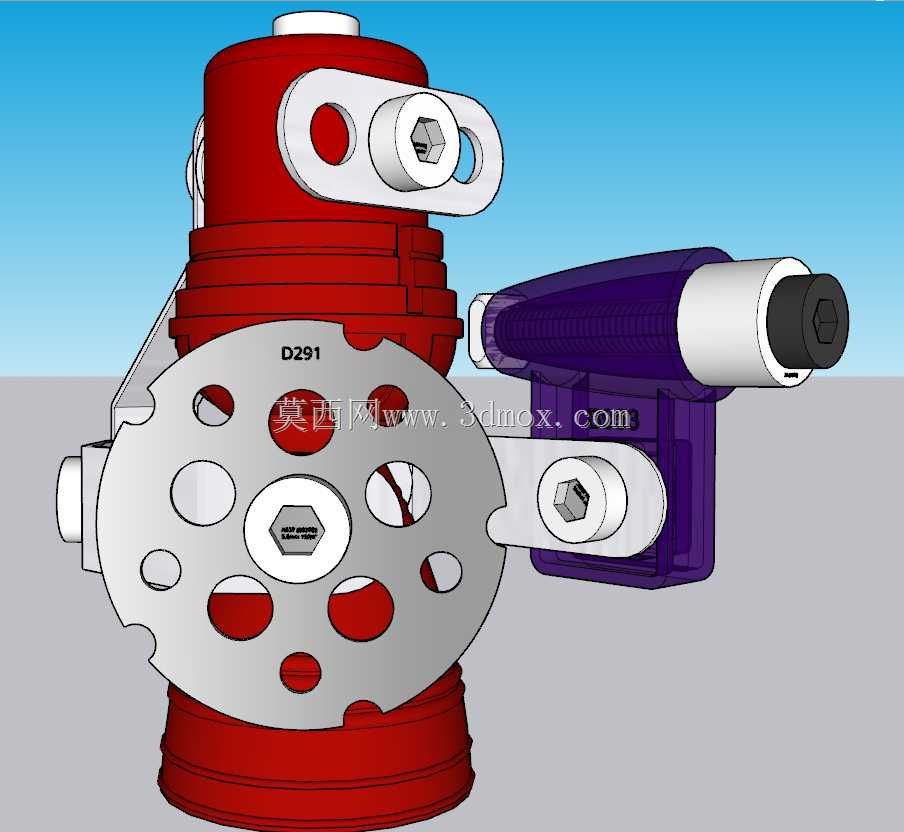

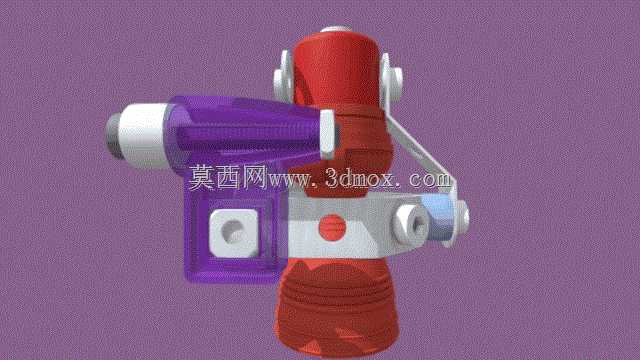

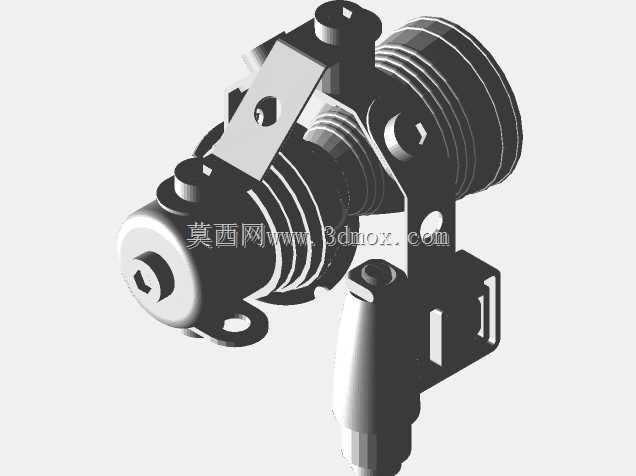

　　该拼装机械结构采用Meccano标准多孔零件搭建，核心承载部分为带多规格安装孔的圆形法兰盘构件，盘面上分布有不同直径的通孔与定位沉孔，既可以作为轴系连接的支撑基座，也能通过不同孔位的组合实现外接构件的角度调整，盘体中心预留的内六角安装位可配合标准紧固件完成轴向锁紧，避免运转过程中出现径向窜动。主体支撑段采用筒状叠层结构，外壁的环形凸起既可以增强筒身的结构刚度，也能作为周向零件的安装定位基准，筒身两侧伸出的带孔连接耳通过销轴与外接摆臂相连，摆臂上的长圆孔可实现安装位置的微调，适配不同长度的连接需求。侧置的握持式构件采用半透明壳体设计，内部预留了动力组件的安装空腔，前端的轴套结构可外接执行末端，壳体与主体结构之间通过多孔连接片完成固定，

　　连接片上的多组安装孔可调整侧置构件的俯仰角度，满足不同姿态的搭建需求。这类拼装机械结构常应用于青少年机械原理教学场景，可通过不同零件的组合演示连杆传动、法兰连接、紧固件锁紧等基础机械结构的工作原理，也可作为创意机械装置的搭建原型，帮助设计者快速验证机构运动逻辑。设计过程中优先采用标准化多孔零件，所有安装孔的孔距均符合Meccano零件的通用模数，无需额外定制加工件即可完成整体拼装，零件之间的连接全部采用标准内六角螺丝与螺母配合，拆装过程无需特殊工装，可反复拆解重组实现不同的结构形态。整体结构的安装边界以中心筒件轴线为基准，径向最大延伸尺寸由圆形法兰盘的外径决定，轴向尺寸可通过增减筒身叠层段的数量进行调整，

　　侧置构件的外伸长度可通过更换不同长度的连接片进行适配，所有活动连接部位均预留了0.2-0.5mm的装配间隙，避免拼装后出现运动卡滞。结构上的所有外露孔位均做了倒角处理，既可以去除加工毛刺避免划伤，也能在紧固件安装时起到导向作用，圆形法兰盘上的减重孔在不降低结构强度的前提下减少了整体自重，同时也可作为穿线孔位，为后续加装电控组件预留布线空间。这类拼装结构的核心设计思路是最大化通用零件的复用率，通过最少的零件种类实现最多的结构组合可能，每个构件都具备至少两种以上的安装适配方式，比如带孔连接耳既可以作为摆臂的支撑座，也可以作为线缆的固定支架，筒状构件既可以作为主体支撑，也可以作为内置动力模块的防护外壳。在实际教学应用中，

　　操作者可通过调整法兰盘与连接耳的相对角度，改变侧置构件的运动轨迹，直观理解机构参数对运动路径的影响，也可在预留的安装位上加装齿轮、连杆等传动零件，扩展出直线往复、旋转摆动等多种运动形式。结构的所有棱角位置均做了圆弧过渡处理，避免拼装和操作过程中出现尖锐边角磕碰，不同颜色的构件区分了不同的功能模块，红色部分为主体承载结构，银色部分为连接传动构件，紫色部分为功能扩展模块，便于拼装过程中快速识别零件类型，降低组装难度。
