异形密封端盖壳体结构三维设计

项目分类:通用机械零部件 发布时间:2024-01-09 ID:721973
  • 异形密封端盖壳体结构三维设计
  • 异形密封端盖壳体结构三维设计

  这类异形密封端盖壳体,常见于小型户外电子设备、车载传感模块、便携检测仪器的外部封装场景,核心作用是为内部的电路板、传感元件、小型传动组件提供密闭防护空间,隔绝外界水汽、粉尘、轻度外力冲击对内部元件的干扰,同时通过曲面造型优化外部流体通过时的阻力表现,适配安装在有气流、水流冲刷的设备外表面位置。从结构设计逻辑来看,整体采用非对称的类水滴形轮廓,这种轮廓并非单纯的外观造型考量,一方面是为了适配安装基面的异形安装空间,避免与周边相邻组件产生装配干涉,另一方面曲面过渡的大弧面结构,能在外部介质冲刷时有效降低紊流产生的概率,减少壳体表面的附着物堆积,在户外使用场景下可降低雨水、灰尘在壳体接缝处的积存概率,间接提升密封结构的使用寿命。

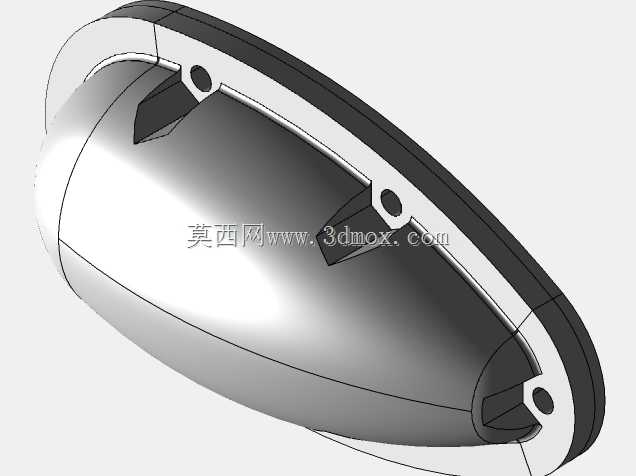

  壳体的安装固定采用周向均布的内沉孔设计,六个安装孔位沿着壳体轮廓的内侧均匀排布,每个孔位都设计了局部的加厚凸台,避免螺丝锁紧时壳体壁面出现应力集中导致的开裂问题,沉孔深度经过匹配计算,锁紧后螺丝头部完全没入凸台平面以下,不会突出壳体外表面破坏整体的曲面连续性,也不会在外部形成容易积留杂质的凹陷死角。壳体的密封配合面设计在开口侧的端面,整个端面采用一圈连续的平面密封带,宽度控制在合理区间,既可以适配常规的O型密封圈或者平面密封胶条的安装,又不会因为密封带过宽导致壳体整体尺寸不必要的增大,密封带内侧设计有一圈浅定位槽,安装密封件时可以直接嵌入槽内,避免装配过程中密封件移位导致的密封失效问题。壳体内部的腔体并非等壁厚设计,

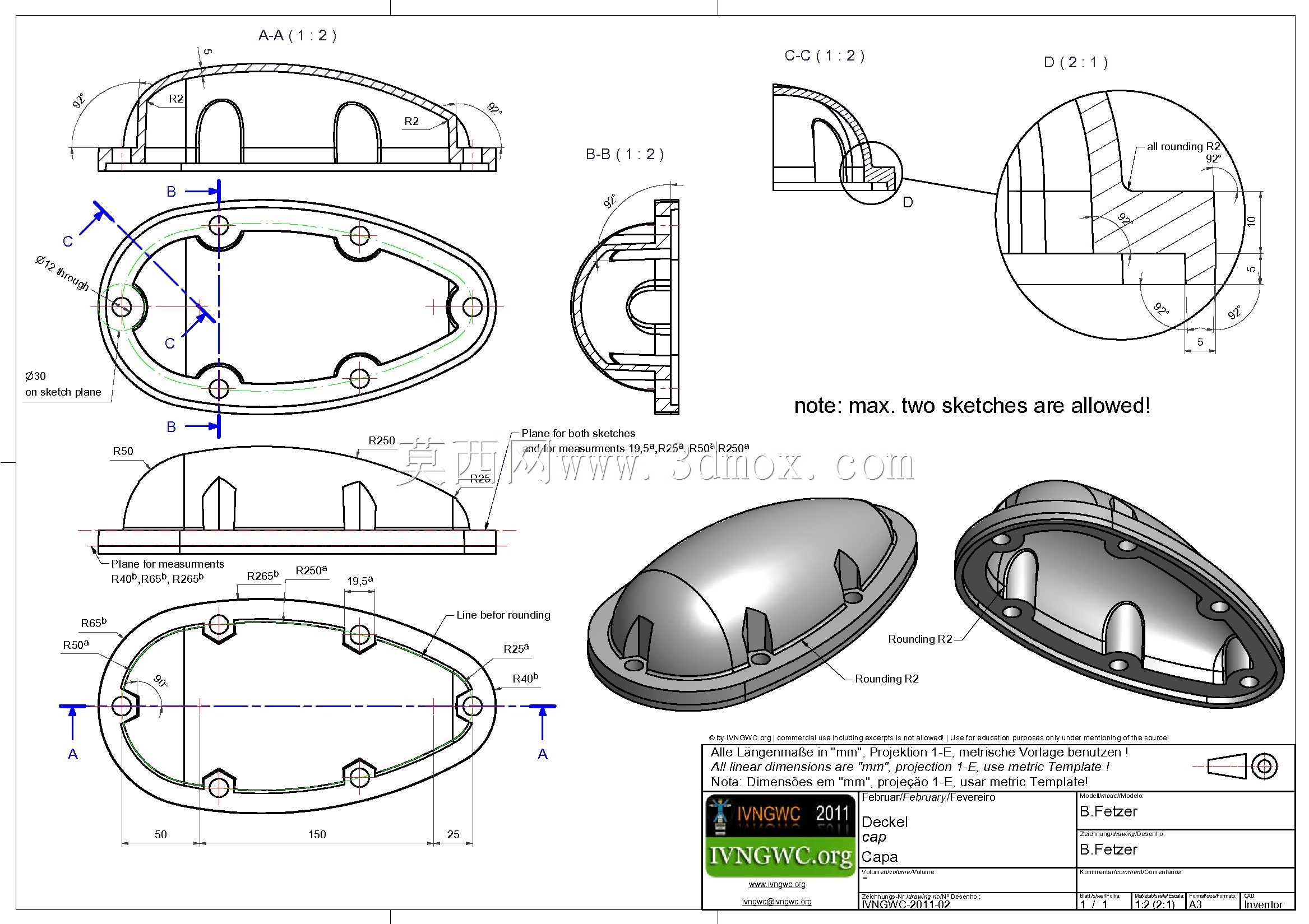

  对应外部安装凸台的位置,内部做了对应的局部加厚,既保证了安装位置的结构强度,又在非受力区域尽可能减薄壁厚,降低整体的材料用量与成品重量,腔体内部还设计了两条对称的加强筋,沿着壳体的长轴方向布置,筋条高度不触碰内部安装的元件空间,主要作用是提升壳体整体的抗形变能力,在外部受到挤压、冲击载荷时,筋条可以分散应力,避免壳体壁面出现大的形变导致密封面开缝。从安装边界尺寸来看,壳体长轴方向的总长度控制在150mm量级,短轴方向的最大宽度在80mm左右,壳体总高度(从密封安装面到外弧面最高点)约为40mm,所有外部轮廓的过渡圆角都做了统一的R角处理,没有尖锐的棱角,既可以避免加工、装配过程中划伤操作人员,也能减少应力集中点,

  提升壳体的抗疲劳性能。在细节设计上,壳体外表面的所有棱边都做了小圆角过渡,安装孔的入口处也设计了导向倒角,方便装配时螺丝快速对准孔位,壳体的曲面造型采用连续的G2曲率过渡,在注塑或者压铸成型时,材料的流动更加顺畅,不容易出现填充不满、局部缩痕的成型缺陷,同时也能降低后期表面处理的打磨工作量。这类端盖壳体在实际选型使用时,需要重点核对安装基面的平面度,因为密封效果对安装面的平整度要求较高,如果基面存在局部凹陷或者凸起,会导致密封带受压不均,出现局部泄漏的问题;另外安装螺丝的锁紧扭矩需要做统一管控,避免单个位置扭矩过大导致壳体凸台破裂,或者扭矩过小导致密封压合量不足。在建模过程中,这类异形曲面结构需要优先搭建整体的轮廓控制线,先确定长轴、短轴的关键截面尺寸,再通过曲面放样生成整体的外轮廓,之后抽壳生成基础腔体,再逐个添加安装凸台、密封槽、内部加强筋等细节特征,建模过程中需要随时检查壁厚的均匀性,避免出现局部壁厚突变导致的成型缺陷,同时所有特征的圆角需要在最后统一添加,避免前期添加圆角导致后续特征编辑时出现参考丢失的问题。
