黑色铝挤型齿状散热片三维结构

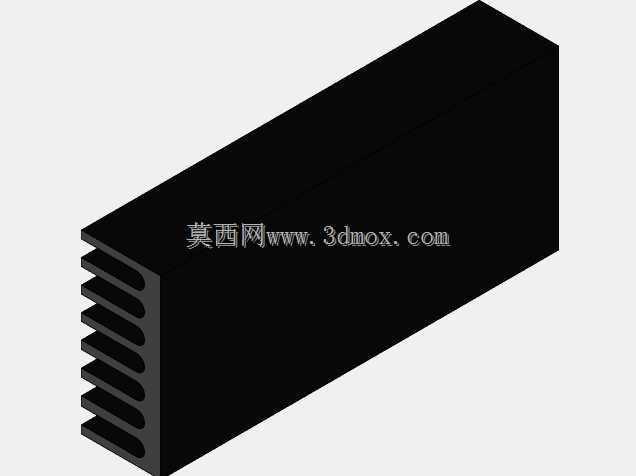

　　在小功率电子设备、工控板卡、小型电源模块的热设计环节里，被动式散热结构永远是可靠性优先场景下的首选方案，不需要额外搭配风扇、没有转动部件带来的寿命损耗与振动干扰，仅依靠型材本身的导热能力与空气自然对流完成热量交换，是很多低功耗发热器件的标配散热方案。这款齿状散热结构采用常规铝挤工艺成型，主体为长方体基座加单侧平行直齿的结构布局，整体外形尺寸控制在50mm×22mm×10mm的紧凑区间内，安装边界清晰，不需要额外预留风道空间，适配板载贴装、螺丝锁固两种常见的安装方式，基座平面度控制在常规铝挤件的公差范围内，可直接搭配导热硅胶片或者导热硅脂与发热器件表面贴合，降低接触热阻。从结构设计逻辑来看，

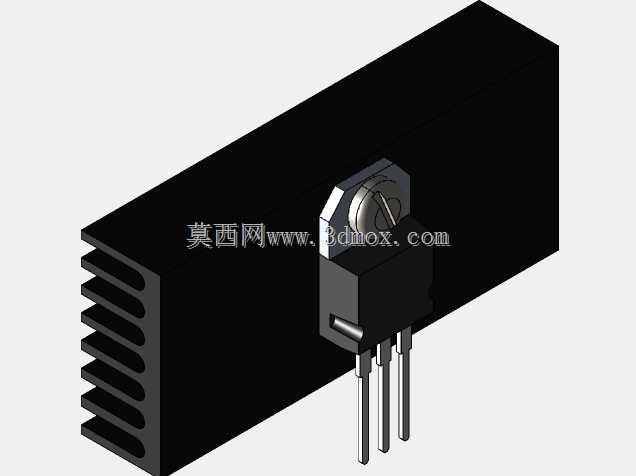

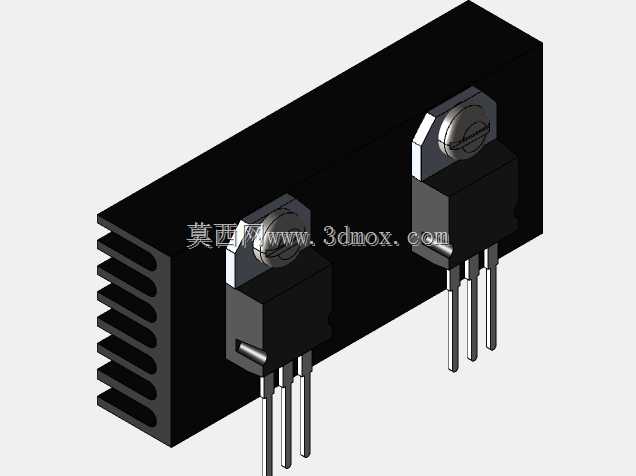

　　平行直齿的齿型选择是兼顾散热效率与加工成本的典型方案，齿间间距经过常规自然对流场景的优化，既不会因为齿距过窄导致空气流通阻力增大、热量淤积在齿槽内部无法散出，也不会因为齿距过宽浪费型材的有效散热面积，齿根位置做了微小的圆角过渡，一方面是适配铝挤工艺的脱模要求，避免挤出过程中应力集中导致齿部变形缺料，另一方面也能减少热流从基座传导到齿端过程中的热阻，让整个齿面的温度分布更均匀，最大化利用每一处散热面积。实际选型应用中，这类小尺寸散热片通常覆盖的场景包括小型DC-DC电源模块的功率管散热、嵌入式工控主板的主控芯片辅助散热、LED小功率灯珠的基板散热、小型驱动板的整流器件散热，在密闭式设备外壳内部的自然对流环境下，

　　能够将发热器件的结温控制在合理工作区间，避免长期过热导致的器件性能衰减、寿命缩短问题。不同于带风扇的主动散热结构，这款散热件没有额外的供电需求，不会引入电磁干扰，对电磁兼容要求较高的小型通讯模块、测量类板卡适配性更好，安装时只需要在PCB对应位置预留两个定位孔，或者直接使用耐高温导热双面胶粘接固定，装配工序简单，适合批量生产的消费电子、工业控制类产品使用。结构建模过程中，重点还原了铝挤件的成型特征，齿部的拔模斜度、基座的厚度比例都符合实际量产型材的参数，没有出现工艺无法实现的尖锐直角或者壁厚突变结构，基座厚度预留了足够的热扩散空间，发热器件传递到基座的热量能够快速在整个基座平面扩散开，再均匀传导到每一片散热齿上，

　　避免热量集中在器件正上方的局部区域导致局部过热。齿部的高度控制在整体厚度的合理占比内，既保证了足够的散热面积拓展，也不会因为齿过高导致结构刚性下降，在装配或者运输过程中出现齿部弯折变形的问题，整体结构的强度能够满足常规电子装配的作业要求，不需要额外的防护结构。在热设计匹配计算时，这类尺寸的铝挤散热片，在自然对流条件下的热阻大概在15-20℃/W区间，能够适配稳态发热功率2-5W的发热器件，具体散热能力会根据安装姿态、环境通风条件略有浮动，当安装位置存在垂直方向的空气流通通道时，散热效率会比水平贴装时高出15%左右，选型时可以根据实际器件的发热功率、允许温升、安装空间做对应匹配。不同于定制化的压铸或者铲齿散热结构，这款平行直齿铝挤散热片属于通用型标准散热配件，不需要开模定制，量产成本低，供货周期短，是很多中小功率电子设备热设计的高性价比选择，建模时还原的所有结构特征都可以直接对接生产工艺，不需要做额外的结构调整，可直接用于整机装配的干涉检查、热仿真模拟、装配工艺验证等环节。
